Politechnika Świętokrzyska
Laboratorium maszyn elektrycznych specjalnych
Ćwiczenie nr 9	Temat: Badanie prądnic tachometrycznych.	Gr. 35a Monika Janecka Piotr Detka Marcin Walas Michał Góra Artur Piwko
Data wykonania: 10 XII 1998	Ocena:	Wydział: Elektrotechniki, Automatyki i Informatyki.

Cel ćwiczenia:

Celem ćwiczenia jest zapoznanie się z różnymi typami prądnic tachometrycznych, poznanie ich zasady działania, własności, dokładności oraz

możliwości stosowania.

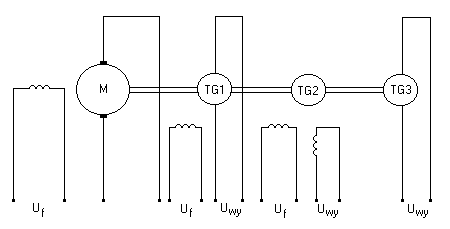

Schemat układu:

TG1 - tachoprądnica prądu stałego

TG2 - tachoprądnica indukcyjna

TG3 - tachoprądnica synchroniczna

Prądnica indukcyjna: Nr 046/018 typ PTF 40 Z 43111

1faz 50 Hz 4W 1500 obr/min

220/45V 0,55A

Prądnica synchroniczna: TP-2 020081

Tabele pomiarowe:

Z [	Pr. tach. prądu stałego		Pr. tach. indukcyjna		Pr. tach. synchroniczna
	U [V]	n[obr/min]	U [V]	n[obr/min]	U [V]	n[obr/min]
	63,1	2072	105,5	2072	15,17	2072
	56	1800	95	1800	13,4	1800
	51,9	1680	83,9	1680	12,2	1680
	44,2	1426	70	1426	10,57	1426
	37	1200	57,5	1200	8,82	1200
	33,3	1084	51,9	1084	7,92	1084
	26,2	816	38,9	816	5,88	816
	19,6	630	29,7	630	4,59	630
	14,6	468	22,1	468	3,40	468
1000	58,9	2072	81,7	2072	12,74	2072
	51,8	1800	71,1	1800	11,22	1800
	47,2	1680	66,9	1680	10,48	1680
	40,2	1426	53,9	1426	8,73	1426
	34,4	1200	44,8	1200	7,54	1200
	31,1	1084	40,7	1084	6,64	1084
	23,6	816	31,1	816	5,07	816
	18,3	630	23,5	630	4	630
	13,6	468	17,5	468	2,8	468

Tabela dla obrotów w kierunku przeciwnym:

Z [	Pr. tach. prądu stałego		Pr. tach. indukcyjna		Pr. tach. synchroniczna
	U [V]	n[obr/min]	U [V]	n[obr/min]	U [V]	n[obr/min]
	63,5	2072	105,9	2072	15,2	2072
	55,4	1800	90,7	1800	13,24	1800
	52,4	1680	85,4	1680	12,6	1680
	44,2	1426	71,1	1426	10,56	1426
	36,9	1200	58,9	1200	8,82	1200
	32,8	1084	51,3	1084	7,8	1084
	24,8	816	39	816	5,96	816
	20,2	630	31,6	630	4,78	630
	13,1	468	20,5	468	3,2	468
1000	59,1	2072	82,6	2072	12,75	2072
	51,7	1800	69,1	1800	11,26	1800
	47,8	1680	65,5	1680	10,28	1680
	41,8	1426	54,2	1426	8,8	1426
	34,1	1200	46,3	1200	7,35	1200
	30,1	1084	39,2	1084	6,63	1084
	23,6	816	30	816	5,02	816
	17,9	630	23,3	630	3,98	630
	13,1	468	17	468	2,88	468

Tabela błędu asymetrii:

n [obr/min]	Pr. tach. prądu stałego			Pr. tach. indukcyjna			Pr. tach. synchroniczna
	U2p	U2l	Ua%	U2p	U2l	Ua%	U2p	U2l	Ua%
2072	63,1	63,5	0,63	105,5	105,9	0,38	15,17	15,2	0,2
1800	56	55,4	1,07	95	95,7	0,73	13,4	13,24	12
1680	51,9	52,4	0,96	83,9	85,4	1,77	12,2	12,6	3,22
1426	44,2	44,2	0	70	71,1	1,56	10,57	10,56	0,09
1200	37	36,9	0,27	57,5	58,9	2,4	8,82	8,82	0
1084	33,3	32,8	1,5	51,9	51,3	1,16	7,92	7,8	1,5
816	26,2	24,8	5,5	38,9	39	0,25	5,88	5,96	1,36
630	19,6	20,2	3	29,7	31,6	6,2	4,59	4,78	4
468	14,6	13,1	10,8	22,1	20,5	7,5	3,40	3,2	6

gdzie:

Wnioski:

Badane przez nas prądnice były napędzane jednocześnie przez silnik obcowzbudny. Dzięki temu podczas pomiarów wszystkie prądnice posiadały taką samą prędkość obrotową. Na podstawie wykreślonych charakterystyk U=f(n) możemy stwierdzić, że wszystkie prądnice mają charakter niemal liniowy. Spośród zbadanych prądnic, prądnica indukcyjna posiadała najbardziej stromą charakterystykę. Natomiast prądnica synchroniczna najbardziej płaską. Przy zmniejszaniu rezystancji obciążenia napięcie wyjściowe wszystkich prądnic malało. Przy czym napięcie na wyjściu prądnicy indukcyjnej było najbardziej zależne od obciążenia. Najmniej czułą na obciążenie okazała się prądnica prądu stałego. Przy zmianie kierunku obrotów na przeciwny, prądnice: synchroniczna i prądu stałego wytwarzały na swoich zaciskach wyjściowych napięcie niewiele różniące się od napięcia w kierunku odwrotnym. Natomiast prądnica indukcyjna, przy wysokich obrotach, wytwarzała napięcie wyższe, co uwidocznione jest w tabeli błędu asymetrii.

---
