BUDOWA I KONSERWACJA TERENÓW ZIELENI, Ogrodnictwo, 03. Projekty ogrodów


Tereny towarzyszące różnym obiektom

- Zabudowie osiedlowej i indywidualnej

- Obiektom usług kulturalno społecznych

- Obiektom usługowo-handlowym i przemysłowym

- Obiektom usług gospodarczych

- Obiektom usług technicznych

Zieleń towarzysząca zabudowie mieszkaniowej:

1 - Ogrody przydomowe

- przedogródki w zabudowie szeregowej

- ogrody przy domach wolnostojących

2 - Zielenie osiedlowe

3 - Parki osiedlowe

Normatywy zieleni towarzyszące zabudowie mieszkaniowej:

1 - Normatywy zieleni / mieszkańca

- obszary osiedleńcze <tereny uzbrojone w centrum miasta> 9,5 - 16,5 m2 na zieleń

2 - Obszary pozaosiedlowe <nieuzbrojone>

- 6,5 - 11 m2 na zieleń

Elementy zieleni ulicznej:

1 - Środkowy pas zieleni rozdzielający pasma ruchu jezdnego - szer. min. 1,8m

2 - Pasmo torów tramwajowych - szer. 8 - 9 m

3 - Pasma ruchu pieszego ≥ 6 - 10 m z jednym lub dwoma rzędami drzew i pasem trawnika szerokości 2 m

4 - Przedogródki przy budynkach - szer. 3 - 6 m

Dopuszczalne odległości sadzenia drzew i krzewów od różnych elementów ulicy (w m):

Odległość sadzenia od:

Szerokość korony

> 9 m

6 - 8 m

4 - 5 m

Krzewy

Lica domów

6,5 - 9

5 - 7

4

3,6 (dla niskich 1 - 1,5)

Przew. kanalizacyjne

2,5

2,5

2

1,5

Przew. wodociągowe

2

2

1,5

1 - 1,5

Przew. Gazowe

5

3

2,5

1,2

Przew. CO3

3

2,5

2

1,5

Krawędzi jezdni

1

1

1

3

Torowiska tramwajowe

2,5

2,5

2,4

3

Krawędzi murów oporowych

1

1

1

1

Pasy zieleni izolacyjnej 100 - 2000 m :

Funkcje:

1 - Higieniczno sanitarne

2 - Przeciwwiatrowa

- szer. 5 - 8 m, co 150 - 200 m

- rząd drzew sadzonych do 4 m

- rząd krzewów <żywopłot> o wys. 1,2 - 1,8 m

3 - Przeciwśniegowa

4 - Przeciwpiaskowa

Zieleń towarzysząca komunikacji ulicznej:

Cel:

1 - Poprawa warunków mikroklimatycznych miasta

2 - Poprawa warunków zdrowotnych - ochrona od kurzu, pyłu, dymu, spalin i hałasu

Tereny zieleni specjalnego przeznaczenia:

1 - Pasy zieleni izolacyjnej

2 - Zieleń towarzysząca komunikacji

3 - Ogrody dydaktyczne

4 - Pracownicze ogrody działkowe

- w miastach < 50 tyś. - 7,5 - 10 m2 / M

- w miastach > 50 tyś. - 5 - 7,5 m2 / M

5 - Cmentarze

- 4,5 m2 / grób

- wskaźnik powierzchni nowego cmentarza = liczba zgonów ∙ 23 ∙ 4,5 + 30 - 50%

- zieleń i drogi

6 - Parki i ogrody zabytkowe

Ogrody użytkowe:

1 - Działki budowlane - 350 - 700 m2

2 - Pracownicze ogrody działkowe - 350 - 700 m2

3 - Ogrody rekreacyjne - > 700 m2

Tereny gospodarki ogrodniczej, rolnej i leśnej:

1 - Gospodarstwa ogrodnicze i szkółki drzew i krzewów ozdobnych

2 - Gospodarstwa produkcyjne / warzywnicze, sadownicze, kwiaciarskie /

3 - Gospodarstwa rolniczo - hodowlane

4 - Lasy produkcyjne

Tereny zieleni wypoczynkowo wycieczkowe i turystyczne:

1 - Bazy i ośrodki wypoczynkowe lądowe, przyleśne i przywodne

- podmiejski - 160 - 300 m2 /os

- kamping - 50 - 100 m2 /os

- pole biwakowe - 100 m2/os

- przystań wodna - 12 m2/os

- kąpielisko - 10 - 20 m2/os

- plaża piaszczysta - 5 - 10 m2/os

- plaża trawiasta - 10 - 15 m2/os

2 - Lasy komunalne (parki leśne)

DOKUMENTACJE:

Dokumentacja techniczna inwestycji zagospodarowania terenów zieleni:

Cel:

1 - Określenie zakresu robót

2 - Rozwiązania funkcjonalne i plastyczne

3 - Koszty wykonania

Dokumentacje dla samodzielnych inwestycji, obejmuje:

1 - Zieleń

2 - Branże towarzyszące

- instalacje sanitarne

- instalacje elektryczne

- zabudowa

- drogi

- oświetlenie zieleni

Rodzaje dokumentacji:

1 - Zieleń

- dobór roślinności

- zabiegi agrotechniczne

2 - Drogi

- przebieg dróg ogrodowych

- rodzaje nawierzchni

- sposoby wykonania

3 - Ukształtowanie terenu (roboty ziemne)

- mapa terenu

- opis ukształtowania ternu

- sposoby przemieszczania ziemi

4 - Mała architektura (drobne formy architektoniczne)

- szczegółowe projekty schodów, murków oporowych, pergoli, urządzeń placu zabaw, zbiorników wodnych, itp.

5 - Inwentaryzacja terenu

6 - Pozostałe dokumentacje

- budowlana

- instalacji elektrycznej

- instalacji wodno - kanalizacyjnej

- sieci zraszającej

- itp.

Wykonanie dokumentacji zagospodarowania terenu zieleni:

1 - Dokumentacja większych obiektów - każda branża wykonuje oddzielnie

2 - Dokumentacja mniejszych obiektów - w całości wykonuje architekt

3 - …

Stadia opracowania dokumentacji dla samodzielnych terenów zieleni:

(parki, zieleń osiedlowa, ośrodki wypoczynkowe, itp.)

1 - Projekt koncepcyjny (rys. perspektywistyczny)

2 - Projekt budowlany

3 - Projekt szczegółowy

Projekt koncepcyjny zawiera:

1 - Granice opracowania

- rzędne terenu

- podstawowe wymiary

2 - Funkcje i sposoby zagospodarowania terenu

3 - Charakterystyka zabudowy

- szkice projektowanych dróg i placów

- rozmieszczenie obiektów małej architektury

4 - Charakterystyka zieleni

5 - Zapotrzebowanie na infrastrukturę techniczną

- woda

- prąd

- gaz

- odprowadzanie ścieków

- itp.

Projekt budowlany zawiera ustalenia określające:

1 - Cel inwestycji

2 - Program inwestycji

3 - Dane i parametry inwestycji

4 - Metody i kolejność realizacji

5 - Koszty

Materiały i dokumenty dostarczone projektantowi przez inwestora:

1 - Decyzja o warunkach zabudowy i zagospodarowania terenu

2 - Stan własnościowy terenu

3 - Opis inwestycji

- przeznaczenie

- program i funkcja

4 - Dane materiałowe

- dokumentacja fizjograficzna i geologiczna

- dokumentacja geodezyjna (mapa sytuacyjno - wysokościowa)

5 - Inwentaryzacje

- zagospodarowania i użytkowania terenu

- szaty roślinnej

- zabudowy

- urządzeń nadziemnych i podziemnych

6 - Zasady realizacji inwestycji

- podział na zadania

- terminy realizacji i oddania do użytku

Część graficzna projektu:

1 - Plan orientacyjny

- skala 1:5000 lub 1:10 000

- na podstawie miejscowego planu zagospodarowania przestrzennego

2 - Plansza podstawowa projektu

- skala 1:500 lub 1:1000

- na kopiach aktualnej mapy gospodarczej

* rozwiązanie koncepcji plastyczno przestrzennej terenu

* układ roślin

* układ urządzeń architektonicznych

* układ komunikacyjny

Rodzaje kosztorysów:

- kosztorys przedmiarowy - zawiera roboty w kolejności wykonania - jest podstawą do przetargu. - roboty ziemne w m3, posadzenie drzew i krzewów

- kosztorys nakładczy

- kosztorys inwestorski

Dokumentacje uproszczone:

1 - ogrody przydomowe

2 - pasy ochronne

3 - ciągi piesze

4 - zieleńce

Akceptacja projektu - na podstawie wniosku inwestora władze architektoniczne i budowlane wydają decyzję 9 budowie.

Organizacja placu budowy - koszty organizacji placu zgodne z przepisami BHP i przepisami pożarniczymi obciąża wykonawcę.

Obowiązki zleceniodawcy:

1 - wyznaczenie głównych linii pomiarowych, osi obiektów, linii zabudowy

2 - założenie stałych punktów niwelacyjnych (reperów)

3 - dostarczenie planu uzbrojenia terenu

Realizacja projektu:

1 - rozplanowanie prac

2 - sporządzenie harmonogramu

3 - zamówienie materiałów

4 - zamówienie sprzętu

5 - zorganizowanie sprzętów

Dziennik budowy:

1 - uwagi, zastrzeżenia dotyczące realizacji projektu

2 - dane pomiarowe

3 - rejestrowanie korespondencji

4 - terminy realizacji kolejnych prac

5 - opis trudności i przeszkód

6 - roboty dodatkowe wraz z uzasadnieniem

Prace przygotowawcze:

- tymczasowe ogrodzenie

- tymczasowe pomieszczenia

- tymczasowe instalacje

Kolejność prac w ogrodzie / wg Wehlanda

1 - wykonanie infrastruktury (elektryczność, itp.)

2 - kanalizacje, odprowadzenie wody deszczowej

3 - rury wodociągowe

4 - rury gazowe, przewody

5 - przewody elektryczne, kabel TV

6 - kształtowanie terenu

7 - budowa dróg, alej, schodów

8 - wyposażenie ogrodu

9 - nawiezienie zieleni, sadzenie i siew roślin

10 - fundamentowanie pod wiatę (ewentualnie)

Elementy uzbrojenia działki:

1 - przewody wodociągowe

- stałe na głębokość 1,5 - 2 m

- sezonowe na gł. 30 - 60 cm

2 - przewody kanalizacyjne

- ogólnospławne

- deszczowe

- ściekowe

3 - przewody elektryczne

- na głębokości 0,5 - 1 m

4 - przewody telekomunikacyjne

5 - przewody gazowe

- na głębokości > 80 cm

6 - przewody sieci cieplnej

- w kanałach z płyt prefabrykowanych na gł. >50 cm

7 - przewody melioracyjne

- sączki drenarskie 40 - 120 cm

Wykopy w pobliżu drzew:

1 - odległość przewodów > od zasięgu korony

2 - nawadnianie i nawożenie bryły korzeniowej nie naruszonej wykopem

3 - prawidłowe przycięcie korzeni i pielęgnacja terenu

4 - obsypywanie bryły korzeniowej substancjami glebowymi

5 - pielęgnacja drzew przez 3 - 5 lat po zakończeniu robót

Przenoszenie projektu na grunt:

1 - wytyczenie linii pomiarowych

2 - odmierzenie prostopadłych do punktów charakterystycznych

3 - wbicie kołków

4 - wyznaczenie pośrednich punktów wysokościowych

Kształtowanie powierzchni terenu:

1 - budowa nasypów

- punkty widokowe

- tarasy, skarpy, murki

- osłony widokowe, akustyczne, przeciwwietrzne

2 - wykopy

- zbiorniki wodne

- ekspozycje układu roślin

Roboty ziemne:

1 - zabezpieczenie warstwy gleby urodzajnej

- 10 cm na glebach piaszczystych

- 30 - 40 cm na glebach żyznych

2 - wykonywanie wykopów i nasypów

- szerokoprzestrzenne

- zbiorniki wodne

- wąskoprzestrzenne

- fundamenty

- rowy pod instalacje

- jamiste

- doły pod sadzone drzewa, słupy, itp.

Właściwości fizyczne gruntów:

1 - gęstość pozorna - 1 - 2,1 t/m3

2 - uziarnienie - % zawartość frakcji

3 - porowatość

4 - wilgotność

Obliczenie objętości wykopów i nasypów:

1 - metoda przekrojów (robi się na planie linie i liczymy objętość wg takich przekrojów), przekroje planu warstwowego

2 - metoda siatki kwadratów - plan wysokościowy na siatce kwadratów z warstwicami - na dużych terenach - dokładniejszy pomiar

3 - metoda warstwic - na wielkich terenach np. parkach krajobrazowych

Zapobieganie erozji:

1 - zagęszczanie gruntu

2 - stabilizacja - cement, wapno, masa bitumiczna

3 - zasiedlanie roślin

- krzewy okrywowe, byliny rozłogowe i kłączowe

- darniowanie

- wysiew nasion

HYDROSEEDER = Woda + Nasiona + Nawozy + Ściółka

4 - przykrycie powierzchni

- ściółkowanie - igliwie, torf, rozdrobniona kora, rozdrobnione gałęzie, pocięta słoma

- zabezpieczenie ściółki siatką

5 - wzmocnienie skarpy

- faszyna - patyki wierzbowe

- kratownica betonowa

- schodkowo umieszczane bloki kamienne

- wykonanie rynny stokowej

Formowanie nasypu:

1 - warstwowe

2 - Boczne

Rodzaje kruszywa:

1 - żwiry - biały tłuczeń marmurowy, tłuczeń granitowy, wapienny, gruby tłuczeń z piaskowca.

Podział kruszyw naturalnych:

1 - drobne

0 - 2 mm - piasek zwykły

2 - 4 mm - żwir (pospółka)

0x08 graphic
2 - grube

4 - 8 mm

8 - 16 mm

16 - 31,5 mm żwir

31,5 - 63 mm

3 - bardzo grube

63 - 250 mm - otoczaki

Podział kruszyw łamanych - kruszonych mechanicznie:

1 - Kruszone

- piasek kruszony 0 - 2 mm

- grys z otoczaków 2 - 4, 4 - 8, 8 - 16, 16 - 31,5; 31,5 - 63 mm

2 - Zwykłe

- miał 0 - 2, 2 - 4 mm

- kliniec 4 - 8, 8 - 16, 16 - 31,5 mm

- tłuczeń 31,5 - 63

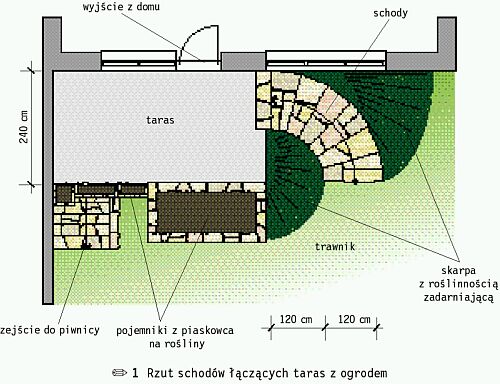

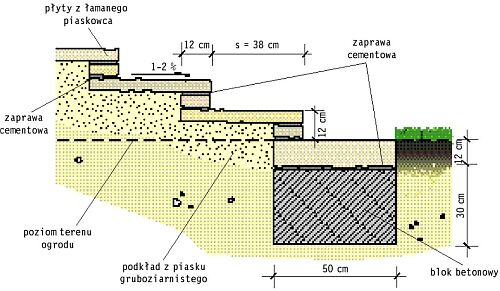

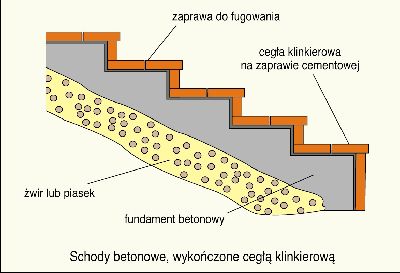

Materiały do budowy nawierzchni, pochylni i schodów:

1 - Kamienie naturalne

A - skały wybuchowe

- granit strzegomski (jasnoszary, gruboziarnisty)

- granit strzeliński (jasnoszary, drobnoziarnisty)

- granit karkonoski (różowoczerwony)

- sjenit kłodzki (ciemnoszary)

- porfir z Miekini (ciemnoczerwony)

- porfir z Zalasu (szarozielony)

B - skały osadowe

- piaskowiec szydłowiecki (biały i żółty)

- piaskowiec wąchocki (wiśniowy)

- piaskowiec dolnośląski (jasnoszary)

- wapień zbity kielecki - marmur z Bolechowic

- marmur właściwy ze Słowniowic (Marianna biała i zielona)

2 - Wyroby z kamienia

A - płyty kamienne surowe

- przecierane (piłowane)

B - płyty kamienne fakturowane (na schody)

- krzesane

- groszkowane

- gadzinowe

- dłutowane

C - krawężniki drogowe

D - kostka kamienna regularna

E - kamień brukowy

F - płyty chodnikowe

Klinkier - cegła na nawierzchnie

Szamot - odporna na wysokie temp. Do kominków

Asortyment tarcicy:

1 - tarcica nieobrzynana - okorki, deski, bale

2 - tarcica obrzynana - łaty, deski, krawędziaki, bale, listwy

3 - drewno okrągłe

4 - drewno przetarte

- tarcica nieobrzynana

- tarcica obrzynana

- deseczki 6 - 10 mm

- deski - 19 - 45 mm

- bale - 50 - 100 mm

- łaty - 32 - 75/140 mm

- listwy 19/25 - 25/32 mm

- krawędziaki 100/100 - 180/180 mm

- belki 120/200 - 140/280 mm

30 = 5%

50 = 9%

100 = 18%

150 = 27%

200 = 36%

250 = 47%

300 = 50%

450 = 100%

Ścieżki piesze 0 - 5%

Max kąt dla wózków inwalidzkich - 9%

Max kąt dla ramp pieszych - 18%

Schody ogrodowe - 10 - 47%

Pochylnie - 9 - 18%

Strome pochylnie - 18 - 27%

Schody wewnętrzne - 47 - 50%

Strome schody - 370 - 450

OBLICZANIE WYMIARÓW STOPNI:

2 x h + a = 63 cm

h - wys. stopnia

a - głębokość stopnicy

63 - średnia długość kroku (62 - 65

WYMIARY STOPNI:

Wysokość

Głębokość stopnicy

8

47

9

45

10

43

11

41

12

39

13

37

14

35

15

33

16

31

17

29

0x08 graphic

0x08 graphic

0x08 graphic

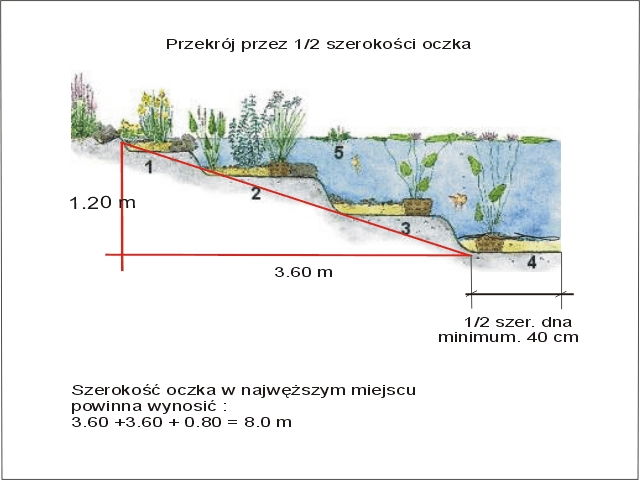

OCZKO WODNE

0x08 graphic

0x08 graphic

0x01 graphic

11



Wyszukiwarka

Podobne podstrony:
Plan ćwiczen, OGRODNICTWO inż, Budowa i konserwacja terenów zieleni, Planowanie przestrzenne
Projektowanie terenów zieleni -W, opracowane pyt z projektowania, 1
FIZJOLOGICZNE ASPEKTY KONSERWACJI TERENÓW ZIELENI, Studia, 1-stopień, inżynierka, Ochrona Środowiska
zagospodarowanie terenów zieleni, ogrodnictwo
Prawne aspekty konserwacji zieleni, Studia, 1-stopień, inżynierka, Ochrona Środowiska, Konserwacja t
PROJEKTOWANIE TERENÓW ZIELENI - wykłady, ARCHITEKTURA KRAJOBRAZU, ze źródła nr 4, ► OGRODNICTWO
PROJEKT PIELĘGNACJI PARKU, Ogrodnictwo - Kształtowanie Terenów Zieleni, Pielęgnacja terenów zielenii
Częśc opisowa projektu, Studia, Ogrodnictwo, Urządzanie i pielęgnacja terenów zieleni
zaliczenie projektu, Ogrodnictwo, Ogrodnictwo UP Wro, ROK II, semestr IV, urządzanie i pielęgnacja t
PROJEKTOWANIE TERENÓW ZIELENI - wykłady, ARCHITEKTURA KRAJOBRAZU, ze źródła nr 4, ► OGRODNICTWO
Planowanie i projektowanie terenów zieleni wyjład 1 (30 09 2012)
PROJEKTOWANIE TERENÓW ZIELENI - wykłady, szkoła, KTZ, urządzanie
rynek ogrodniczy wyklady 2010, Kształtowanie terenów zieleni, SEMESTR V, Rynek ogrodniczy
Projektowanie terenów zieleni -W, pytania i odp na koło, 1
Projektowanie terenów zieleni -W, Ściany wnętrza-W 5, Ściany wnętrza

więcej podobnych podstron
