Sprawozdanie - efekt Halla (24)

Część doświadczalna

  1. Zbudowałyśmy obwód elektryczny według schematu zamieszczonego w instrukcji.

wymiary hallotronu: grubość d=(100±1)um

szerokość = (2,5±0,1)mm

długość = (10,0±0,1)mm

Zmierzyłyśmy napięcie przy zmianie oporu (zakres napięcia - 2V, zakres natężenia - 20mA) przy halotronie wyjętym z pola magnetycznego:


Is [mA]

U1 [V]

U2 [V[

3,18

0,001

-0,001

3,41

0,002

-0,002

3,68

0,002

-0,002

4

0,002

-0,002

4,37

0,003

-0,003

4,84

0,003

-0,003

5,39

0,003

-0,003

6,12

0,004

-0,004

7,05

0,004

-0,004

8,31

0,005

-0,005

10,15

0,007

-0,007

niepewność pomiaru wynosi: 0,001 V


0x08 graphic

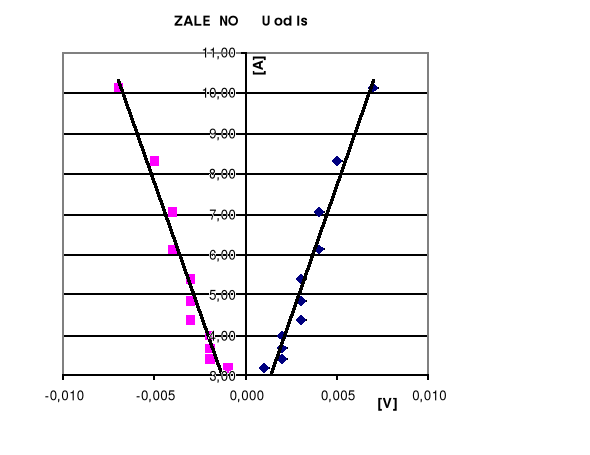

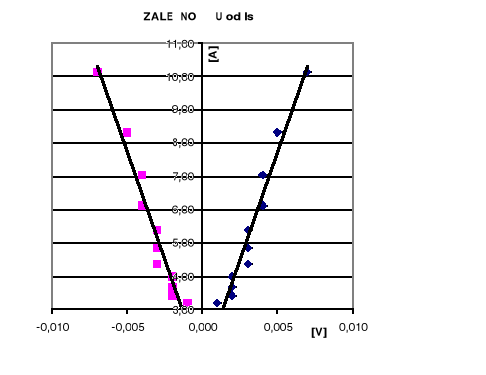

A następnie wykonałyśmy wykres obrazujący zależność zmian napięcia od natężenia:

  1. Po podłączeniu do obwodu elektrycznego woltomierza i umieszczeniu go w polu magnetycznym elektromagnesu ponownie zmierzyłyśmy napięcie przy zmianach natężenia prądu sterującego Is, dla indukcji = 115 (zakres prądu - 2A) - tabela 1, przy czym napięcia Uh pojawiające się w nieobecności pola magnetycznego są poprawkami, które odjęłyśmy od mierzonego napięcia Halla - tabela 2:


Tab.1

Is [mA]

Uh1 [V]

Uh2 [V]

3,16

-0,060

0,060

3,39

-0,065

0,064

3,62

-0,070

0,069

3,97

-0,076

0,075

4,34

-0,083

0,082

4,79

-0,090

0,090

5,35

-0,101

0,101

6,05

-0,115

0,114

6,96

-0,131

0,130

8,18

-0,154

0,151

9,95

-0,185

0,185

Tab.2

Is [mA]

Uh1 [V]

Uh2 [V]

3,16

-0,062

0,062

3,39

-0,066

0,066

3,62

-0,072

0,071

3,97

-0,078

0,077

4,34

-0,086

0,085

4,79

-0,093

0,095

5,35

-0,104

0,104

6,05

-0,119

0,118

6,96

-0,135

0,134

8,18

-0,159

0,156

9,95

-0,192

0,191

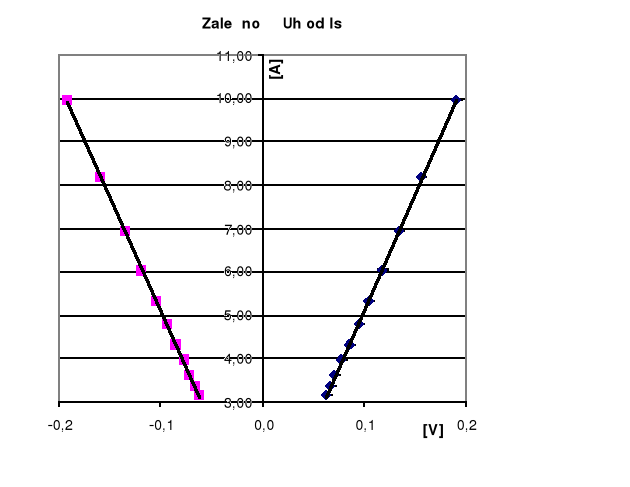

A następnie wykonałyśmy wykres obrazujący zależność zmian napięcia od natężenia:

0x08 graphic
Ostatni pomiar wykonujemy przy zmianie indukcji (dla prądu = 8mA):

Is [mA]

Uh1 [V]

Uh2

B (mT)

0

-0,009

0,009

0

0,1

-0,02

0,02

18

0,2

-0,031

0,031

30

0,3

-0,044

0,044

40

0,4

-0,057

0,057

50

0,5

-0,07

0,07

60

0,6

-0,085

0,083

70

0,7

-0,099

0,096

80

0,8

-0,11

0,11

90

0,9

-0,124

0,12

100

1

-0,138

0,135

115

1,1

-0,153

0,15

130

1,2

-0,164

0,16

140

1,3

-0,175

0,175

150

1,4

-0,188

0,188

160

1,5

-0,2

0,2

172

1,6

-0,213

0,212

185

1,7

-0,224

0,223

195

1,8

-0,235

0,232

205

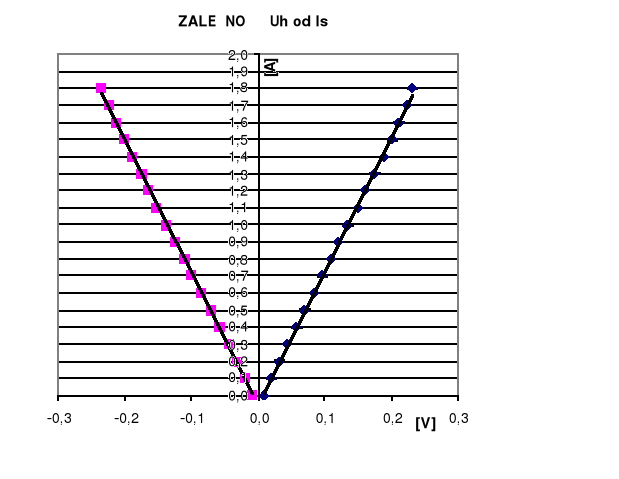

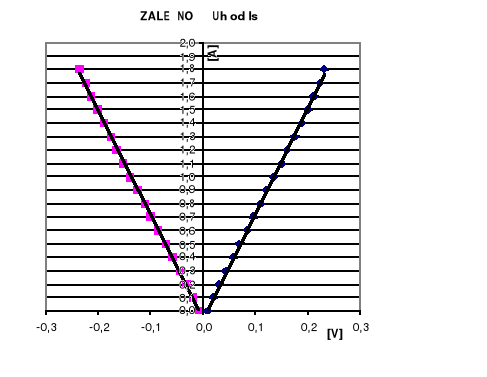

Wykonałyśmy wykres zależności napięcia od natężenia:

0x08 graphic

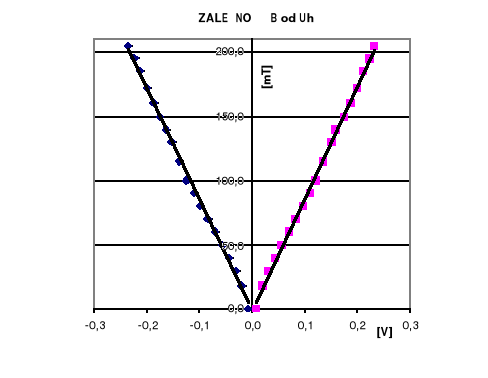

A także wykres zależności indukcji (B) od napięcia (U):

0x08 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
