POLITECHNIKA WROCŁAWSKA INSTYTUT TECHNIKI CIEPLNEJ I MECHANIKI PŁYNÓW |
|||||
Temat: Pomiar agregatu grzewczego |
|||||
|
|||||
Grupa
|
Ćw. 44
|
Data wyk.
|
Prow.: dr inż. A. Mośćicka |
Rok
|
Ocena:
|
Cel ćwiczenia :
Celem ćwiczenia jest sporządzenie bilansu cieplnego agregatu grzewczego, który zasilany jest paliwem - olejem opałowym.
2. Schemat stanowiska pomiarowego .
3. tabela pomiarów i wyników obliczeń.
Parametry wyliczone
|
Symbol
|
Jednostka
|
Stopień obciążenia |
||
|
|
|
I |
II |
III |
Strumień ciepła dostarczony z paliwem |
|
kW |
69 |
78,7 |
70,1 |
Wydajność cieplna agregatu |
|
kW |
129,9 |
105,3 |
114,6 |
Strata wylotowa (kominowa) |
|
% |
32,3 |
30,8 |
36,2 |
Sprawność cieplna agregatu |
|
% |
52,3 |
37,2 |
44,0 |
Jednostkowe zużycie paliwa |
|
kg/MJ |
0,0388 |
0,0580 |
0,0482 |
Reszta strat |
|
% |
15,4 |
32,2 |
19,8 |
Współczynnik nadmiaru powietrza |
|
- |
1,88 |
1,96 |
1,82 |
Stopień obciążenia
|
|
- |
0,69 |
0,728 |
0,880 |
Natężenie przepływu gorącego pow. |
|
m3/s |
0,53 |
0,56 |
0,6 |
|
temperatura otoczenia |
tb |
°C |
21 |
ciśnienie otoczenia |
pot |
Pa |
101460 |
wartość opałowa oleju napędowego |
Qwr |
MJ/kg |
46 |
ciepło właściwe |
cp |
J/(kg K) |
1005 |
stała gazowa dla powietrza |
R |
J/(kg*K) |
287 |
średnica rury |
Dw |
m |
0,25 |
strumień ciepła agregatu |
Qn |
kW |
52 |
4. Wzory obliczeniowe .
Strumień ciepła dostarczonego z paliwem
ilość paliwa zużywana w jednostce czasu [kg/s]
wartość opałowa oleju napędowego 46 [MJ/kg]
Wydajność cieplna agregatu
gdzie :
natężenie przepływu powietrza ogrzewanego w agregacie [m3/s] ,
gęstość powietrza w temperaturze tpg przy ciśnieniu otoczenia pot [kg/m3] ,
ciepło właściwe powietrza równe 1,005 [J/kgK] ,
temperatura powietrza gorącego [°C] ,
temperatura powietrza na wlocie do agregatu [°C] .
Natężenie przepływu powietrza gorącego
- pole przekroju przepływowego rury
wpg - prędkość przepływu powietrza gorącego
Pd - ciśnienie dynamiczne
ρpg - gęstość powietrza gorącego [kg/m3]
Strata wylotowa (kominowa) Sk
współczynnik wzoru Siegerta w zależności od CO2 w spalinach
Sprawność cieplna agregatu
Jednostkowe zużycie paliwa
Reszta strat
Liczba nadmiaru powietrza
objętościowy udział tlenu w gazach spalinowych

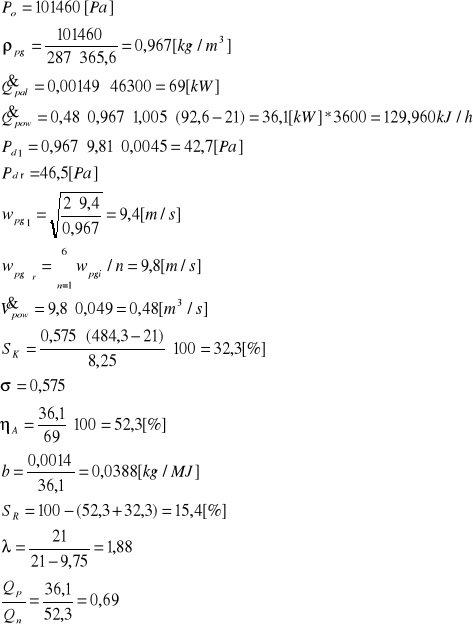

5. Przykładowe obliczenia :
- dla obciążenia I
6. Wykresy :

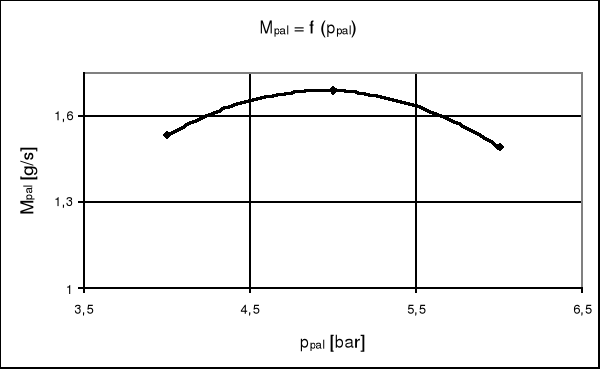

Charakterystyka pompy paliwowej

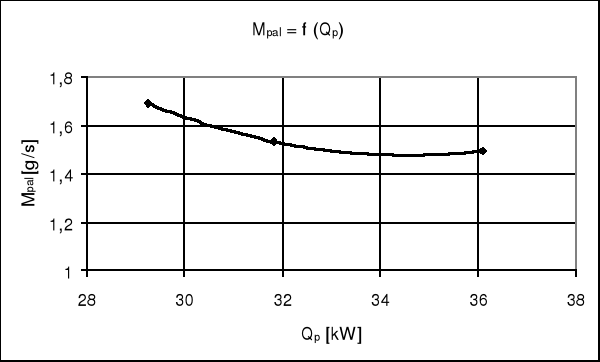

Zużycie paliwa w zależności od wydajności cieplnej agregatu
Jednostkowe zużycie paliwa w funkcji obciążenia
Sprawność agregatu grzewczego w zależności od obciążenia
7. Wnioski :
Obiektem badań jest agregat grzewczy, który stosuje się do podgrzewania powietrza . Agregat grzewczy wykorzystuje się w halach fabrycznych czy widowiskowych lub także do zastosowania w procesach suszenia tam ,gdzie gorące powietrze może być użyte jako czynnik suszący . Przepływ powietrza i spalin odbywa się przy pomocy wentylatora ,który z kolei napędzany jest silnikiem elektrycznym , silnik ten napędza również pompę paliwową . Spalanie paliwa zachodzi w palniku umieszczonym w komorze spalania . z komory spaliny przepływają przez usytuowany koncentrycznie wokół komory spalania przeponowy wymiennik ciepła i kanałem spalinowym odprowadzane są do atmosfery . Powietrze nagrzewa się omywając gorące ściany przeponowego wymiennika ciepła oraz komory spalania .
