OBLICZENIA STATYCZNO - WYTRZYMAŁOŚCIOWE DŹWIGARÓW GŁÓWNYCH MOSTU DROGOWEGO NAD RZEKĄ
1. OPIS TECHNICZNY KONSTRUKCJI.
a) Przekraczana przeszkoda:
przeszkodą jest rzeka w terenie płaskim.
b) Opis elementów konstrukcji:
dźwigary główne - są monolityczne ,żelbetowe; przęsło mostu składa się z 5 dźwigarów głównych; przekrój poprzeczny dźwigara składa się ze środnika o szerokości 60 cm; dźwigary zostały wykonane z betonu B35;
pomost - stanowi go płyta pomostowa wraz z poprzecznicą; płyta pomostowa to płyta monolityczna o grubości 25 cm; poprzecznica wykonana metodą betonowania na miejscu;
układ warstw nawierzchni na jezdni:
- beton asfaltowy drobnoziarnisty - 4 cm
- beton asfaltowy gruboziarnisty - 6 cm
układ warstw nawierzchni na chodniku:
- żywica epoksydowa - 0,3 cm
- kapa chodnikowa żelbetowa - 25 cm
izolacja - na izolacje przewidziano papę termozgrzewalną,
poręcze - poręcze stalowe wykonane na placu budowy i przyspawane do płytek stalowych wstawionych i zabetonowanych zabetonowanych w kapie chodnikowej,
odwodnienie - realizowane poprzez spadki poprzeczne i podłużne 0,5 % , natomiast poprzeczne 2 % (na jezdni), 3 % (na chodniku).

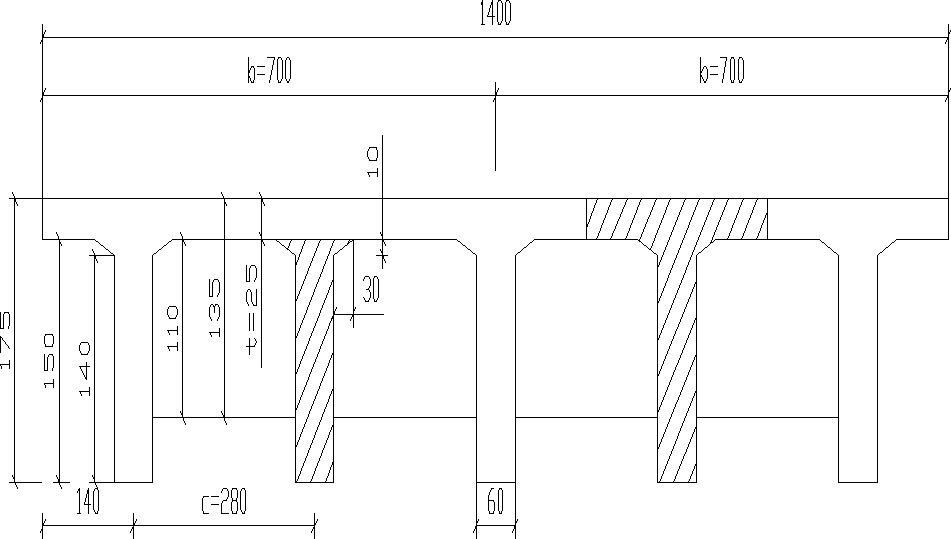

c) przekrój poprzeczny przęsła:

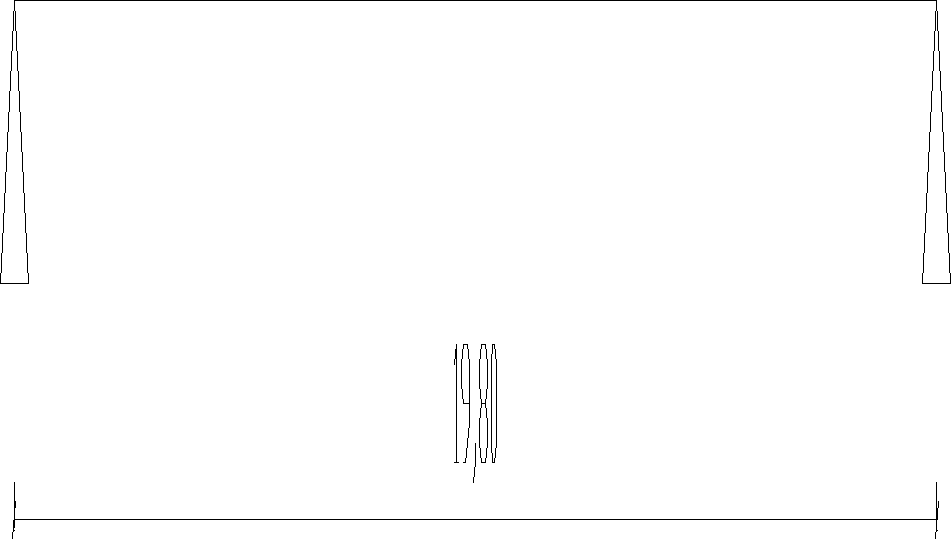

d) schemat statyczny dźwigara głównego:
obliczenia przeprowadza się w zakresie projektowania dźwigarów głównych na obciążenia stałe i pionowe obciążenia użytkowe,
metoda obliczeń - w obliczeniach wykorzystuje się linię rozdziału poprzecznego obciążenia zgodnie z metodą Guyona - Massonneta.
2. WYZNACZENIE RZĘDNYCH LINII WPŁYWOWYCH.
2.1. Dane wyjściowe dla przęsła.
2.1. Charakterystyki geometryczne.
Wyznaczenie A , S x , I x , I x s w przekroju poprzecznym:

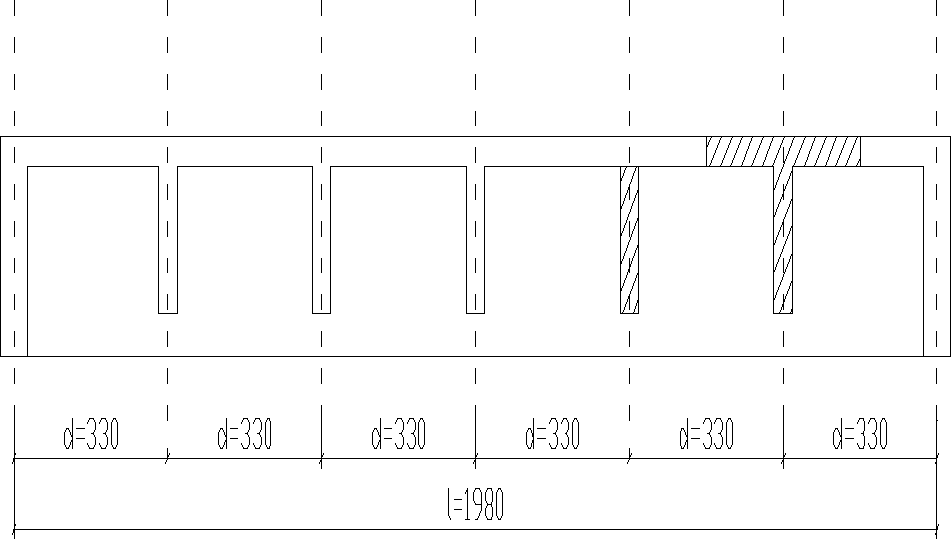

Wyznaczenie A , S x , I x , I x s w przekroju podłużnym:
