GWINTY
a),b),c) - element z gwintem, wygląd przed wykonaniem
d),e),f),g) - a- płaszczyzna r-legła do osi gwintu, b- płaszczyzna prostopadła do osi gwintu, łuk o długości ok. ¾ obwodu

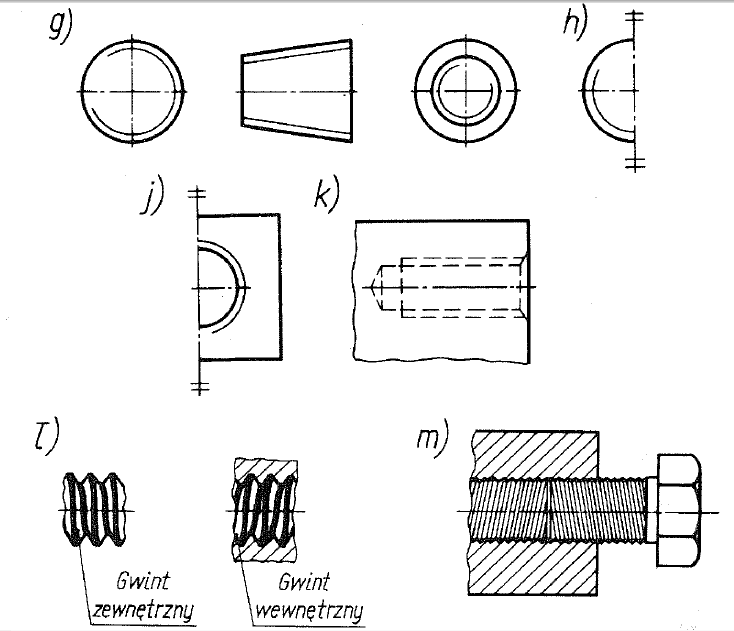

h),j) - półwidok-półprzekrój
c- długość użytkowa gwintu, linia gruba
e- wyjście gwintu
f- wysokość ścięcia
ł),m) - tak nie rysujemy, poglądowy
Połączenia gwintowe. Części złączane gwintem: śruby, wkręty, nakrętki.

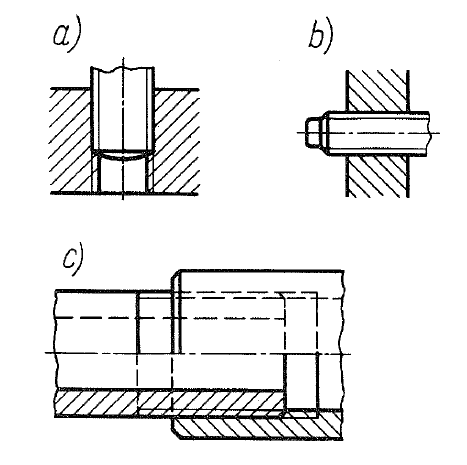

c) - rura w rurę
ŚRUBKI I WKRĘTY NAKRĘTKI PODKŁADKI
ZŁĄCZENIA GWINTOWE WIELOKROTNE
RYSOWANIE ŚRUBEK I NAKRĘTEK
POŁĄCZENIA GWINTOWE WYMIAROWANIE GWINTÓW
ARKUSZE
- podstawowe
format zasadniczy: A4 210x297mm
A0 841x1189mm
A1 594x841mm
- formaty pochodne
PODZIAŁKI
Podziałka rysunku - stosunek liczbowy wymiarów liniowych przedstawionych na rysunku do odpowiednich rzeczywistych wymiarów liniowych rysowanego przedmiotu
- zwiększające: 50:1, 20:1, 10:1, 5:1, 2:1
- naturalna: 1:1
- zmniejszające: 1:2, 1:5, 1:10, 1:20, 1:50, 1:100, 1:200, 1:500, 1:1000, 1:2000, 1:5000, 1:10000
RZUTOWANIE PROSTOKĄTNE METODĄ EUROPEJSKĄ - E
PRZEKROJE I KŁADY
Przekrój - rzut przedmiotu, który pokazuje budowę wewnętrzną przedmiotów wydrążonych
Kład - zarys figury płaskiej leżącej w płaszczyźnie poprzecznego przekroju przedmiotu, obrócony wraz z tą płaszczyzną o 90o i położony na widoku przedmiotu
ODCHYŁKI I TOLERANCJE
tolerancja prostoliniowości
Tolerancja płaskości
Tolerancja okrągłości
Tolerancja prostoliniowości tworzących i osi powierzchni obrotowych
Tolerancja walcowości
Tolerancja zarysu przekroju wydłużonego walca
