Lekcja 5-Zasada superpozycji, sprawność źródła i dopasowanie energetyczne

W niniejszej lekcji przedstawiono dalsze twierdzenia ułatwiające rozwiązanie coraz bardziej złożonych obwodów elektrycznych w tym zasadę superpozycji, ale także twierdzenie o dopasowaniu. Lekcja zawiera szereg przykładów, w których stosowane jest również wcześniej sformułowane twierdzenie Thevenina. Na początku lekcji podkreślono problem wykorzystania tego twierdzenia w przypadku obwodów z źródłami sterowanymi. W lekcji zadano jedno zagadnienie do samodzielnego rozwiązania.

3EKRAN_82

Przykład obliczenia rezystancji Thevenina (i napięcia) w obwodzie ze źródłem sterowanym.

0x08 graphic
0x01 graphic

Komentarz-EKRAN_82

W przypadku obwodu z źródłami sterowanymi dla obliczenia rezystancji Theveninowskiej możemy eliminować z obwodu tylko źródła niesterowane.

3EKRAN_83

Rezystancja Thevenina

0x01 graphic

0x08 graphic
0x01 graphic

Komentarz-EKRAN_83

Ostatecznie rezystancję RT obliczamy jako stosunek napięcia stanu jałowego U do prądu zwarcia I.

3EKRAN_84

Napięcie Thevenina.

0x08 graphic
0x01 graphic

Komentarz-EKRAN_84

Napięcie ET wyznaczamy podobnie jak dla obwodów bez źródeł sterowanych:

0x01 graphic

Po obliczeniu prądu I0 z powyższego równania i podstawieniu do równania napięciowego otrzymamy:

0x01 graphic
0x01 graphic

0x08 graphic
Ostatecznie:

0x01 graphic

3EKRAN_85

Zasada superpozycji-liniowość obwodu

Twierdzenie

Obwód jest liniowy jeżeli spełnia zasadę superpozycji czyli jeżeli odpowiedź obwodu na kombinację liniową wymuszeń jest kombinacją liniową odpowiedzi

Wymuszenie Odpowiedź

Y1(t) X1(t)

Y2(t) X2(t)

Kombinacja liniowa Kombinacja liniowa

wymuszeń odpowiedzi

A1 Y1(t)+ A2 Y2(t) A1 X1(t)+ A2 X2(t)

Komentarz-EKRAN_85

W obwodzie liniowym, w którym działa więcej niż jedno źródło autonomiczne, prąd w każdej gałęzi można wyznaczyć jako algebraiczną sumę prądów, które płynełyby w tej gałęzi, gdyby każde źródło działało osobno, przy czym pozostałe autonomiczne źródła napięciowe były zwarte, a prądowe rozwarte.

Analogiczne sformułowanie można napisać dla napięć.

3EKRAN_86

UWAGI dotyczące zasady superpozycji:

  1. Zwarcie czy rozwarcie źródeł rzeczywistych dotyczy tylko części źródłowej.

0x08 graphic
0x08 graphic

  1. Źródła sterowane nie podlegają zwieraniu lub rozwieraniu.

  2. Superpozycji nie podlegają moce pobierane przez elementy.

Komentarz-EKRAN_86

Stosując zasadę superpozycji niekoniecznie należy dzielić obwód główny na obwody z jednym źródłem. Można wybrać dowolną kombinację źródeł pod warunkiem, że żadne źródło nie występuje w obwodach więcej niż jeden raz.

3EKRAN_87

Przykład 3.6 Określ prądy i napięcie U3 stosując zasadę superpozycji

0x08 graphic
0x01 graphic

0x08 graphic
0x01 graphic

Komentarz-EKRAN_87

Stosując zasadę superpozycji powyższy obwód zastąpimy trzema, z wybranymi źródłami.

Pamiętajmy, że obowiązuje ta sama zasad eliminacji źródeł jak np. w twierdzeniu Thevenina tzn. SEM (E) zwieramy a SPM (I) rozwieramy.

3EKRAN_88

0x08 graphic
0x01 graphic

Komentarz-EKRAN_88

Warto oznaczać prądy i napięcia podobnie jak w obwodzie głównym, lecz dla rozróżnienia są one primowane (`).

3EKRAN_89

0x08 graphic

Komentarz-EKRAN_89

Prądy i napięcia nie muszą być tak samo strzałkowate jak w obwodzie głównym (I3) z tym, że wówczas we wzorze końcowym będą zapisane ze znakiem -.

3EKRAN_90

0x08 graphic

Komentarz-EKRAN_90

Odpowiedź:

Ostateczne rozwiązanie polega na zsumowaniu algebraicznym (z uwzględnieniem znaku) poszczególnych prądów (napięć) obliczonych dla każdego obwodu.

0x01 graphic

Należy podkreślić, iż nie jest spełniona zsada superpozycji mocy.

3EKRAN_91

Sprawność układu (źródła) rzeczywistego.

Sprawnością układu nazywamy stosunek mocy użytecznej do mocy wytworzonej.

0x08 graphic

Komentarz-EKRAN_91

Sprawność układu zasilającego w stosunku do złożonego odbiornika można sprowadzić stosując twierdzenie Thevenia do sprawności źródła rzeczywistego względem odbiornika

3EKRAN_92

Wyznaczenie sprawności źródła napięciowego

PZ - moc źródła PZ=EI:

I2R - moc odbiornika PR= I2R

0x01 graphic
lub 0x01 graphic
0x01 graphic
ponieważ0x01 graphic
0x01 graphic
stąd 0x01 graphic

0x01 graphic
0x01 graphic
0x01 graphic

Komentarz-EKRAN_92

Analogicznie jak dla źródła napięciowego można określić charakterystykę źródła prądowego.

Poniżej przedstawiono obie charakterystyki sprawności. Zwróć uwagę, że, dla R=Rw sprawność dla obu typów źródeł wynosi tylko 50%

0x08 graphic
0x01 graphic

3EKRAN_93

Dopasowanie energetyczne- R=Rw

0x08 graphic

0x08 graphic

Komentarz-EKRAN_93

Dopasowaniem energetycznym nazywamy sytuację w, której rezystancja obciążenia pobiera największą moc. Poniżej zostanie udowodnione, że powyższy warunek spełnia rezystancja równa rezystancji wewnętrznej źródła.

3EKRAN_94

Określmy funkcję mocy od argumentu R i znajdźmy jej maksimum

0x01 graphic

0x01 graphic

stąd R=RW - warunek dopasowania 0x01 graphic

3EKRAN_95

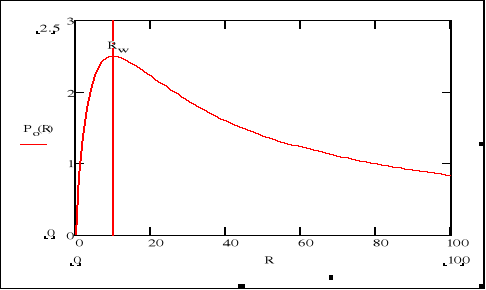

Przebieg mocy w funkcji rezystancji obciążenia rzeczywistego źródła

0x01 graphic

Zauważmy że: 0x01 graphic
0x01 graphic

Komentarz-EKRAN_95

Ponieważ dla obciążenia równego RW następuje największy pobór mocy przy jednocześnie niewielkiej sprawności powstaje pytanie. Co jest ważniejsze, dopasowanie czy sprawność? Odpowiedź zależy od konkretnych oczekiwań. Najczęściej tam gdzie jest duży pobór energii (np. w energetyce) ważniejsza jest sprawność, natomiast w elektronice najczęściej dopasowanie.

3EKRAN_96

Przykład 3.7: Dobrać tak rezystancje R aby P(R)=max.

0x08 graphic
0x08 graphic
0x08 graphic
0x01 graphic

Komentarz-EKRAN_96

Zgodnie z Tw. Thevenina wycinamy szukaną rezystancję R a pozostałą część obwodu przekształcamy w dwójnik pasywny (zwieramy SEM i rozwieramy SPM).

3EKRAN_97

0x08 graphic

0x01 graphic

0x01 graphic

Komentarz-EKRAN_97

Dla dwójnika rezystancyjnego obliczamy RT z punktu widzenia zacisków do których była włączona rezystancja R. Ostatecznie cały obwód można zastąpić źródłem Thevenia, a stąd zgodnie z warunkiem dopasowania Szukana rezystancja R ma wartość RT

0x08 graphic
0x01 graphic
0x01 graphic

Odp. R=1.25 

3EKRAN_98

Przykład 3.8

Dla danego obwodu wyznaczyć E1 i E2, wiedząc, że E­1=8E2 oraz znając prąd I=1A płynący przez rezystor R7. Dane:, R1=20Ω, R2=20Ω, R3=9,2Ω, R4=2Ω, R5=6Ω, R6=2Ω, R7=6Ω.

0x08 graphic

0x08 graphic

0x08 graphic

Komentarz-EKRAN_98

Aby wyznaczyć E1 i E2 zastosowano metodę zwijania obwodu. Korzystano przy tym z własności transformaty trójkąt-gwiazda, równoległego oraz szeregowego łączenia rezystorów. W powyższym układzie rezystory R4, R5 i R6 zwinięto korzystając z transformaty trójkąt-gwiazda, a rezystory R1 i R­2 oraz źródła napięciowe E1 i E2 z Twierdzenia Thevenina.

3EKRAN_99

Obliczenia dla transformaty trójkąt-gwiazda:

0x01 graphic
0x01 graphic
0x01 graphic
0x01 graphic

0x01 graphic
0x01 graphic

Parametry źródła zastępującego układ równoległy:

0x01 graphic
0x01 graphic
0x01 graphic
0x01 graphic

3EKRAN_100

Po zastosowaniu transfiguracji trójkąt-gwiazda układ ma postać:

0x08 graphic
0x01 graphic

Komentarz-EKRAN_100

W uzyskanym obwodzie zwijamy szeregowo rezystory:

0x01 graphic
0x01 graphic
0x01 graphic
0x01 graphic

0x01 graphic
0x01 graphic

3EKRAN_101

Po połączeniach szeregowych otrzymano następujący układ:

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic

3EKRAN_102

Mając dany prąd I obliczymy spadek napięcia U, a stąd prądy:

U=IRz3=7.2V 0x01 graphic
I1=I+I2=1.692A

Zatem napięcie Ez=U+I1Rz1=24.797V stąd 0x01 graphic

Zatem:0x01 graphic
0x01 graphic

Odpowiedź:

Szukane wartości SEM E1 i E2 wynoszą odpowiednio: E1=44.08 V i E2=5.510 V.

3EKRAN_103

Przykład 3.8

Dobrać rezystancję R tak, aby moc wydzielona na niej była maksymalna. Obliczyć tę moc.

Dane: R1=3Ω, R2=6Ω, R3=6Ω, R4=4Ω, J=1,25A,E1=4V,E2=5V,E3=10V.

0x08 graphic

0x08 graphic

Komentarz-EKRAN_103

1)Wyznaczenie rezystancji Thevenina.

Zwieramy źródła napięciowe, rozwieramy SPM, oraz wycinamy rezystor R. Przedstawiamy obwód widziany z punktu widzenia pary zacisków A i B.

3EKRAN_104

Uzyskujemy następujący układ:

0x08 graphic
0x08 graphic

Komentarz-EKRAN_104

W powyższym układzie zwijamy równolegle rezystory R1 i R2 oraz R3 i R4.

Obliczenia:

0x01 graphic

Otrzymujemy następujące układy:

Rezystancja Thevenina to połączenie szeregowe R0x08 graphic
12 i R34. 0x01 graphic
0x08 graphic
0x08 graphic
0x08 graphic

3EKRAN_105

2)Wyznaczenie ET.

W celu wyznaczenia napięcia Thevenina otrzymujemy następujący układ nie zawierajacy rezystancji R.

0x08 graphic

Komentarz-EKRAN_105

Źródło prądowe J można zamienić na równoważne źródło napięciowe 0x01 graphic

3EKRAN_106

Otrzymujemy następujący obwód:

0x08 graphic
0x01 graphic

Korzystając z II prawa Kirchhoffa można wyliczyć prądy I1 (I1= I) oraz I3.

Obliczenia:

0x01 graphic
stąd 0x01 graphic

Oraz 0x01 graphic
stąd 0x01 graphic

3EKRAN_107

Mając prądy I1 oraz I3 można obliczyć ET:

0x01 graphic
stąd: 0x01 graphic

3)Rysujemy obwód składający się z rezystancji Thevenina RT, napięcia ET i rezystancji R

0x08 graphic
0x01 graphic

3EKRAN_108

Aby moc wydzielona na rezystancji R była maksymalna to powinien być spełniony warunek RT=R, czyli 0x01 graphic

Szukaną moc maksymalną obliczymy następująco:

0x01 graphic
gdzie: 0x01 graphic

Odpowiedź: Wartość szukanej rezystancji wynosi0x01 graphic
. Moc wydzieloną na tej rezystancji P=5.68W.

Komentarz-EKRAN_108

Należy pamiętać, że warunek dopasowania R=Rw można zastosować tylko wówczas, gdy szukamy wartości rezystancji, przy, której moc przez nią (nie przez inną rezystancję) pobierana będzie maksymalna. Przypadek poszukiwań elementu, przy którym ma wystąpić maksimum mocy, a niewykorzystującym warunku dopasowania przedstawiono na następnym ekranie.

3EKRAN_109

Przykład 3.9

Jaką wartość powinien mieć rezystor RX, aby moc wydzielona na rezystorze R1 była największa? Dane: 0x01 graphic
0x01 graphic
0x01 graphic

0x08 graphic

Komentarz-EKRAN_109

Aby moc na rezystorze R1 była największa, spadek napięcia na tym elemencie musi być jak największy, co można wywnioskować ze wzoru na moc: 0x01 graphic
.

3EKRAN_110

Korzystając z metody Thevenina powyższy obwód można przedstawić następująco:

0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic

Napięcie U1 będzie zależne od rezystancji RX i równe:0x01 graphic
, gdzie:

0x01 graphic
0x01 graphic

3EKRAN_111

Podstawiając poszczególne wartości otrzymamy następujące równanie:

0x01 graphic

Aby napięcie U1 było największe, pochodna tego napięcia po zmiennej RX musi być równa 0:

0x01 graphic

Komentarz-EKRAN_111

Z końcowego wyniku widać, że pochodna napięcia U1(RX) nigdy nie będzie równa 0. Czyli funkcja mocy w tym przypadku nie ma ekstremum lokalnego. W takim przypadku zgodnie z zasadą matematyki największej (bądź najmniejszej) wartości funkcji poszukujemy na krańcach przedziału. W na szym przypadku od zera do nieskończoności.

3EKRAN_112

Rozpatrując przypadek: gdy rezystor RX ma nieskończoną rezystancję (przerwa),

Dla 0x01 graphic
obwód będzie wyglądał następująco:

0x08 graphic

Oba źródła napięciowe zredukują się nawzajem do zera, czyli w obwodzie nie popłynie żaden prąd. Wartość mocy na rezystorze R1 będzie się równała zero.

Komentarz-EKRAN_112

Moc przy 0x01 graphic
można było obliczyć określając napięcie, czyli przez podstawienie nieskończoności do funkcji 0x01 graphic

3EKRAN_113

Dla 0x01 graphic
obwód będzie miał postać:

0x08 graphic

Przez rezystor R1 popłynie maksymalny prąd, który ma wartość:

0x01 graphic

Moc na rezystorze R1 wynosi:

0x01 graphic

Komentarz-EKRAN_113

Podobnie jak wcześniej moc dla Rx=0 można było obliczyć określając napięcie na R1 przez podstawienie zera w miejsce argumentu funkcji 0x01 graphic

Odp. Dla rezystancji Rx=0 moc pobierana przez R1 będzie maksymalna i wynosi 20W.

3EKRAN_114

Zadanie

Znaleźć prądy w obwodzie jak w przykładzie 3.9 dla dowolnej różnej od zera rezystancji Rx stosując najpierw prawa Kirchhoffa a następnie metodę superpozycji. Sprawdź czy stosując zasadę superpozycji mocy otrzymasz na poszczególnych rezystancjach moce określone bezpośrednio na podstawie prądów obliczonych metodą praw Kirchhoffa.

Komentarz-EKRAN_114

Odpowiedź: Dla dowolnego rezystora np. R1 moc obliczona na podstawie superpozycji mocy byłaby równa 0x01 graphic
a to nie jest równe mocy określonej na podstawie pełnego prądu jaki otrzymamy z praw Kirchhhoffa czyli 0x01 graphic
.

A zatem zasada superpozycji mocy w obwodzie nawet liniowym nie jest spełniona!

3EKRAN_115

Podsumowanie

W powyższej lekcji poznaliśmy nowe twierdzenie, które może uprościć rozwiązanie bardziej złożonego obwodu tj. zasadę superpozycji często nazywane twierdzeniem o liniowości. Zatem należy pamiętać, iż metodę tą można stosować tylko w wypadku obwodów liniowych. Również należy zapamiętać, że stosując zasadę superpozycji w praktyce np. poprzez usunięcie źródła napięciowego musimy sobie zadać pytanie czy rezystancja Rw jest pomijalna w stosunku do pozostałych rezystancji obwodu. Jeżeli nie, to zastosowanie zasady superpozycji przyniesie nieprawidłowe rezultaty.

Innym ważnym twierdzeniem jest tw. o dopasowaniu. Tutaj należy pamiętać, że wyprowadzony warunek dopasowania można zastosować tylko wówczas gdy szukamy wartości rezystancji rezystora pobierającego maksymalną moc.

1

RT

ET

0x01 graphic

0

I0

U2

U1

B

A

I0

E

I

I0

R

R

R

U

I

I0

I0

A

B

I0

2R

RT

B

B

A

A

I0

I0

I0

E

2R

I

R

I0

R

R

R

E

nie

E

E

tak

E

E1

E2

E3

I

I3

I2

U3

R3

R2

R1

R

I1

E1

I3'

I2'

U3'

R3

R2

R1

I1'

I3''

I2''

U3''

R3

R2

R1

I1''

I

R

E2

E3

I3'''

I2'''

U3'''

R3

R2

R1

R

I1'''

ET

RT

E

RW

R

I

E

RW

R

I

źródło

RW

1

0,5

u

R

u

I

R2

R3

R4

R5

R6

R7

E1

I

R1

E2

R56

R46

R12

R3

R45

R7

EZ

I

R

RW

E

I

R

RW

Rz1

Rz2

Rz3

EZ

I

U

I1

I2

R

1

0x01 graphic

I

E

10V

16V

10A

2

1

4

2

4



1

2

1

5/4

ET=

5/4

I

E2

E1

R1

R2

E3

R

R3

R4

J

B

A

R1

R2

R3

R4

R4

R3

R2

R1

B

A

B

A

RT

B

A

R34

R12

R4

J

E3

E2

E1

ET

B

A

R1

R2

R3

I

I1

I3

I2

E4

E3

E2

E1

ET

B

A

R1

R2

R3

R4

I

R

RT

ET

R

R

IX

U1(RX)

E

R1

RX

UX

E

RT(RX)

R1

ET(RX)

R

R

R1

E

E

R

R

E

R1

E

I1



Wyszukiwarka

Podobne podstrony:
Elektrotechnika.02.01, Studia, I semestr, Elektrotechnika, Elektra wykłady
Elektrotechnika.11.01, Studia, I semestr, Elektrotechnika, Elektra wykłady
Elektrotechnika.04.01, Studia, I semestr, Elektrotechnika, Elektra wykłady
Elektrotechnika.09.01, Studia, I semestr, Elektrotechnika, Elektra wykłady
elektrotechnika.07.01, Studia, I semestr, Elektrotechnika, Elektra wykłady
m010p, STUDIA, SEMESTR I, Mechanika, Mechanika Wyklady, Mechanika net
Biochemia - kolokwium[1], Studia, Semestr III, Biochemia, Wykłady
m014a, STUDIA, SEMESTR I, Mechanika, Mechanika Wyklady, Mechanika net
m002b, STUDIA, SEMESTR I, Mechanika, Mechanika Wyklady, Mechanika net
ZASADA ZACHOWANIA PĘDU, STUDIA, SEMESTR I, Mechanika, Mechanika Wyklady, Mechanika net
zadania mechanika 11.06.2004, STUDIA, SEMESTR I, Mechanika, Mechanika Wyklady, Mechanika net
m011p, STUDIA, SEMESTR I, Mechanika, Mechanika Wyklady, Mechanika net
Moment siły względem punktu, STUDIA, SEMESTR I, Mechanika, Mechanika Wyklady, Mechanika net
WYKŁAD 01, STUDIA, III rok, INTERNA, Wykłady, wykłady 2006-7
TOCZNE TARCIE LUX PROTOKOL, STUDIA, SEMESTR I, Mechanika, Mechanika Wyklady, Mechanika net
m009a, STUDIA, SEMESTR I, Mechanika, Mechanika Wyklady, Mechanika net
m013a, STUDIA, SEMESTR I, Mechanika, Mechanika Wyklady, Mechanika net

więcej podobnych podstron
