Zakład napędów Wieloźródłowych
Instytut Maszyn Roboczych Ciężkich PW
Laboratorium Elektrotechniki i Elektroniki
Ćwiczenie E2 - sprawozdanie
Wzmacniacze napięciowe, sprzężenie zwrotne,
układy generacyjne
Data Wykonania ćwiczenia .......................
Data oddania sprawozdania .......................
Ocena: ................
Wykonał zespół:
Jamiołkowski Paweł
Werner Rafał
Krawczyk Paweł
Małecka Justyna
Michalik Maciej
Kosk Marcin
Wydział: SiMR
Rok ak. 2007/2008
Grupa: 2.5
Układy Generacyjne

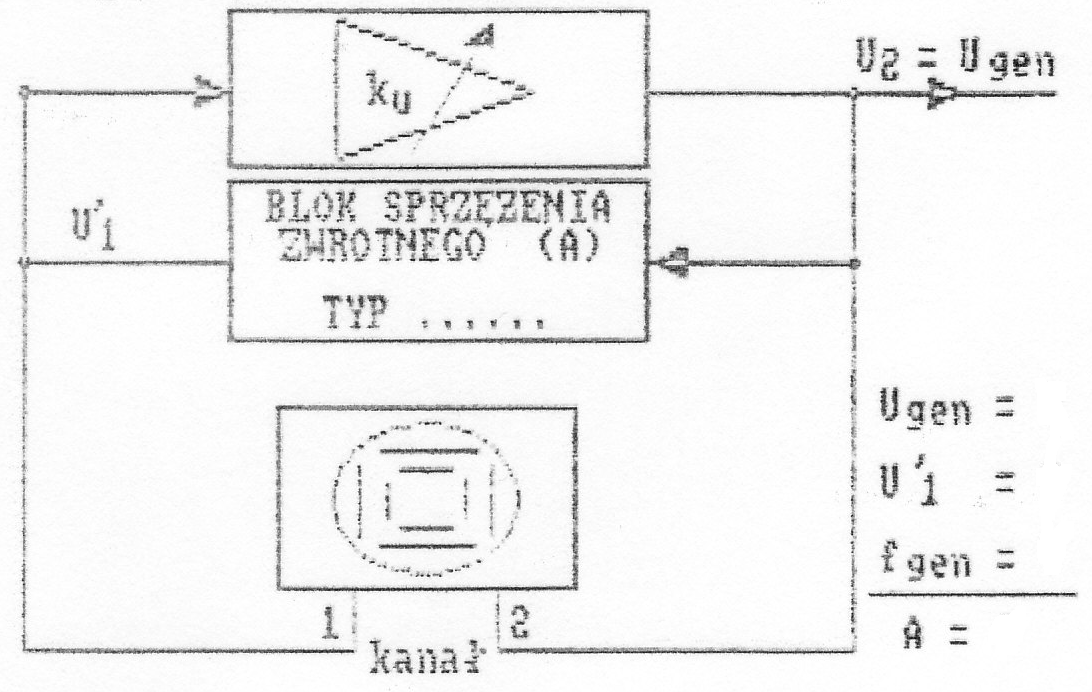

Ustalenie parametrów pracy układu generacyjnego
Na początku ćwiczenia mieliśmy za pomocą regulatorów wzmocnienia doprowadzić układ do stanu generacji. Następnie korzystając z przyłączonego oscylografu wyznaczyć amplitudę sygnału generowanego, sygnału na zaciskach wejściowych wzmacniacza oracz częstotliwość drgań:
11[V]
0,0063[V]
8333[Hz]

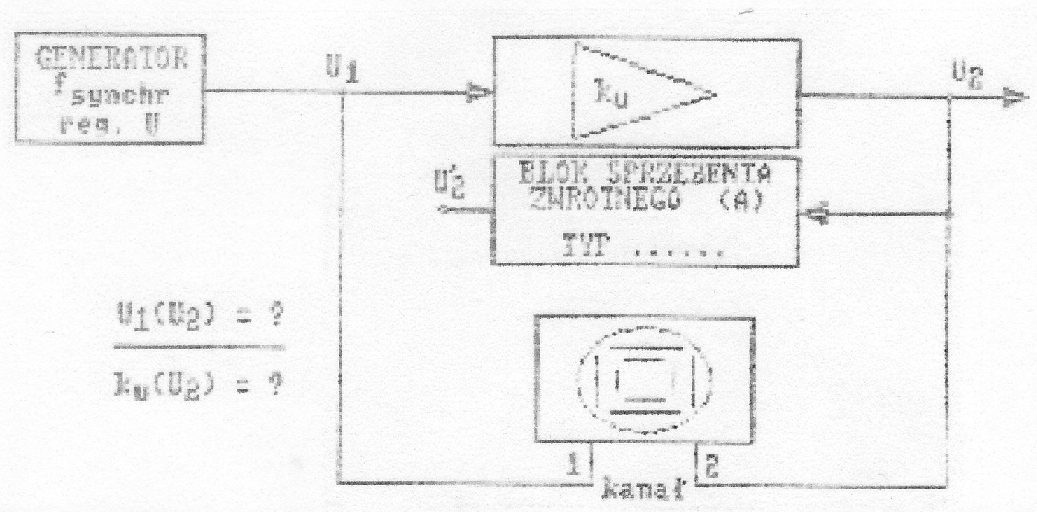

Wyznaczenie charakterystyki amplitudowej wzmacniacza
W kolejnej części ćwiczenia zmieniając napięcie generatora pomocniczego, mieliśmy zmierzyć amplitudy sygnałów U2 i U1 oraz obliczyć ku. Wyniki zamieszczam w tabeli.
Lp |
Fsynchr = const = 8333 [Hz] |
||
|
U2 |
U1 |
ku |
|
V |
V |
V/V |
1 |
7,5 |
0,0023 |
3333 |
2 |
10 |
0,003 |
3333 |
3 |
12,5 |
0,0042 |
2976 |
4 |
15 |
0,006 |
2500 |
5 |
17,5 |
0,007 |
2500 |
6 |
20 |
0,0084 |
2440 |
7 |
23 |
0,01 |
2390 |
Charakterystyka amplitudowa wzmacniacza
Wnioski
Punkt generacji jest przesunięty w skutek niestabilnych drgań, oraz w skutek niedokładnego zsynchronizowania generatora pomocniczego z układem generującym. Przesunięcie punktu generacji może być także spowodowane niestałością wzmocnienia, wpływem temperatury oraz w skutek zniekształconego sygnału wyjściowego.
