Temat ćwiczenia: Identyfikacja parametrów transformatora trójfazowego
Data wykonania: 27.10.2003		Data zaliczenia:				Ocena:

I Cel ćwiczenia

Celem ćwiczenia było wyznaczenie podstawowych parametrów transformatora trójfazowego w różnych stanach pracy oraz opracowanie wyników otrzymanych z pomiarów za pomocą programu Matlab.

II Wyniki pomiarów

1. charakterystyka biegu jałowego

Wyniki pomiarów:

V1[V]	V2 [V]	A1 [A]	A2 [A]	A3 [A]	W1 [W]	W2 [W]
0	20	0,5	0,5	0,5	0	0
12	40	0,6	0,6	0,6	0	10
20	60	1	1	0,8	10	20
27	80	1,3	1,4	1	20	30
32	100	1,6	1,6	1,2	20	40
40	120	1,9	2	1,5	20	60
42	140	1,6	1,2	1,5	20	70
50	160	1,8	1,4	1,7	25	90
54	180	2	1,5	2	30	110
60	200	2,3	1,8	2,2	30	140
68	220	2,7	2,1	2,6	40	180

Impedancję Zo otrzymaliśmy z charakterystyki Uo=f(Io)

Zo = 103.4627 [

Parametry X i Rfe otrzymaliśmy z charakterystyki Po=f(Uo)

Rfe = 77.1844 [

X = 68.8992 [

2. charakterystyka zwarcia

Dla zidentyfikowania parametrów zwarcia transformatora, zmieniliśmy układ połączeń w schemacie pomiarowym. Strona wtórna uzwojeń transformatora została zwarta. Cewki napięciowe watomierzy zostały zasilone poprzez przekładniki napięciowe (w celu podwyższenia napięcia na watomierzu- co za tym idzie zwiększyliśmy dokładność pomiaru).

Wyniki pomiarów:

V1 [V]	A1 [A]	A2 [A]	A3 [A]	W1 [W]	W2 [W]
37,5	5,6	6	5	137,5	175
40	6	6,4	5,4	162,5	200
42	6,2	6,8	5,8	175	225
44	6,6	7,2	6	200	250
44	7	7,6	6,4	212,5	275
47	7,4	6,8	6,6	237,5	312,5
53	8	8,8	7,2	287,5	375
55	8,4	9,2	7,6	325	412,5
58	8,6	9,6	7,8	337,5	437,5
60	9	10	8,2	375	475

Na podstawie pomiarów w stanie zwarcia otrzymujemy parametry (korzystamy z zależności):

[

[

[

Impedancję Zz otrzymaliśmy z charakterystyki Uz=f(Iz)

Zz = 26.3541 [

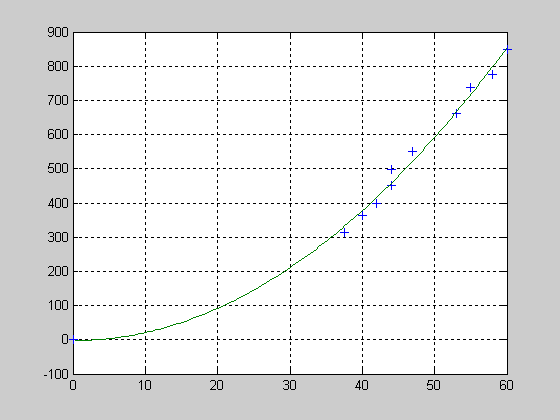

Parametry Xz i Rfe otrzymaliśmy z charakterystyki Pz=f(Uz)

Rz = 12.5432 [

Xz = 23.1777 [

3. charakterystyka biegu jałowego dla składowej zerowej

W celu pomiaru biegu jałowego połączyliśmy 3 fazy szeregowo i zasililiśmy napięciem jednej fazy.

Wyniki pomiarów:

V1 [V]	A1 [A]	W1 [W]
12	0,6	10
22	1	30
30	1,3	60
18,8	2	140
27,6	3	300
36	3,8	500

Na podstawie pomiarów w stanie jałowym otrzymujemy parametry (korzystamy z zależności):

[W]

[

Impedancję Zo otrzymaliśmy z charakterystyki Uo=f(Io)

Zo = 8.8886 [

Parametry X i Rfe otrzymaliśmy z charakterystyki Po=f(Uo)

Rfe = 0.0857 [

X = 8.8882 [

III Wnioski

W ćwiczeniu wykonaliśmy pomiary podstawowych parametrów transformatora trójfazowego przy zwarciu, na biegu jałowym- dla składowej zgodnej oraz zerowej. Przy opracowaniu wyników uzyskanych z pomiarów skorzystaliśmy z programu Matlab. Parametry transformatora dla danych stanów pracy zostały wyliczone przez program. W porównaniu do tradycyjnej metody obliczeń, otrzymane parametry są dokładniejsze, ponieważ korzystaliśmy z regresji (otrzymane wyniki były „średnią” wartością z kilku pomiarów).

---
