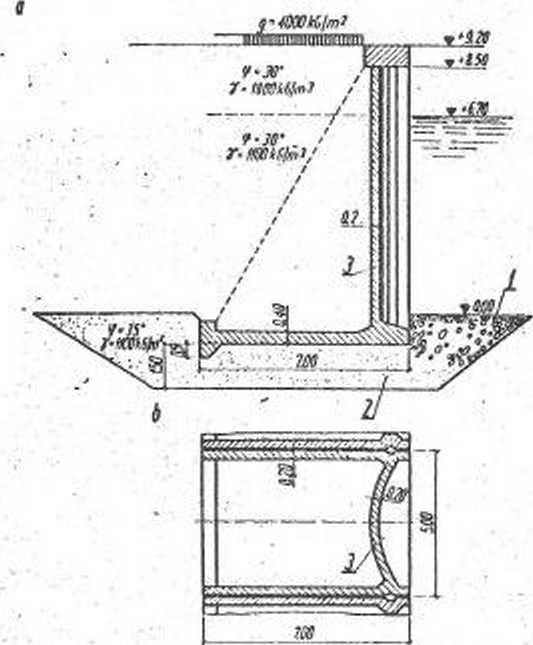

Nabrzeża kątowe wspornikowe .

'« — pianowy przekrój poprzeczny, b — przekrój poziomy 1 — kamled, 1 — li*> piaskowa, J — elementy o dclnnle pionowej ikleplonej

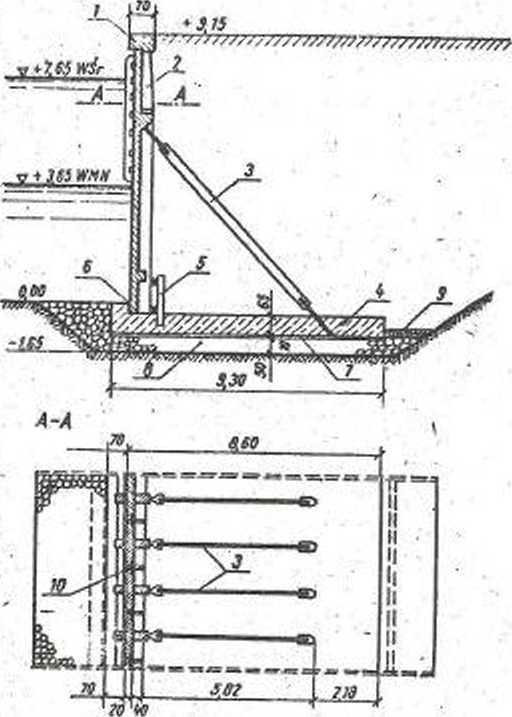

Nabnełe tarczowe (wg Guriewlcsa

l — felbetowy oczep monolityczny, i Zdano pionowa rlotona i elementów Żelbetowych, 3 — iclą|l kotwiącą ze stall płaskiej 4 — monolityczna płyta podstawowa (podwalina), 4 — podpora mon tatowa, 4 — spoina zalana zaprawą cementową I : Z, T — chudy beton grubotcd lf cm, I — podsypka kamienna. I — filtr odwrotny, U — styki spawane
