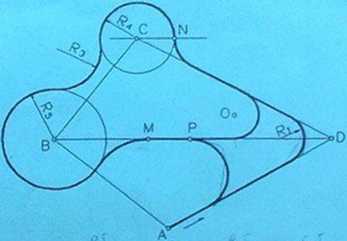

Zaprojektować trasę rowerową opartą na czworokącie {jak na rysunku]. Trasa rozpoczyna się w punkcie A i biegnie w kierunku punktu D. Z boku AD przechodzi na bok DC lukiem łączącym o promieniu RW Z boku DC przechodzi lukiem łączącym na luk o promieniu R* zatoczony w punkcie C tak Ze koniec luku łączącego wypada w punkcie N [punkt przecięcia się o-kręgu z prostą przechodzącą przez jego środek i równoległą do przekątnej BD]iT Z okręgu o promieniu R4 trasa przechodzi na okrąg o promieniu Ra zatoczonym w punkcie B lukiem łączącym o promieniu Rai Z luku o promieniu Ra biegnie w kierunku punktu M na przekątnej BD. Punkt M odległy jest o wartość j od B. Dalej trasa biegnie po przekątnej do punktu P odległego o g od punktu D.fNastępnie z punktu P trasa wraca na bok DA oraz biegnie po przekątnej BD i przechodzi na bok DC łukeim łączącym, którego środek odległy jest o k od punktu D. Na osi trasy skonstruować, narysować i opisać początki, końce, środki i promienie łuków danych i projektowanych. Zróżnicować grubość linii. Rysunek wykonać w skali 1:200.

BD=54m, AD=34m, AB=28 m, DC=38 m, BC=26 m

R1= 4 m, R3=8in, R4=9 m, Rs=12 m

J=26m, g= 24 m, k= 16 m, szerokość trasy b=2-5 m.

C s'    6
