30

obciążenia i widoczna jest krótka przerwa, gdy prąd jednej diody spada już do zera, a prąd drugiej diody jeszcze się nie pojawia (odpowiadająca czasowi przejścia napięcia od wartości UF do -UF). Należy zwrócić uwagę na fakt, że każda z diod Di i D2 musi w tym układzie wytrzymać napięcie wsteczne równe 2Um, tj. dwukrotnie wyższe niż w układzie półokresowym.

Na rys. 1.3a przedstawiono prostownik pełnookresowy w układzie mostka Graet-za Zastosowanie 4 diod w podanym układzie pozwala na uzyskanie dwupołówkowe-go prostowania napięcia dostępnego na jednym tylko uzwojeniu transformatora. Dla dodatniej połówki napięcia transformatora przewodzą diody Di i D3, dla ujemnej diody D2 i D< Dla małych amplitud Um wpływ spadku napięcia na drodze UF jest tutaj bardziej widoczny, gdyż aby popłynął prąd w obwodzie, napięcie transformatora musi być większe od wartości 2UF.

Należy zwrócić uwagę na fakt, że prąd przepływający przez wtórne uzwojenie transformatora nie zawiera składowej stałej. Gdy prostujemy duże napięcie (możliwe jest pominięcie UF wobec Um) prąd ten jest bliski przebiegu sinusoidalnego, co korzystnie wpływa na wykorzystanie transformatora.

b)

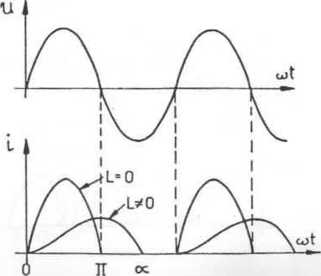

Rys. 1.4. Prostownik półokresowy obciążony obwodem szeregowym RL: a) schemat ideowy, b) przebiegi czasowe prądu i napięcia

1.2.2. Obciążenie obwodem szeregowym RL

powered by

Mi sio!


Włączenie dodatkowo cewki indukcyjnej L w szereg z opornikiem R w obwodzie prostownika półokresowego daje w efekcie opóźnienie w narastaniu krzywej prądu i wydłużenie kąta przepływu prądu X do wartości większej niż 7t (rys. 1.4). Indukcyj-ność przeciwdziała zmianom prądu, skąd wspomniane efekty.

Efekt wydłużenia kąta przepływu prądu X powoduje, że w układzie pełnookreso-wym (rys 1.5) pojawia się ciągły przepływ prądu. Zwiększanie wartości indukcyjności L powoduje zmniejszenie tętnień prądu obciążenia wokół wartości średniej, natomiast


L)u

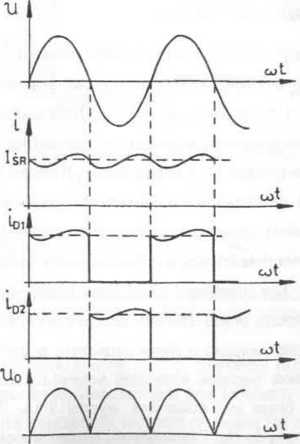

Rys- 1.5. Prostownik pełnookresowy obciążony obwodem szeregowym RL a) schemat ideowy, b) przebiegi czasowe prądów i napięć w układzie
