2.2.3. Układ regulacji natężenia prądu obciążenia

Na rys.2.10 przedstawiono przykładowe rozwiązanie układu do ciągłej zmiany mocy dostarczanej do odbiornika, poprzez regulację wartości skutecznej natężenia prądu. Prąd obciążenia zachowuje charakter przebiegu przemiennego, będąc ciągiem niepełnych połówek sinusoidy (rys.2.11 b). ^korzystanie w prezentowanym układzie tyrystora symetrycznego - triaka pozwoliło na znaczne uproszczenie jego struktury. Triak wymaga wyzwalania bramki ciągiem impulsów na przemian dodatnich i ujemnych względem katody. W tym celu wykorzystano diak - diodowy tyrystor symetryczny. którego charakterystykę zamieszczono na rys.2.11a. Odpowiedni kształt i amplitudę impulsów wyzwalających zapewnia układ RC złożony z następujących elementów: R,, R2, C₂. W celu regulacji kąta załączania az należy zmieniać wartość

Rys. 2.10. Układ regulacji natężenia prądu obciążenia (T| - triak, D_t - diak, R₀ - obciążenie)

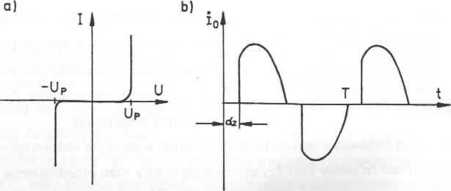

Rys. 2.11. Charakterystyka diaka (a) oraz kształt prądu płynącego przez obciążenie (b)

rezystancji rezystora R,. Wewnętrzna struktura rezystora Ri, tj. mają za zadanie uzyskanie optymalnej charakterystyki regulacji. Należy zwrócić uwagę, że rezystor R wyznacza wartość minimalnego prądu i₀ płynącego przez obciążenie Ro (i triak Tj). Duża popularność przedstawionego rozwiązania (ściemniacz światła) spowodowała, że układ złożony z triaka Ti i diaka Dj oraz rezystora R2 i kondensatorów Ci i C₂ dostępny jest na rynku w postaci scalonej.

2.3. Tematy sprawdzające

1. Przedstawić budowę i zasadę działania konwencjonalnego tyrystora SCR.

2. Porównać budowę i własności tyrystora i triaka.

3. Przedstawić i wyjaśnić różnice pomiędzy dynistorem a diakiem,

4. Przedstawić i skomentować podstawowe parametry techniczne tyrystorów

5. Co to jest tyrystor wyłączalny GTO? Przedstawić przykładową strukturę i wyjaśnić zasadę działania. Podać jego wady i zalety.

6. Przedstawić podobieństwa i różnice pomiędzy tyrystorami SITH i MCT

7. V\fyjaśnić zasadę działania mostkowego prostownika sterowanego. Jak będzie działał ten układ w przypadku obciążenia RLC? W przypadku obciążenia RC i RLC stosuje się tak zwaną diodę obejściową, włączaną równolegle do obwodu obciążenia, w kierunku wstecznym względem tyrystora. Proszę wyjaśnić cel takiego rozwiązania.

8. Wyjaśnić zasadę działania przesuwnika fazowego przedstawionego na rys.2.6.a. Czy elementem regulacyjnym może być kondensator C ? Uzasadnić odpowiedź.

9. Omówić podstawowe metody pomiaru kąta przesunięcia fazowego

10. V\fyjaśnić pojęcie falownika oraz omówić sposób klasyfikacji.

11 Podać przykład falownika równoległego i wyjaśnić zasadę działania.

12. Podać przykład falownika szeregowego i wyjaśnić zasadę działania.

13. Wyjaśnić zasadę działania falownika mostkowego.

14. V\fyjaśnić zasadę działania układu regulacji prądu z rys.2.10. Narysować odpowiednie przebiegi prądów i napięć.
