p-v. 7-5 oraz l~s. Wykresami p-v i /W najczęściej posługujemy się podczas badania przemian, natomiast wykres i-s ułatwia rozwiązywanie zadań rachunkowych.

Wykresy pary wodnej w układzie p-v

Przebieg powstawania pary wodnej można prześledzić na wykresie parowania wody w układzie p-p. Na rysunku 6.11 przedstawiono zależność między

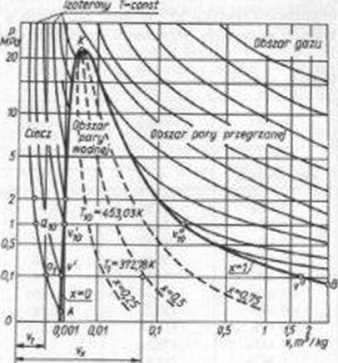

Ryl 6.11. Wykres pory w układne p-v pi)

ciśnieniem a objętością właściwą wody i pary wodnej. Punkt u, odpowiada parametrom, jakie miała woda w cylindrze przedstawionym na rys. 6. Kła W omawianym przypadku objętość właściwa wody o temperaturze 0"C (T- 273 K.) i ciśnieniu 0.1 MPa wynosiła 0.001 m⁴/kg. Po rozpoczęciu ogrzewania pod niezmienionym ciśnieniem (równym 0,1 MPa) objętość wody nieznacznie wzrasta wraz z temperaturą. Po osiągnięciu przez wodę temperatury wrzenia (7,-372.78 K na rys. 6.11) jej objętość właściwa i< wynosi 0,00104 m*/kg Dalsze ogrzewanie powoduje jedynie powstawanie pary, natomiast ciśnienie (0,1 MPa) i temperatura (7, = 372,78 K) pozostają stale. Proces wrzenia wody trwa az do punktu i? =1.694 mVkg. Objętość właściwa wzrosła więc ponad tysiąc sześćset razy,

Punkt krytyczny

Proces izobaryczncgo wytwarzania pary może się odbywać pod różnym ciśnieniem. Podwyższając w kolejnych doświadczeniach ciśnienie podczas wrzenia można stwierdzić, że objętość właściwa cieczy chłodnej prawie nie
