Przekładnie Zębate129

= 16

K

to

n_{ [1/min) K_t0= 110 -

^Fo M F[m]

-    współczynnik odprowadzenia ciepła przez opływające w sposób wymuszony skrzynię powietrze, K_to - 0 - gdy nie ma wymuszonego chłodzenia powietrzem,

-    prędkość opływającego powietrza przy wirniku wentylatora osadzonym na wale ślimaka,

-    liczba obrotów ślimaka,

180 [W/m² °C] - współczynnik odprowadzenia ciepła przy chłodzeniu wodnym (wodą obiegową),

-    powierzchnia chłodzenia w sposób wymuszony,

-    powierzchnia swobodna skrzyni wraz z użebrowaniem (dla bezpieczeństwa obliczeń bierze się do obliczeń 50% powierzchni żeber).

Wymiary żeber można wyznaczyć z zależności (rys. 8.4): b = 5 - grubość ścianki korpusu; a =(1+1,5)6; R = 0,3 b\

H = (4+8) b - wyższe wartości przy obliczaniu długości H w okolicy osi symetrii ślimaka.

Bliższe informacje na temat obliczeń, konstrukcji i sposobów chłodzenia (wyznaczania temperatury przekładni przy chłodzeniu wodą lub chłodzeniu oleju) czytelnik znajdzie w przedmiotowej literaturze [17, 19, 48].

Dla poprawnego zazębienia przekładni ślimakowej wymagane jest również sprawdzenie strzałki ugięcia ślimaka i porównanie jej z wartością dopuszczalną [17,48],

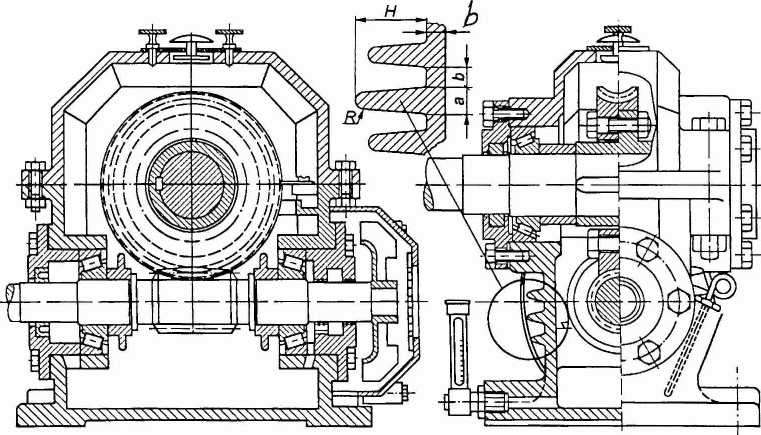

Rys. 8.4. Podstawowe wymiary użebrowania korpusu przekładni ślimakowej

129
