Dopuszczalne naprężenia stykowe statyczne a_{HP max} przewyższają granicę plastyczności, wynika to ze stanu naprężeń (trójosiowe ściskanie) w strefie styku zębów, tłumaczą to hipotezy wytrzymałościowe [56].

lim — ^można dobrać z wykresów (rys. 3.1 i 3.2) lub wyznaczyć z tabeli 3.1. Na rys. 3.1 podane jest pasmo rozrzutu a_{B lim} dla tej samej twardości.

Bazową liczbę cykli JV_{H ]im} można obliczyć wg wzoru: N _{H |im} = 30 ■ FH_Bg, lub dobrać z wykresu na rys. 3.5 w zależności od twardości powierzchni zębów dla FH_hb < 550 HV. Przy twardości powierzchni zębów FH > 56 HRC, N_H lim = 120 • 10⁶ cykli. Przy twardości powierzchni zębów FH_hb < 200 HB, N_H |_im = 10⁷ cykli.

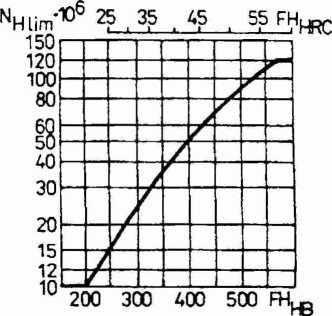

Rys. 3.5. Bazowa liczba cykli wytrzymałości stykowej w zależności od twardości zębów

Współczynnik trwałości Zamożna dobrać również z wykresu na rys. 3.6. Jeżeli nie jest wymagana trwała wytrzymałość zmęczeniowa (przekładnia pracuje w zakresie ograniczonej wytrzymałości N_K < N_H ,_jni), to można dopuścić naprężenia większe od granicy wytrzymałości zmęczeniowej na naprężenia stykowe (c_{H ]jm}) w takim zakresie, jak wynika to z wykresu na rys. 3.6 w zależności od stosunku 7V_K/M_{H |im}.

0.01 0,02 0,04    0.2 0,4    1    2 3 5 10    20    50 100 N_H|_im

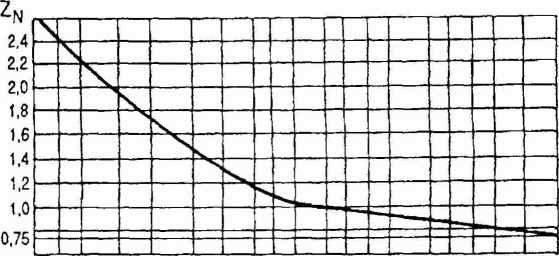

Rys. 3.6. Zmiana współczynnika trwałości Z_N
