Tabela 10.2

Rodzaje:

A - przeznaczone do wkręcania w żeliwa i stal

B - przeznaczone do wkręcania w stop aluminium

Odmiany:

a)    kadmowane kadm

b)    cynkowane - cynk

c)    bez pokrycia ochronnego - me wyróżniane w oznaczeniu

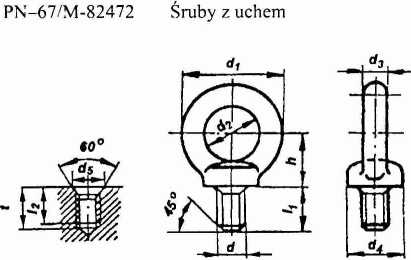

Przykład oznaczenia śruby z uchem, ocynkowanej (cynk), o gwincie M30, przeznaczonej do wkręcania w żeliwo (A)

a)    o własnościach mechanicznych 3,6:

ŚRUBA Z UCHHM A M30 - cynk PN-67/M-82472

b)    o własnościach mechanicznych 5,6:

ŚRUBA Z UCHEM A M30 - cynk 5,6 PN-67/M-82472

d		M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64
d,		36	45	54	63	72	90	110	130	150	170	190	210
^d2		20	25	30	35	40	50	60	70	80	90	100	110
d,		8	10	12	14	16	20	25	30	35	40	45	50
d4		20	25	30	35	40	50	60	70	80	95	110	120
h		18	22	28	32	36	48	60	70	80	90	100	110
L,	rodzaj A	18	2	25	31	38	45	54	64	74	84	95	108
	rodzaj B	23	28	34	43	53	63	77	90	105	120	138	156
d5		14	16	20	24	30	35	41	48	56	63	72	82
l2	rodzaj A	20	23	27	33	41	48	58	68	79	89	101	114
	rodzaj B	25	30	36	45	56	66	81	94	110	125	144	162
t	rodzaj A	24	28	33	39	49	57	68	80	92	104	117	132
	rodzaj B	29	35	42	51	64	75	91	106	123	140	160	180
Orientacyjna masa	rodzaj A	53	91	175	305	480	884	1745	2727	4245	6624	9100	12850
1000 szt. kg	rodzaj B	55	94	181	321	514	938 ! 1859		2909 _	4571	7056	9960	14050
