4.2 Człon Inercyjny I rzędu

X(t)

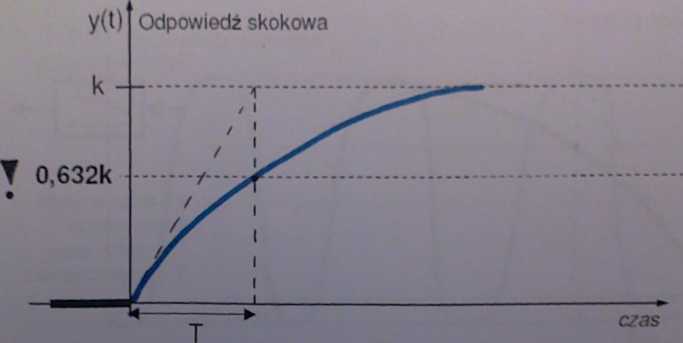

Wymuszenie: skok jednostkowy


Symbol graficzny:

k - współczynnik wzmocnienia

T - stała czasowa

Cechuje go inercja

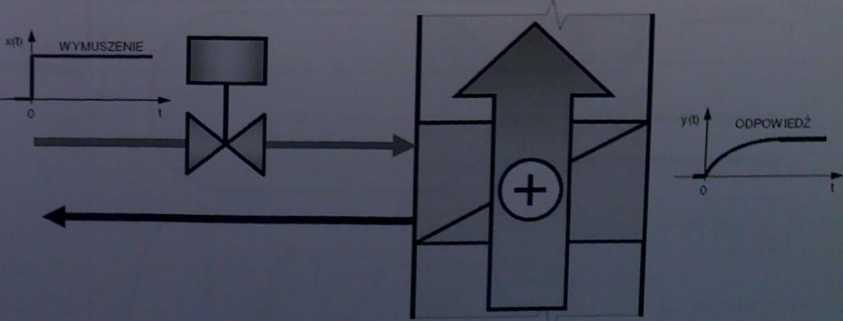

Przykład: wodna nagrzewnica powietrza

Wielkość wejściowa: zmiana przepływu czynnika grzejnego

Wielkość wyjściowa: zmiana temperatury powietrza za nagrzewnica


23
