Belki na podłożu sprężystym

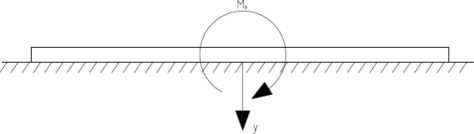

1. Nieskończenie długą belkę o stałej sztywności na zginanie, spoczywającą na podłożu sprężystym, obciążono parą sił o momencie M0. Wyznaczyć równanie ugiętej osi belki i zapisać warunki brzegowe. Dane: El, M0, k
Zapiszmy równanie różniczkowe osi ugiętej belki:
d2y M(x)
dx2 El
Dwukrotnie różniczkując i mnożąc przez El, otrzymamy:
d4y
EI~dx* ~
Gdzie:
qr(x) = ky
k- moduł podłoża sprężystego
Podstawiając:
q O) - ky
Podstawmy:
d4y dx4
+ 4 oc4 y =
q(x)
El
Otrzymaliśmy R.R linii ugięcia belki na podłożu sprężystym
Rozwiązanie tego R.R będzie typu:
y _ eKX(c1cos oc x + C2sin a x) + e~KX (C3cos oc x + C4sin oc x)+ysz
