ZŁĄCZE WIĄZKI BOSCH Z WIĄZKĄ GŁÓWNĄ

13- C ZARNO-C ZERDIONY-C ZUJNIK TEMPERATURY

5    - NIEBIESKI- +12V N.2 UTRYSKIUACZA

12- SZARO-CZARNY-CZUJNIK CIŚNIENIA OLEJU

8    - C ZERDIONO- Z ILONY- +12 V ZŁĄCZA DIAGNOSTYCZNEGO

9    - ZIELONO-C ZARNY- 2 4 KOMPUTERA- OBROTOMIERZ

3 - CZARNO-BIAŁY- +12V PRZEZ ŻÓŁTO-CZERUONY DO ZAU-ELEKTROMAGNETYCZNEGO

1    - CZERUONO-CZARNY- +12V-ZASILA CEDIKE ZAPŁONOUĄ DO 2N

2    - ŻÓŁTO-C ZERUONY- 28 KOMPUTERA - PRZEKAŹNIK POMPY PALIUA

6    - RÓŻOUO-CZARNY- 31 KOMPUTERA -KONTROLKA UTRYSKU

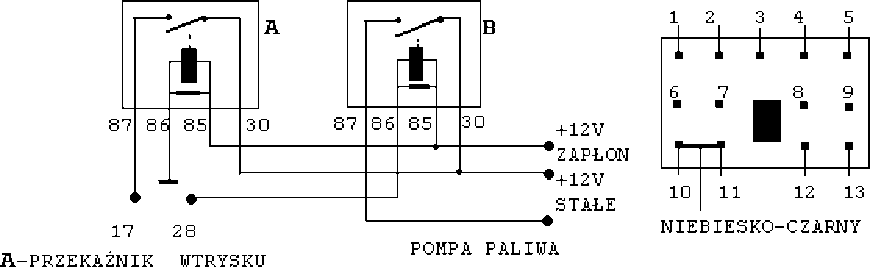

B-PRZEKAŻNIK POMPY PALIUA

PRZEUÓD CZERUONO-CZARNY+12V,POŁĄCZONY U UIĄZCE Z NIEBIESKO-CZARNYM, CZERUONO-BIAŁYM, SZARYM, ZASILA CZUJNIK LAMBDA N2, KOMPUTER N17,CEUKA ZAPŁ N2 16-KOMPUTERA-+12V BEZ UŁĄCZONEGO ZAPŁONU.

1-17-19-KOMPUTERA- +12V PO UŁĄCZENIU ZAPŁONU.
