4. UKŁAD NAPĘDOWY

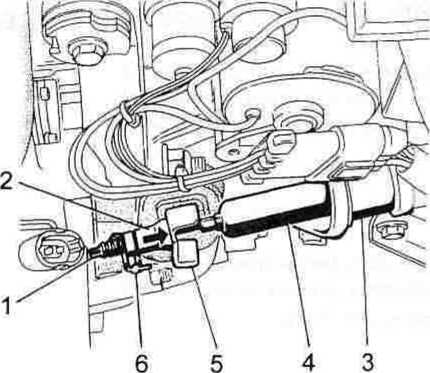

Rys. 4.10. REGULACJA MECHANIZMU WYŁĄCZANIA SPRZĘGŁA
1 - cięgło. 2 - przegub oporowy, 3 - siłownik.
4 - tulejka dystansowa. 5 - widełki wyłączania sprzęgła. 6 - spinka

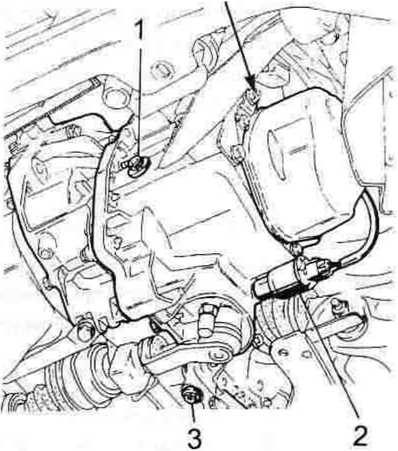

Rys. 4.11. CZUJNIK WŁĄCZONEGO BIEGU
1 - korek otworu do napełnienia I kontroli poziomu ole)u
2 - czujnik z wyła.cznikiem świateł cofania
3 - korek otworu spustu oleju

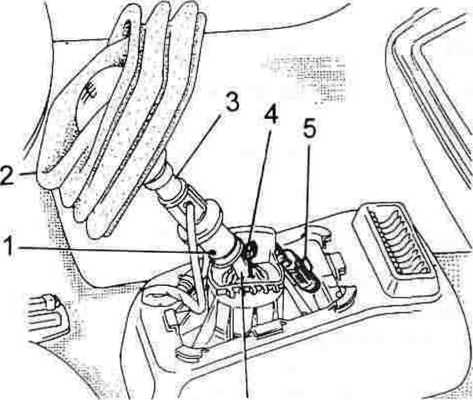

Rys. 4.12. WYMIANA CZUJNIKA W DŹWIGNI ZMIANY BIEGÓW
1 - kolek. 2 - mieszek. 3 - dźwignia zmiany biegów,
4 - koniec cięgła. 5 - złącze elektryczne czujnika,
6 - sworzeń dźwigni zmiany biegów

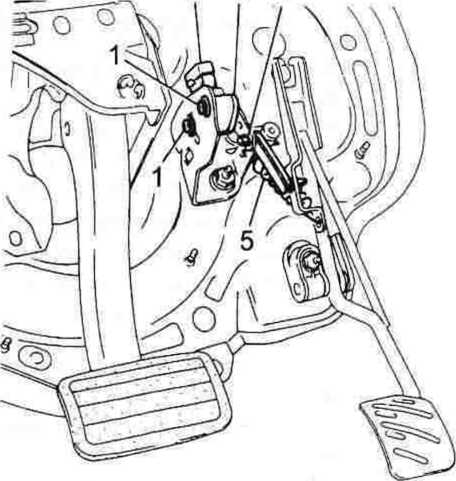

Rys. 4.13. WYMIANA CZUJNIKA POŁOŻENIA PEDAŁU PRZYSPIESZENIA
1 - śruby mocujące czujnik, 2 - złącze elektryczne czuinika, 3 - czujnik. 4 - łącznik cięgła. 5 - sprężyna odciągająca
■ Założyć tulejkę dystansową (4, rys. 4.10) na cięgło tak, aby z jednej strony oparła się o korpus siłownika, a z drugiej strony dotykała do pierścienia na cięgle.
■ Umieścić koniec cięgła (1) z przegubem (2) na widełkach (5). Wcisnąć przegub w otwór widełek, naciskając przy tym na widełki w celu usunięcia luzu.
■ Zacisnąć spinkę (6) w rowku położonym najbliżej przegubu oporowego.
■ Usunąć tulejkę dystansową
■ Odłączyć akumulator.
■ Unieść przód samochodu i ustawić na podstawkach.
■ Wymontować osłonę spod silnika.
■ Spuścić olej ze skrzyni biegów po odkręceniu korka (3, rys. 4.11).
■ Wyciągnąć złącze wtykowe z czujnika włączonego biegu (2).
■ Wykręcić czujnik ze skrzyni biegów.
Czujnik montuje się w kolejności odwrotnej. Zaleca się powlec gwint czujnika środkiem zabezpieczającym przed poluzowaniem, na przykład „Loctite Fren-bloc" i dokręcić momentem 20 N m. Napełnić skrzynię olejem przez otwór po wykręceniu korka (1); skorzystać z opisu na stronie 128.
■ Przy wyłączonym zapłonie wyciągnąć wtyk złącza z czujnika.
■ Wyciągnąć zapinkę pokazaną strzałką na rysunku 2.6.
■ Odłączyć linkę napędu prędkościomierza.
Montaż wykonuje się w kolejności odwrotnej.
■ Odłączyć akumulator.
■ Ściągnąć mieszek (2, rys. 4.12) z zaczepów i przewinąć do góry na dźwigni zmiany biegów.
■ Rozdzielić złącze elektryczne (5).
■ Odczepić od dźwigni koniec cięgna (4) odblokowującego włączenie wstecznego biegu.
■ Włączyć czwarty bieg i wybić kołek (1) za pomocą odpowiedniego przebijaka.
■ Ściągnąć dźwignię zmiany biegów ze sworznia (6). Należy przy tym pamiętać, że dźwignia jest dodatkowo wklejona na sworzeń.
■ Oczyścić sworzeń dźwigni (6) z pozostałości kleju.
■ Powlec sworzeń cienką warstwą środka „Loctite Scelbloc".
■ Włożyć nową dźwignię z czujnikiem na sworzeń tak, aby otwory pod kołek ustawiły się w jednej linii. Usunąć szmatką nadmiar kleju.
■ Wbić w otwór kołek (1).
■ Zaczepić koniec cięgna (4) i połączyć złącze elektryczne (5).
■ Założyć mieszek i sprawdzić poprawność włączania biegu wstecznego.
■ Zaciągnąć hamulec awaryjny.
■ Sprawdzić, czy sprężyna (5, rys. 4.13) odciągająca pedał przyspieszenia jest na swoim miejscu.
■ Odczepić łącznik cięgła (4) na wysokości potencjometru czujnika.
■ Wyciągnąć złącze elektryczne (2).
■ Wykręcić dwie śruby (1) mocujące czujnik do wspornika pedałów.
■ Wyjąć czujnik (3) razem z płytką podstawy.
Czujnik montuje się w kolejności odwrotnej. Czujnik nie występuje w nowej wersji układu sterowania sprzęgłem.
