Vector2003 Seat Ibiza Cordoba

-e

r	_c
i	r	i
	i	l

DO WYŁĄCZNIKÓW DRZWI SEAT’a

t-l—I—2—l~n=

€—E-a

BEZPIECZNIK

AUTOALARMU

20A

ZAPŁON (+15)

CZARNO/ŻÓŁTY (GRUBY 0 5mm)

W SKRZYNCE BEZPIECZNIKÓW SEAT'a

SCHEMAT PODŁĄCZEŃ IA AUT OAL ARM U SILICON VECT0R DO SAMOCHODU SEAT IBIZA/CORDOBA 2002/2003

NOTA:

ZASTOSOWANO DIODY PROSTOWNICZE 1N4001

MODUŁ DYSTRYBUCYJNY SEAT’a

XS4 XS5 XS6

FIOLETOWY

BLOKADA POMPY PALIWA

FIOLETOWY

O

CZARNY - MASA

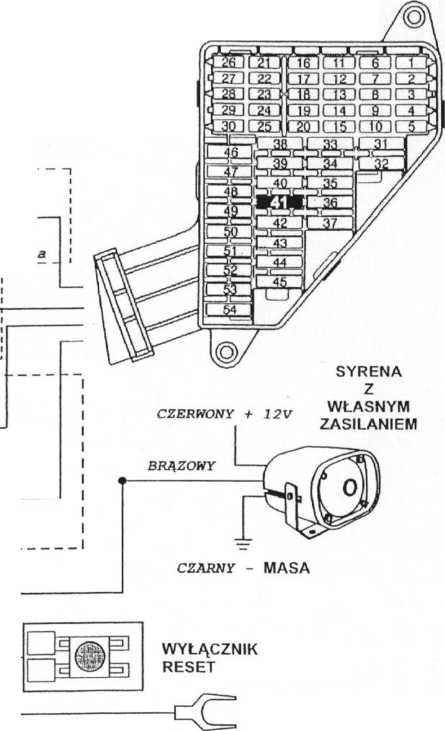

SKRZYNKA BEZPIECZNIKÓW SEAT’a

ZASILANIE GŁÓWNE (+30)

CZERWONY (GRUBY 0 12mm)

W SKRZYNCE BEZPIECZNIKÓW SEAT

CIĄĆ PRZEWÓD GRANATOWO/BIAŁY (0 3,5mm)ZA BEZPIECZNIKIEM 41 W SKRZYNCE BEZPIECZNIKÓW SEAT'a

BRĄZOWY - SYRENA

LED

NIEBIESKO/ŻÓŁTY

MASA DO KAROSERII SAMOCHODU

ROZBROJENIE ALARMU

ZIELONO/CZARNY UZBROJENIE ALARMU

ŻOŁTO/CZARNY

-> ZIELONO/ŻÓŁTY

}

Przewody znajdują się w wiązce do drzwi kierowcy

O

o

O

O

o

i 2“ 6 2"“S 2 “ 6 |	L^~^T1	I ? — —-■?

OPCJA

STEROWANIE FUNKCJĄ KOMFORT D

POMARAŃCZOWY    --

NOTA:

ZASTOSOWANO DIODĘ PROSTOWNICZĄ IN4001

Przewód ŻÓŁTO/NIEBIESKI - 2-i pin w 4-o pinowym złączu (białe) pomiędzy drzwiami kierowcy a słupkiem

DO

PODŁĄCZENIE PRZEWODU SYNCHRO

BIAŁY

NOTA DO D*:

ZASTOSOWAĆ DIODĘ PROSTOWNICZĄ 5 AMPER np: 1N5406

MASA

>•
