142

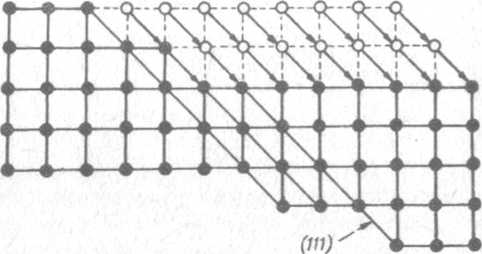

Rys. 5.2. Przedstawienie przemieszczeń atomów występujących podczas przesunięć warstwowych wzdłuż płaszczyzn
poślizgów
Płaszczyzna (110)płaszczyzną Kierunki poślizgów
poślizgu (5 atomów)

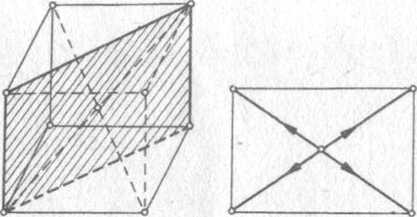

Rys. 5.3* Schematyczne przedstawienie płaszczyzny poślizgu w układzie regularnym, przestrzennie centrowanym
ka układu regularnego przestrzennie centrowanego ma sześć Jednakowych płaszczyzn, poślizgów - płaszczyzny {110} (rys. 5*3), b) siatka układu regularnego płasko centrowanego posiada najgęściej obsadzone atomami płaszczyzny ośmiościanu {111} (rys. 3-4); są cztery takie płaszczyzny i każda ma trzy kierunki poślizgów (rys. 5.5) 1 c) siatka układu heksagonalnego ma jedną płaszczyznę poślizgu - podstawę słupa heksagonalnego (rys. 5.6), w płaszczyźnie tej są trzy kierunki poślizgów.

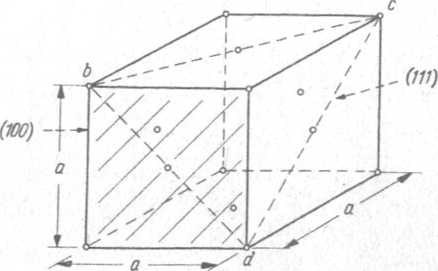

Rys. 5-4. Płaszczyzna poślizgu (100) i kierunki poślizgów w siatce elementarnej układu regularnego, płasko centrowanego.
.Rys. 5»5» Płaszczyzna poślizgu (111) i kierunku poślizgów w siatce elementarnej układu regularnego, płasko centrowanego
Oprócz głównych płaszczyzn poślizgów są jeszcze inne, ale już mniej gęsto obsadzone atomami. Biorą one również swój udział w poślizgach wtedy, gdy zajdą już poślizgi po płaszczyznach głównych.
Jeśli rozpatrzymy działanie sił rozciągających oraz ściskających, to zauważymy, że zsuwające się warstwy w płaszczyznach poślizgowych będą starały ustawić się następująco:
- 143 -
