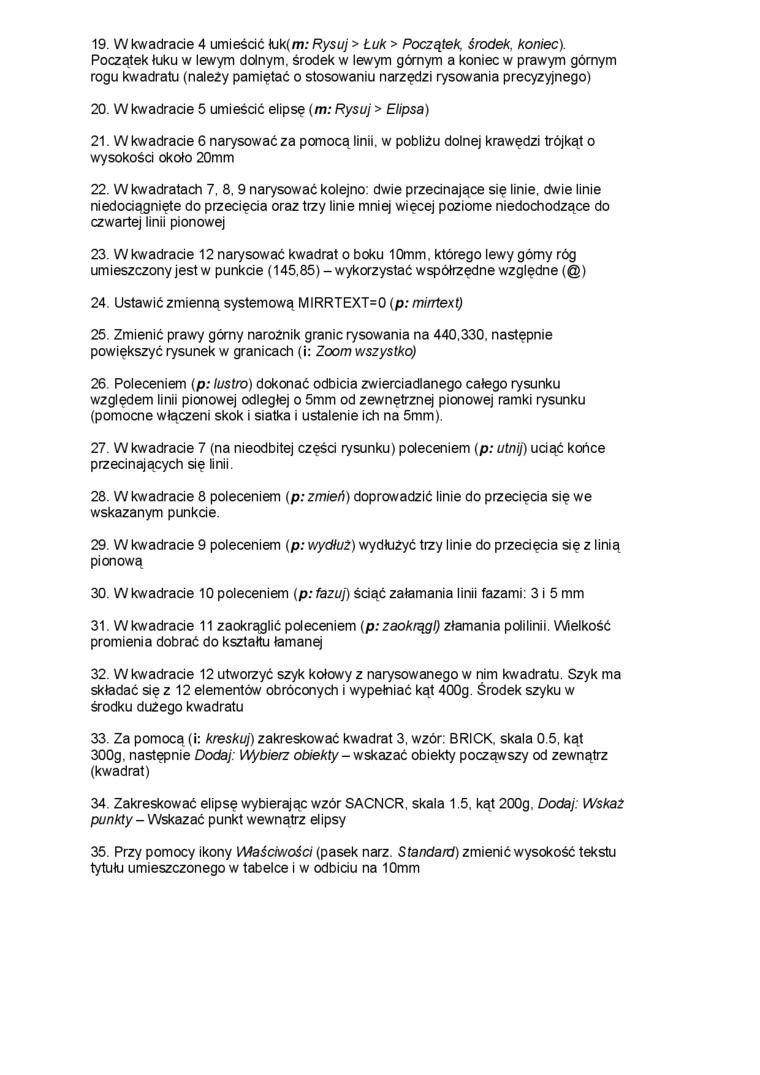

19.    W kwadracie 4 umieścić łuk(m; Rysuj > Łuk > Początek środek koniec).

Początek łuku w lewym dolnym, środek w lewym górnym a koniec w prawym górnym rogu kwadratu (należy pamiętać o stosowaniu narzędzi rysowania precyzyjnego)

20.    W kwadracie 5 umieścić elipsę (m: Rysuj > Elipsa)

21.    W kwadracie 6 narysować za pomocą linii, w pobliżu dolnej krawędzi trójkąt o wysokości około 20mm

22.    W kwadratach 7. 8. 9 narysować kolejno: dwie przecinające się linie, dwie linie niedotiągnięte do przecięcia oraz trzy linie mniej więcej poziome niedochodzące do czwartej linii pionowej

23.    W kwadracie 12 narysować kwadrat o boku 10mm, którego lewy górny róg umieszczonyjestw punkcie (145,85)-wykorzystać współrzędne względne (@)

24.    Ustawić zmienną systemową MIRRTEXT=0 (p; mirrtext)

25.    Zmienić prawy górny narożnik granic rysowania na 440.330. następnie powiększyć rysunek w granicach (i: Zoom wszystko)

26.    Poleceniem (p; lustro) dokonać odbicia zwierciadlanego całego rysunku względem linii pionowej odległej o 5mm od zewnętrznej pionowej ramki rysunku (pomocne włączeni skok i siatka i ustalenie ich na 5mm).

27.    W kwadracie 7 (na nieodbitej części rysunku) poleceniem (p; utnij) uciąć końce przecinających się linii.

28.    W kwadracie 8 poleceniem (p: zmień) doprowadzić linie do przecięcia się we wskazanym punkcie.

29.    W kwadracie 9 poleceniem (p: wydłuż) wydłużyć trzy linie do przecięcia się z linią pionową

30.    W kwadracie 10 poleceniem (p: fazuj) śdąć załamania linii fazami: 3 i 5 mm

31.    W kwadracie 11 zaokrąglić poleceniem (pizaokrągl) złamania polilinii. Wielkość promienia dobrać do kształtu łamanej

32.    W kwadracie 12 utworzyć szyk kołowy z narysowanego w nim kwadratu. Szyk ma składać się z 12 elementów obróconych i wypełniać kąt 400g. Środek szyku w środku dużego kwadratu

33.    Za pomocą (i: kreskuj) zakreskować kwadrat 3. wzór: BRICK, skala 0.5, kąt 300g, następnie Dodaj: Wybierz obiekty- w skazać obiekty począwszy od zewnątrz (kwadrat)

34.    Zakreskować elipsę wybierając wzór SACNCR, skala 1.5. kąt 200g, Dodaj: Wskaż punkty-Wskazać punkt wewnątrz elipsy

35.    Przy pomocy ikony Waściwości (pasek narz. Standard) zmienić wysokość tekstu tytułu umieszczonego w tabelce i w odbiciu na 10mm
