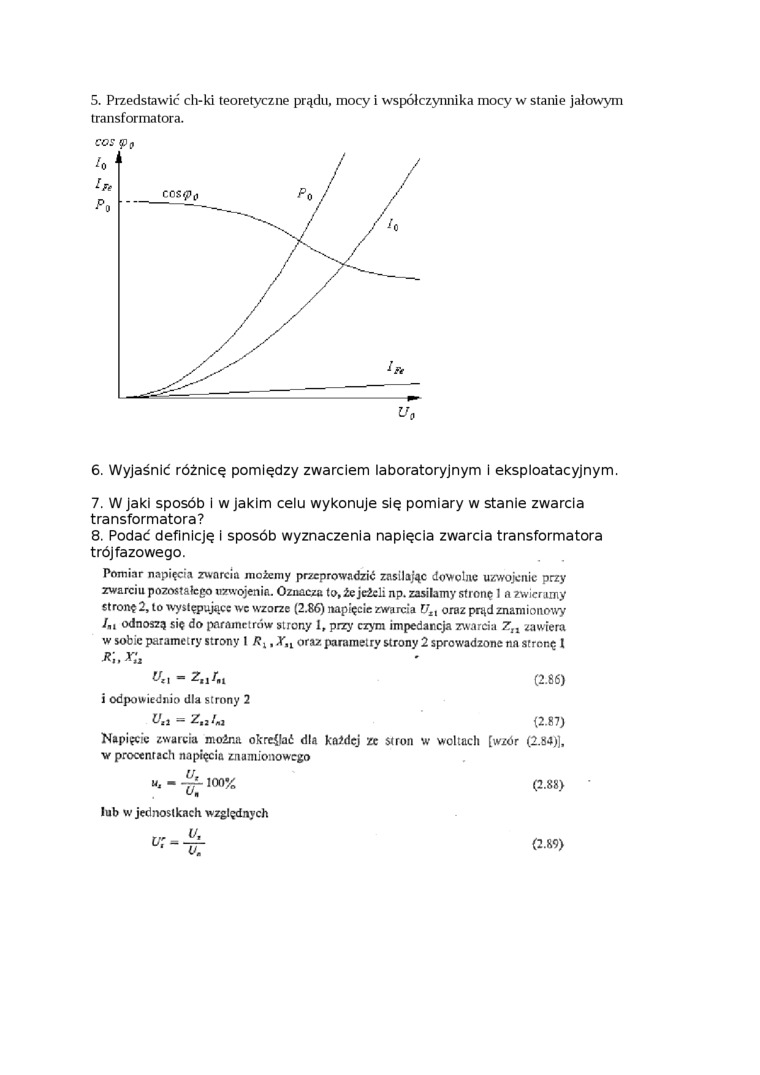

5. Przedstawić ch-ki teoretyczne prądu, mocy i współczynnika mocy w stanie jałowym transformatora.

COS Pt

u

^Fe

Po

6.    Wyjaśnić różnicę pomiędzy zwarciem laboratoryjnym i eksploatacyjnym.

7.    W jaki sposób i w jakim celu wykonuje się pomiary w stanie zwarcia transformatora?

8.    Podać definicję i sposób wyznaczenia napięcia zwarcia transformatora trójfazowego.

Pomiar napięcia zwarcia możemy przeprowadzić zasilając dowolne uzwojenie przy zwarciu pozostałego uzwojenia. Oznacza to, że jeżeli np. zasilamy stronę 1 a 2wicramy Stronę2, to występujące wc wzorze (2.86) napięcie zwarcia U_tl oraz prąd znamionowy /„i odnoszą się do parametrów strony 1, przy czym impedancja zwarcia 7,_IX zawiera w sobie parametry strony 1 /?_x, X_n oraz parametry strony 2 sprowadzone nn stronę l

(2.86)

(2.87)

Napięcie zwarcia można określać dla każdej ze stron w woltach [wzór (2.84)], w procentach napięcia znamionowego

u.

(2.88)

lub w jednostkach względnych

(2.89)
