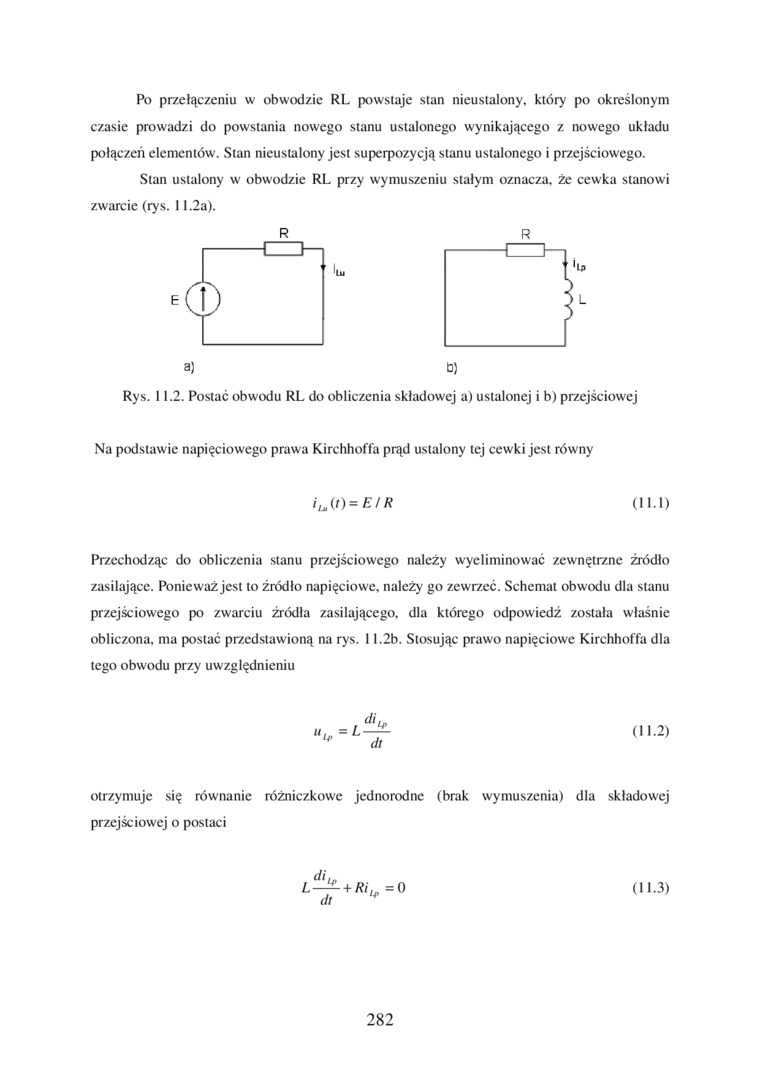

Po przełączeniu w obwodzie RL powstaje stan nieustalony, który po określonym czasie prowadzi do powstania nowego stanu ustalonego wynikającego z nowego układu połączeń elementów. Stan nieustalony jest superpozycją stanu ustalonego i przejściowego.

Stan ustalony w obwodzie RL przy wymuszeniu stałym oznacza, że cewka stanowi zwarcie (rys. 11.2a).

©

a)

Rys. 11.2. Postać obwodu RL do obliczenia składowej a) ustalonej i b) przejściowej

Na podstawie napięciowego prawa Kirchhoffa prąd ustalony tej cewki jest równy

(Ul)

i_lM(t) = E/R

Przechodząc do obliczenia stanu przejściowego należy wyeliminować zewnętrzne źródło zasilające. Ponieważ jest to źródło napięciowe, należy go zewrzeć. Schemat obwodu dla stanu przejściowego po zwarciu źródła zasilającego, dla którego odpowiedź została właśnie obliczona, ma postać przedstawioną na rys. 11.2b. Stosując prawo napięciowe Kirchhoffa dla tego obwodu przy uwzględnieniu

u

Lp

(11.2)

otrzymuje się równanie różniczkowe jednorodne (brak wymuszenia) dla składowej przejściowej o postaci

+ Ri,

= 0

(1L3)

282
