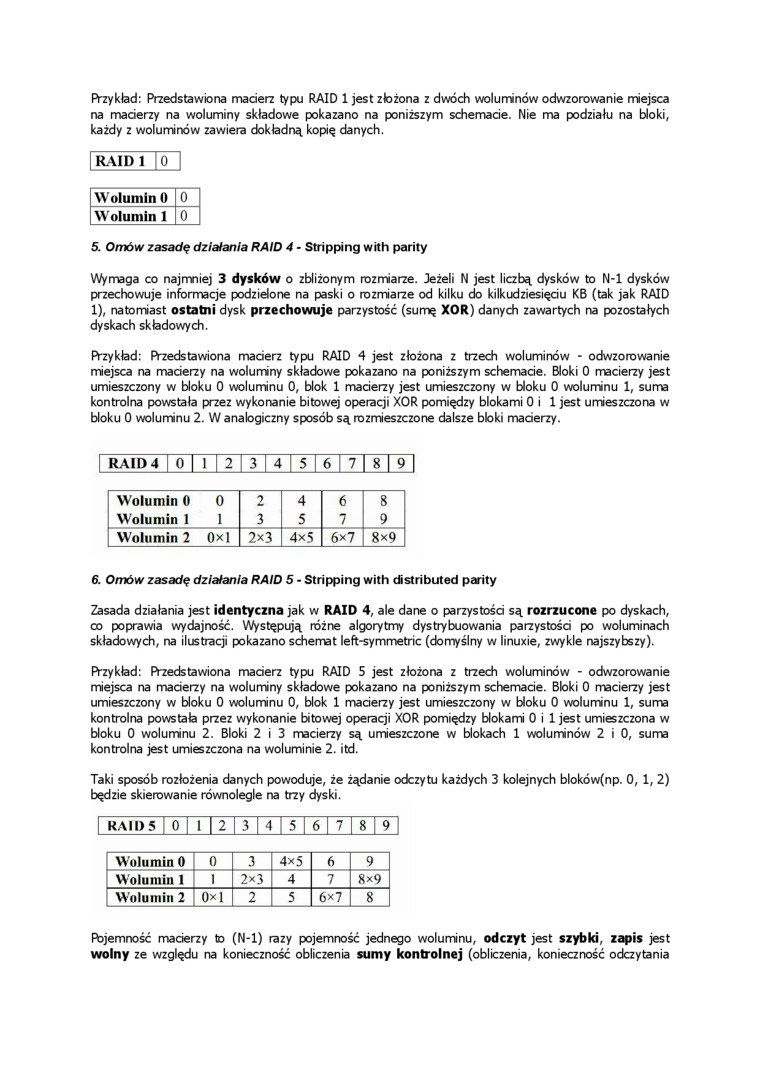

Przykład: Przedstawiona macierz typu RAID 1 jest złożona z dwóch woluminów odwzorowanie miejsca na macierzy na woluminy składowe pokazano na poniższym schemacie. Nie ma podziału na bloki, każdy z woluminów zawiera dokładną kopię danych.

RAID 1

0

Wolumin 0	0
Wolumin 1	0

5. Omów zasadę działania RAID 4 - Stripping with parity

Wymaga co najmniej 3 dysków o zbliżonym rozmiarze. Jeżeli N jest liczbą dysków to N-l dysków przechowuje informacje podzielone na paski o rozmiarze od kilku do kilkudziesięciu KB (tak jak RAID 1), natomiast ostatni dysk przechowuje parzystość (sumę XOR) danych zawartych na pozostałych dyskach składowych.

Przykład: Przedstawiona macierz typu RAID 4 jest złożona z trzech woluminów - odwzorowanie miejsca na macierzy na woluminy składowe pokazano na poniższym schemacie. Bloki 0 macierzy jest umieszczony w bloku 0 woluminu 0, blok 1 macierzy jest umieszczony w bloku 0 woluminu 1, suma kontrolna powstała przez wykonanie bitowej operacji XOR pomiędzy blokami 0 i 1 jest umieszczona w bloku 0 woluminu 2. W analogiczny sposób są rozmieszczone dalsze bbki macierzy.

| RAID 4 |0| 1 |2|3|4lS|6|7|8l9|

Wolumin 0 0 Wolumin 1 1	2 3	4 5	6 7	8 9
Wolumin 2 0x1	2x3	4x5	6x7	8x9

6. Omów zasadę działania RAID 5 - Stripping with distributed parity

Zasada działania jest identyczna jak w RAID 4, ale dane o parzystości są rozrzucone po dyskach, co poprawia wydajność. Występują różne algorytmy dystrybuowania parzystości po woluminach składowych, na ilustracji pokazano schemat left-symmetric (domyślny w linuxie, zwykle najszybszy).

Przykład: Przedstawiona macierz typu RAID 5 jest złożona z trzech woluminów - odwzorowanie miejsca na macierzy na woluminy składowe pokazano na poniższym schemacie. Bbki 0 rracierzy jest umieszczony w bloku 0 woluminu 0, blok 1 macierzy jest umieszczony w bloku 0 woluminu 1, suma kontrolna powstała przez wykonanie bitowej operacji XOR pomiędzy blokami 0 i 1 jest umieszczona w bloku 0 woluminu 2. Bloki 2 i 3 macierzy są umieszczone w blokach 1 woluminów 2 i 0, suma kontrolna jest umieszczona na woluminie 2. itd.

Taki sposób rozłożenia danych powoduje, że żądanie odczytu każdych 3 kolejnych bloków(np. 0, 1, 2) będzie skierowanie równolegle na trzy dyski.

1 RAID 5 |0|l|2|3|4l5l6|7|8l9l

Wolumin 0	0	3	4x5	6	9
Wolumin 1	1	2x3	4	7	8x9
Wolumin 2	0x1	2	5	6x7	8

Fbjemność macierzy to (N-l) razy pojemność jednego woluminu, odczyt jest szybki, zapis jest wolny ze względu na konieczność obliczenia sumy kontrolnej (obliczenia, konieczność odczytania
