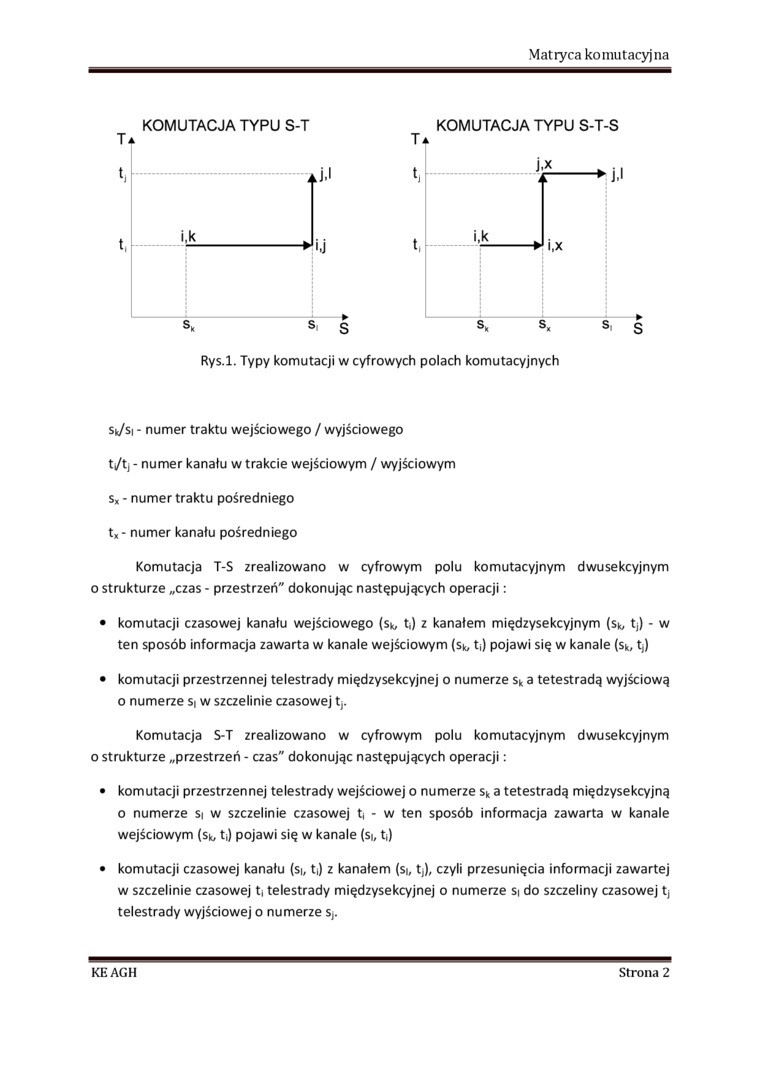

Matryca komutacyjna

KOMUTACJA TYPU S-T		i i
i	- k ^1	JJ
		Tj

^sk    s, s

KOMUTACJA TYPU S-T-S

	j,x		: i
	i		JJ
i,	k ,	i,x
			-►

S,    S,    ś, I

Rys.l. Typy komutacji w cyfrowych polach komutacyjnych

Sk/si - numer traktu wejściowego / wyjściowego

t/tj - numer kanału w trakcie wejściowym / wyjściowym

s¹ - numer traktu pośredniego

t_x- numer kanału pośredniego

Komutacja T-S zrealizowano w cyfrowym polu komutacyjnym dwusekcyjnym o strukturze „czas - przestrzeń" dokonując następujących operacji:

•    komutacji czasowej kanału wejściowego (Sk, t,) z kanałem międzysekcyjnym (Sk, tj) - w ten sposób informacja zawarta w kanale wejściowym (Sk, tj) pojawi się w kanale (s^ tj)

•    komutacji przestrzennej telestrady międzysekcyjnej o numerze s_k a tetestradą wyjściową o numerze S| w szczelinie czasowej tj.

Komutacja S-T zrealizowano w cyfrowym polu komutacyjnym dwusekcyjnym o strukturze „przestrzeń - czas" dokonując następujących operacji:

•    komutacji przestrzennej telestrady wejściowej o numerze s_k a tetestradą międzysekcyjną o numerze Si w szczelinie czasowej tj ¹ w ten sposób informacja zawarta w kanale wejściowym (Sk, tj) pojawi się w kanale (si, ti)

KE AGH Strona 2

1

   komutacji czasowej kanału (si, ti) z kanałem (si, tj), czyli przesunięcia informacji zawartej w szczelinie czasowej tj telestrady międzysekcyjnej o numerze Si do szczeliny czasowej tj telestrady wyjściowej o numerze Sj.
