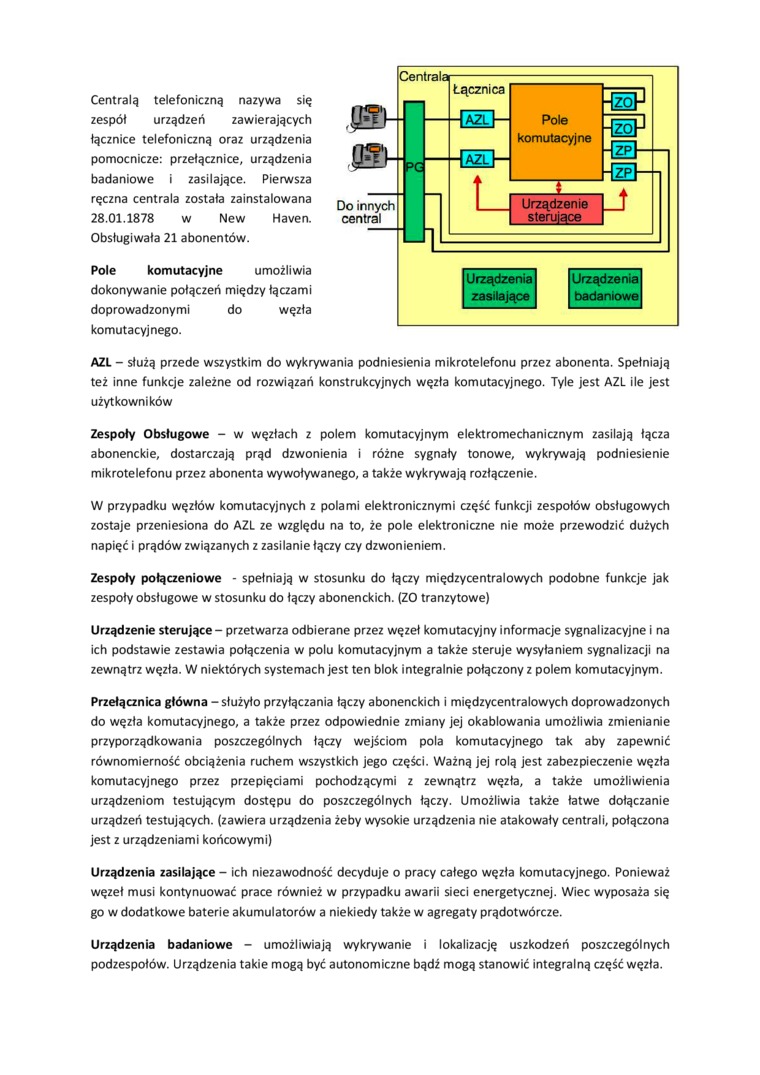

Centralą telefoniczną nazywa się zespół urządzeń zawierających łącznice telefoniczną oraz urządzenia pomocnicze: przełącznice, urządzenia badaniowe i zasilające. Pierwsza ręczna centrala została zainstalowana 28.01.1878 w New Haven.

Obsługiwała 21 abonentów.

Urządzenia

Urządzenia

zasilające

badaniowe


Pole komutacyjne umożliwia dokonywanie połączeń między łączami doprowadzonymi do węzła komutacyjnego.

AZL - służą przede wszystkim do wykrywania podniesienia mikrotelefonu przez abonenta. Spełniają też inne funkcje zależne od rozwiązań konstrukcyjnych węzła komutacyjnego. Tyle jest AZL ile jest użytkowników

Zespoły Obsługowe - w węzłach z polem komutacyjnym elektromechanicznym zasilają łącza abonenckie, dostarczają prąd dzwonienia i różne sygnały tonowe, wykrywają podniesienie mikrotelefonu przez abonenta wywoływanego, a także wykrywają rozłączenie.

W przypadku węzłów komutacyjnych z polami elektronicznymi część funkcji zespołów obsługowych zostaje przeniesiona do AZL ze względu na to, że pole elektroniczne nie może przewodzić dużych napięć i prądów związanych z zasilanie łączy czy dzwonieniem.

Zespoły połączeniowe - spełniają w stosunku do łączy międzycentralowych podobne funkcje jak zespoły obsługowe w stosunku do łączy abonenckich. (ZO tranzytowe)

Urządzenie sterujące - przetwarza odbierane przez węzeł komutacyjny informacje sygnalizacyjne i na ich podstawie zestawia połączenia w polu komutacyjnym a także steruje wysyłaniem sygnalizacji na zewnątrz węzła. W niektórych systemach jest ten blok integralnie połączony z polem komutacyjnym.

Przełącznica główna - służyło przyłączania łączy abonenckich i międzycentralowych doprowadzonych do węzła komutacyjnego, a także przez odpowiednie zmiany jej okablowania umożliwia zmienianie przyporządkowania poszczególnych łączy wejściom pola komutacyjnego tak aby zapewnić równomierność obciążenia ruchem wszystkich jego części. Ważną jej rolą jest zabezpieczenie węzła komutacyjnego przez przepięciami pochodzącymi z zewnątrz węzła, a także umożliwienia urządzeniom testującym dostępu do poszczególnych łączy. Umożliwia także łatwe dołączanie urządzeń testujących, (zawiera urządzenia żeby wysokie urządzenia nie atakowały centrali, połączona jest z urządzeniami końcowymi)

Urządzenia zasilające - ich niezawodność decyduje o pracy całego węzła komutacyjnego. Ponieważ węzeł musi kontynuować prace również w przypadku awarii sieci energetycznej. Wiec wyposaża się go w dodatkowe baterie akumulatorów a niekiedy także w agregaty prądotwórcze.

Urządzenia badaniowe - umożliwiają wykrywanie i lokalizację uszkodzeń poszczególnych podzespołów. Urządzenia takie mogą być autonomiczne bądź mogą stanowić integralną część węzła.
