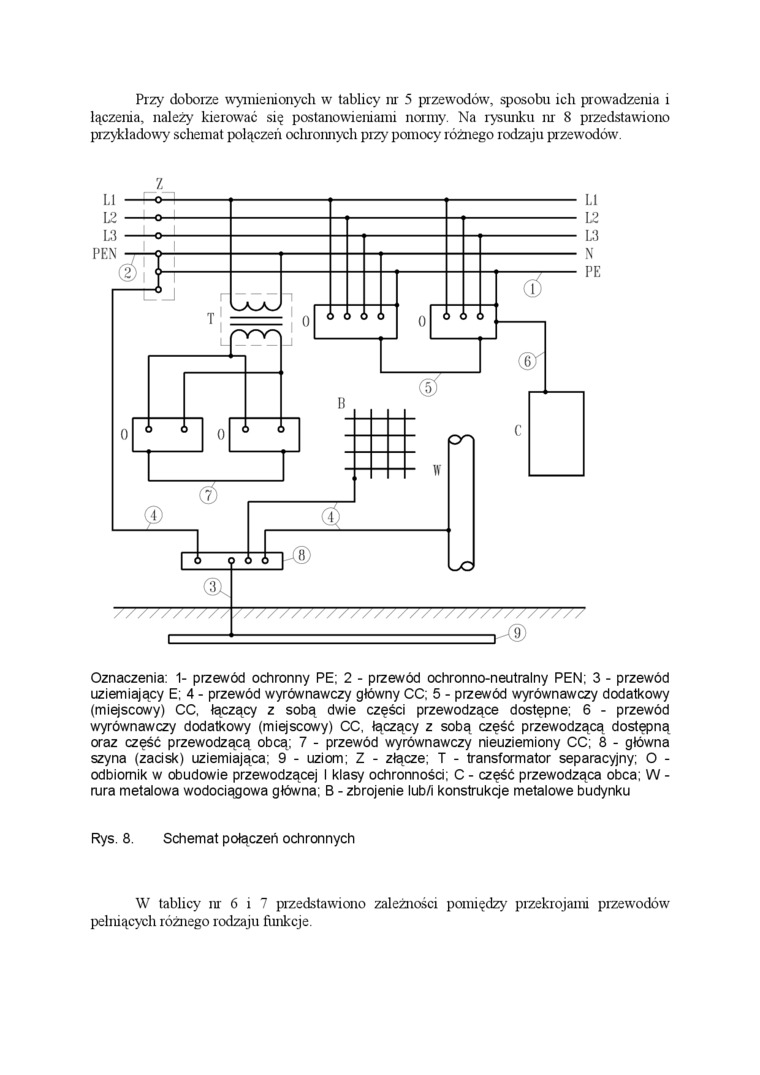

Przy doborze wymienionych w tablicy nr 5 przewodów, sposobu ich prowadzenia i łączenia, należy kierować się postanowieniami normy. Na rysunku nr 8 przedstawiono przykładowy schemat połączeń ochronnych pizy pomocy różnego rodzaju przewodów.

Z

Oznaczenia: 1- pizewód ochronny PE; 2 - przewód ochronno-neutralny PEN: 3 - przewód uziemiający E: 4 - przewód wyrównawczy główny CC: 5 - przewód wyrównawczy dodatkowy (miejscowy) CC. łączący z sobą dwie części przewodzące dostępne: 6 - przewód wyrównawczy dodatkowy (miejscowy) CC, łączący z sobą część przewodzącą dostępną oraz część przewodzącą obcą: 7 - przewód wyrównawczy nieuziemiony CC: 8 - główna szyna (zacisk) uziemiająca: 9 - uziom: Z - złącze: T - transformator separacyjny: O -odbiornik w obudowie przewodzącej I klasy ochronnośd: C - część przewodząca obca: W -rura metalowa wodociągowa główna: B - zbrojenie lub/i konstrukcje metalowe budynku

Rys. 8. Schemat połączeń ochronnych

W tablicy nr 6 i 7 przedstawiono zależności pomiędzy przekrojami przewodów pełniących różnego rodzaju funkcje.
