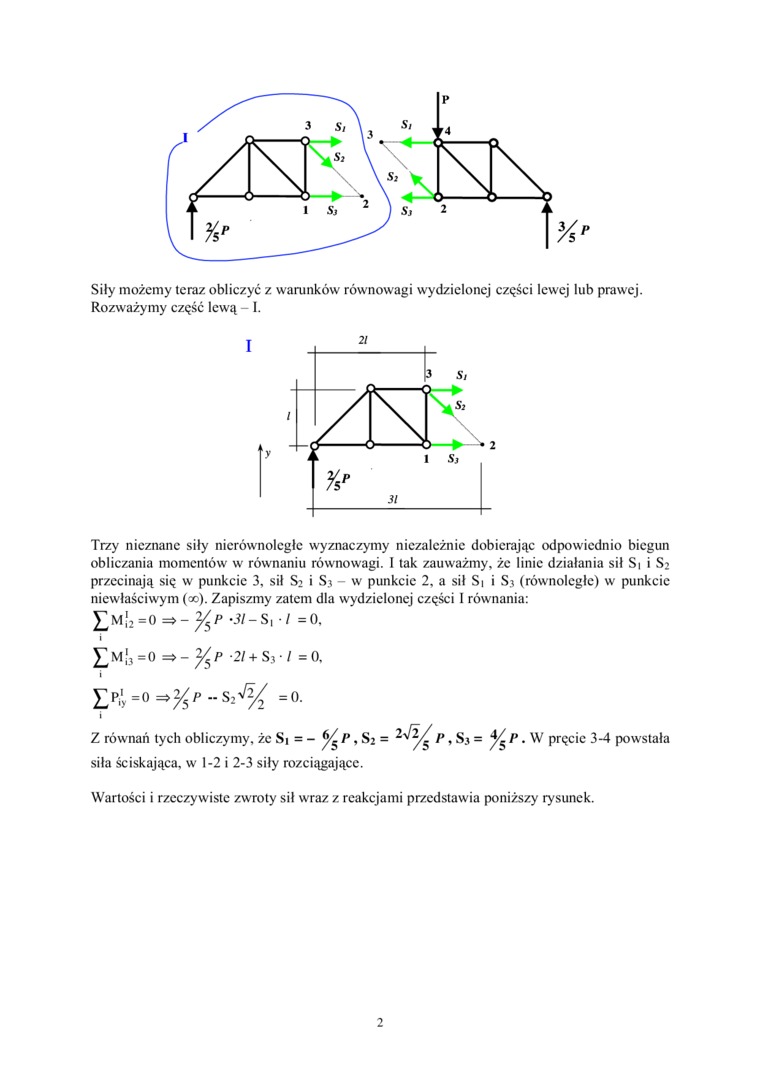

Siły możemy teraz obliczyć z warunków równowagi wydzielonej części lewej lub prawej. Rozważymy część lewą - I.

Trzy nieznane siły nicrównolcgłc wyznaczymy niezależnie dobierając odpowiednio biegun obliczania momentów w równaniu równowagi. I tak zauważmy, że linie działania sił Si i S2 przecinają się w punkcie 3, sił S2 i S3 - w punkcie 2, a sił Si i S3 (równoległe) w punkcie niewłaściwym (00). Zapiszmy zatem dla wydzielonej części 1 równania:

£m;₂ =0 =*- y₅p *j/-s, •/ =0,

i

£mj₃ =0 => - y₅p 21+S3 • / = o,

i

E^p4-^0=>K'-s Ąi =°-

i

Z równań tych obliczymy, że Si = - ^P, S2 = P,Sj= ^/*. W pręcie 3-4 powstała siła ściskająca, w 1-2 i 2-3 siły rozciągające.

Wartości i rzeczywiste zwroty sił wraz z reakcjami przedstawia poniższy rysunek.
