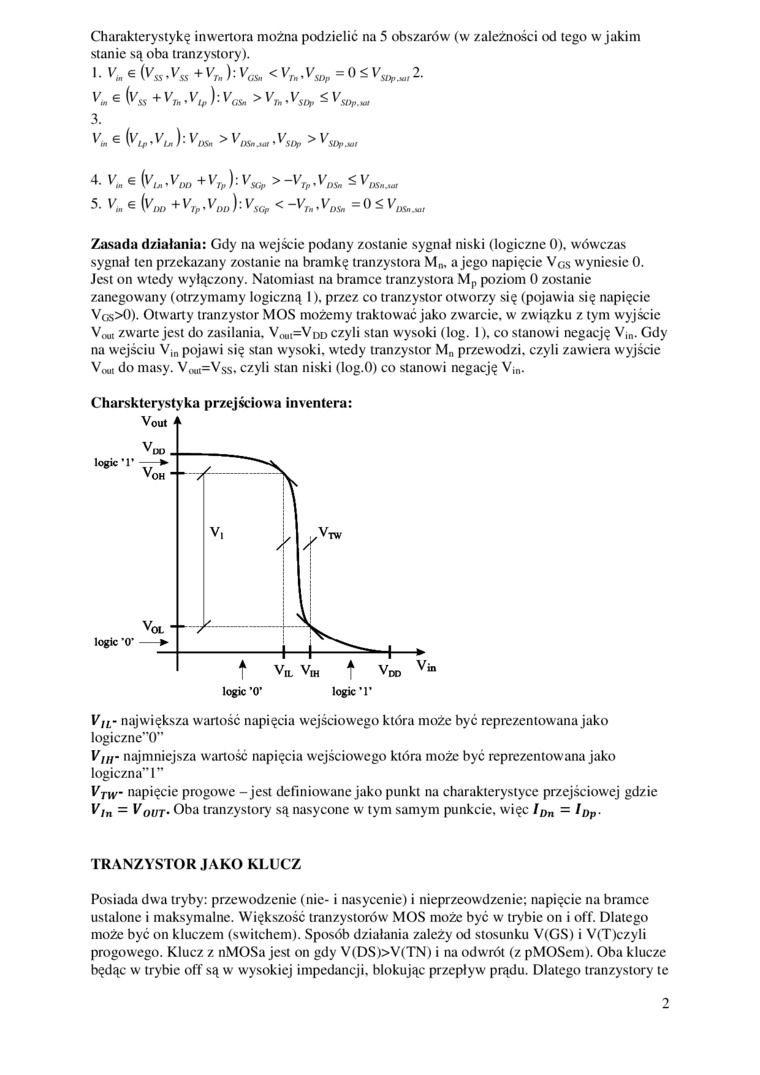

Charakterystykę inwertora można podzielić na 5 obszarów (w zależności od tego w jakim stanie są oba tranzystory).

1- V„ 6 (VH,VS + Vr,):Vcs. <VVV=0£VV-,2-e (va + V„ ,v,r ):VCSp>Vn ,VSI¥ < Vmpiip 3.

V* 6 (VvJ:V,«. > V,«......VSI¥ >

4- V„ 6 (vu,Vm +vJ:VSCp >-VTr,VDS,

5. V. € (v,„ +V„.VIM):Vst¥ <-V,.,VDfc =0 5

Zasada działania: Gdy na wejście podany zostanie sygnał niski (logiczne 0). wówczas sygnał ten przekazany zostanie na bramkę tranzystora Mn. a jego napięcie Vgs wyniesie 0.

Jest on wtedy wyłączony. Natomiast na bramce tranzystora Mp poziom 0 zostanie zanegowany (otrzymamy logiczną 1), przez co tranzystor otworzy się (pojawia się napięcie Vgs>0). Otwarty tranzystor MOS możemy traktować jako zwarcie, w związku z tym wyjście Vom zwarte jest do zasilania. VM|=Vdd czyli stan wysoki (log. 1), co stanowi negację Vj„. Gdy na wejściu Vin pojawi się stan wysoki, wtedy tranzystor Mn przewodzi, czyli zawiera wyjście Yc*, do masy. Vout=Vss. czyli stan niski (log.O) co stanowi negację Vjn.

Charskterystyka przejściowa inventera:

V/L- największa wartość napięcia wejściowego która może być reprezentowana jako logiczne"0"

Vnr najmniejsza w artość napięcia wejściowego która może być reprezentowana jako logiczna” 1 ”

VTW- napięcie progowe - jest definiow ane jako punkt na charakterystyce przejściowej gdzie Vin ~ Vout' Oba tranzystory są nasycone w tym samym punkcie, więc lDn =Idp

TRANZYSTOR JAKO KLUCZ

Posiada dwa tryby: przewodzenie (nie- i nasycenie) i nieprzeowdzenie; napięcie na bramce ustalone i maksymalne. Większość tranzystorów MOS może być w trybie on i off. Dlatego może być on kluczem (switchem). Sposób działania zależy od stosunku V(GS) i V(T)czyli progowego. Klucz z nMOSa jest on gdy V(DS)>V(TN) i na odwrót (z pMOSem). Oba klucze będąc w trybie off są w wysokiej impedancji. blokując przepływ prądu. Dlatego tranzystory te

2
