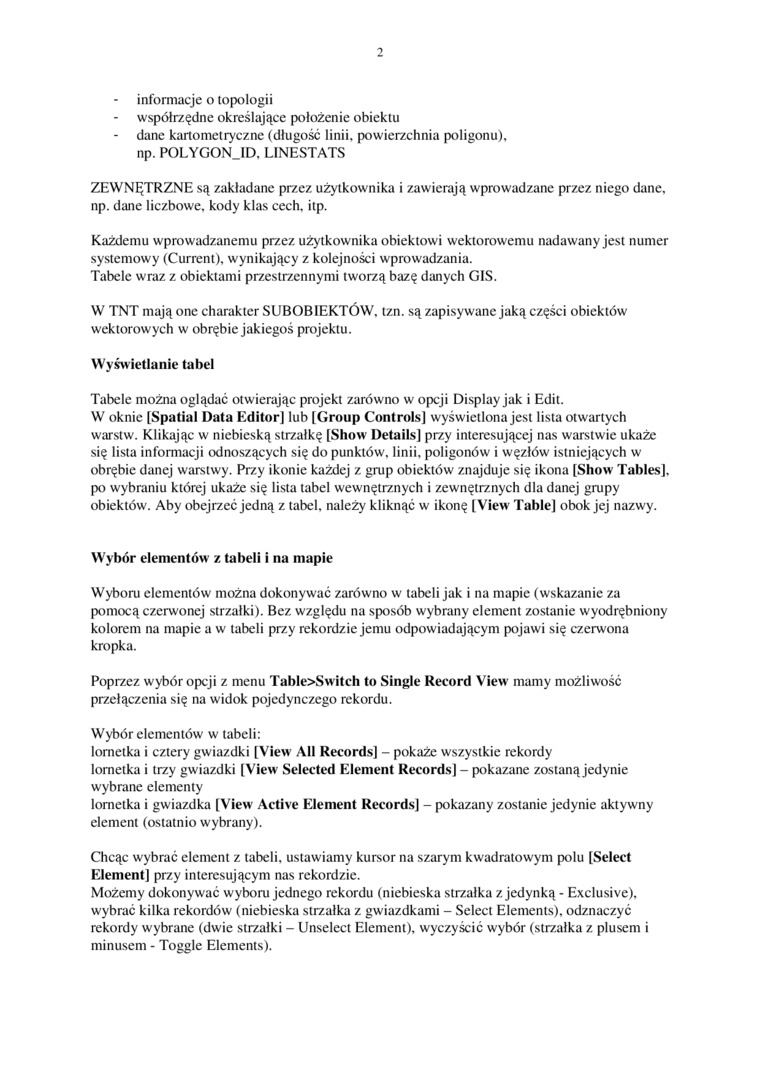

informacje o topologii

współrzędne określające położenie obiektu

dane kartometryczne (długość linii, powierzchnia poligonu).

np. POLYGONJD, LINESTATS

ZEWNĘTRZNE są zakładane przez użytkownika i zawierają wprowadzane przez niego dane. np. dane liczbowe, kody klas cech, itp.

Każdemu wprowadzanemu przez użytkownika obiektowi wektorowemu nadawany jest numer systemowy (Current). wynikający z kolejności wprowadzania.

Tabele wraz z obiektami przestrzennymi tworzą bazę danych GIS.

W TNT mają one charakter SUBOBIEKTÓW, tzn. są zapisywane jaką części obiektów wektorowych w obrębie jakiegoś projektu.

Wyświetlanie tabel

Tabele można oglądać otwierając projekt zarówno w opcji Display jak i Edit.

W oknie [Spatial Data Editor] lub [Group Controls] wyświetlona jest lista otwartych warstw. Klikając w niebieską strzałkę [Show Details] przy interesującej nas warstwie ukaże się lista informacji odnoszących się do punktów, linii, poligonów i węzłów istniejących w obrębie danej warstwy. Przy ikonie każdej z grup obiektów znajduje się ikona [Show Tables]. po wybraniu której ukaże się lista tabel wewnętrznych i zewnętrznych dla danej grupy obiektów. Aby obejrzeć jedną z tabel, należy kliknąć w ikonę [View Table] obok jej nazwy.

Wybór elementów z tabeli i na mapie

Wyboru elementów można dokonywać zarówno w tabeli jak i na mapie (wskazanie za pomocą czerwonej strzałki). Bez względu na sposób wybrany element zostanie wyodrębniony kolorem na mapie a w tabeli przy rekordzie jemu odpowiadającym pojawi się czerwona kropka.

Poprzez wybór opcji z menu Table>Switch to Single Record View mamy możliwość przełączenia się na widok pojedynczego rekordu.

Wybór elementów w tabeli:

lornetka i cztery gwiazdki [View AU Records] - pokaże wszystkie rekordy

lornetka i trzy gwiazdki [View Selected Element Records 1 - pokazane zostaną jedynie

wybrane elementy

lornetka i gwiazdka [View Active Element Records] - pokazany zostanie jedynie aktywny element (ostatnio wybrany).

Chcąc wybrać element z tabeli, ustawiamy kursor na szarym kwadratowym polu [Select Element] przy interesującym nas rekordzie.

Możemy dokonywać wyboru jednego rekordu (niebieska strzałka z jedynką - Exclusive), wybrać kilka rekordów (niebieska strzałka z gwiazdkami - Select Elemcnts), odznaczyć rekordy wybrane (dwie strzałki - Unselect Element), wyczyścić wybór (strzałka z plusem i minusem - Toggle Elements).
