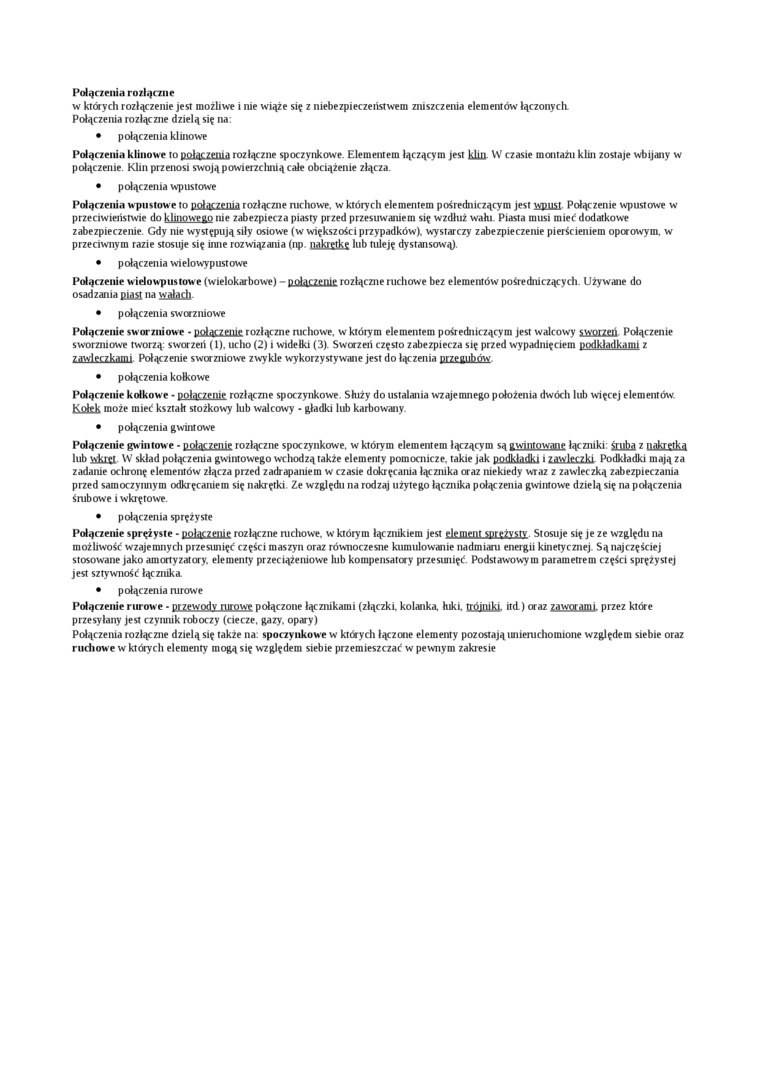

Połąc /filia rozłączne

w których rozłączenie jest możliwe i nie wiąże się z niebezpieczeiistwem zniszczenia elementów łączonych.

Połączenia rozłączne dzielą się na:

•    połączenia klinowe

Połączenia klinowe to połączema rozłączne spoczynkowe. Elementem łączącym jest klin. W czasie montażu klin zostaje wbijany w połączenie. Klin przenosi swoją powierzchnią całe obciążenie złącza.

•    połączenia wpustowe

Połączenia wpustowe to połączenia rozłączne mchowe, w których elementem pośredniczącym jest wpust. Połączenie wpustowe w przeciwieństwie do klinowego nie zabezpiecza piasty przed przesuwaniem się wzdłuż wału. Piasta musi mieć dodatkowe zabezpieczenie. Gdy nie występują siły osiowe (w większości przypadków), wystarcz)' zabezpieczenie pierścieniem oporowym, w przeciwnym razie stosuje się inne rozwiązania (np nakrętkę lub mleję dystansową).

•    połączenia wielowypustowe

Połączenie wielo wpustów e (wielokąt bowe) - połączenie rozłączne ruchowe bez elementów pośrechiiczących. Używane do osadzania piast na wałach.

•    połączenia sworzniowe

Połączenie sworzniowe • połączenie rozłączne mchowe, w którym elementem pośredniczącym jest walcowy sworzeń. Połączenie sworziuowe tworzą: sworzeń (1). ucho (2) i widełki (3). Sworzeń często zabezpiecza się przed wypadiuęciem podkładkami z zawleczkami Połączenie sworzniowe zwykle wykorzystywane jest do łączenia przegubów

•    połączenia kołkowe

Połączenie kołkow e - połączenie rozłączne spoczynkowe Służy do ustalania wzajemnego położenia dwóch lub więcej elementów. Kołek może mieć kształt stożkowy lub walcowy • gładki lub karbowany

•    połączenia gwintowe

Połączenie gwintowe - połączenie rozłączne spoczynkowe, w którym elementem łączącym są gwintowane łączniki śruba z nakrętka lub wkręt. \V' skład połączeiua gwintowego wcliodzą także elementy pomocnicze, takie jak podkładki i zawleczkę Podkładki mają za zadanie ochronę elementów złącza przed zadrapaniem w czasie dokręcania łącznika oraz niekiedy wraz z zawleczką zabezpieczania przed samoczynnym odkręcaniem się nakrętki. Ze względu na rodzaj użytego łącznika połączenia gwintowe dzielą się na połączenia śmbowe i wkrętowe.

•    połączenia sprężyste

Połączenie sprężyste - połaczeme rozłączne mchowe, w którym łącznikiem jest element sprężysty. Stosuje się je ze względu na możliwość wzajemnych przesunięć części maszyn oraz równoczesne kumulowanie nadmiaru energii kinetycznej. Są najczęściej stosowane jako amortyzatory, elementy przeciążeiuowe lub kompensatory przesunięć. Podstawowym parametrem części sprężystej jest sztywność łącznika.

•    połączenia rurowe

Połączenie rurowe - przewody rurowe połączone łącznikami (złączki kolanka, łuki. trójniki, itd.) oraz zaworami przez które przesyłany jest czynnik roboczy (ciecze, gazy. opary)

Połączeiua rozłączne dzielą się także na: spoczynkowe w których łączone elementy pozostają imiemchomione względem siebie oraz rudiowe w których elementy mogą się względem siebie przemieszczać w pewnym zakresie
