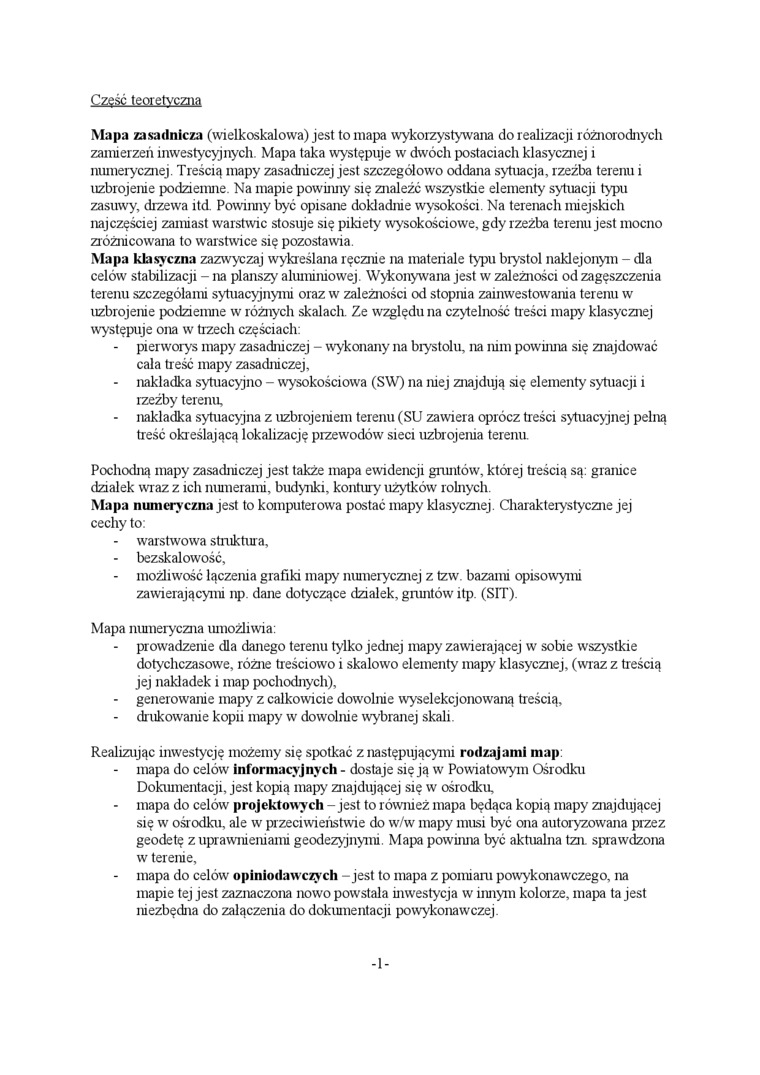

Część .teoretyczna

Mapa zasadnicza (wielkoskalowa) jest to mapa wykorzystywana do realizacji różnorodnych zamierzeń inwestycyjnych. Mapa taka występuje w dwóch postaciach klasycznej i numerycznej. Treścią mapy zasadniczej jest szczegółowo oddana sytuacja, rzeźba terenu i uzbrojenie podziemne. Na mapie powiimy się znaleźć wszystkie elementy sytuacji typu zasuwy, drzewa itd. Powinny być opisane dokładnie wysokości. Na terenach miejskich najczęściej zamiast warstwie stosuje się pikiety wysokościowe, gdy rzeźba terenu jest mocno zróżnicowana to warstwice się pozostawia.

Mapa klasyczna zazwyczaj wykreślana ręcznie na materiale typu biystol naklejonym - dla celów stabilizacji - na planszy aluminiowej. Wykonywana jest w zależności od zagęszczenia terenu szczegółami sytuacyjnymi oraz w zależności od stopnia zainwestowania terenu w uzbrojenie podziemne w różnych skalach. Ze względu na czytelność treści mapy klasycznej występuje ona w trzech częściach:

pierworys mapy zasadniczej - wykonany na brystołu, na nim powinna się znajdować cała treść mapy zasadniczej,

-    nakładka sytuacyjno - wysokościowa (SW) na niej znajdują się elementy sytuacji i rzeźby terenu,

-    nakładka sytuacyjna z uzbrojeniem terenu (SU zawiera oprócz treści sytuacyjnej pełną treść określającą lokalizację przewodów sieci uzbrojenia terenu.

Pochodną mapy zasadniczej jest także mapa ewidencji gruntów, której treścią są: granice działek wraz z ich numerami, budynki, kontury użytków rolnych.

Mapa numeryczna jest to komputerowa postać mapy klasycznej. Charakterystyczne jej cechy to:

-    warstwowa struktura,

-    bezskalowość,

-    możliwość łączenia grafiki mapy numerycznej z tzw bazami opisowymi zawierającymi np. dane dotyczące działek, gruntów itp. (SIT).

Mapa numeryczna umożliwia:

-    prowadzenie dla danego terenu tylko jednej mapy zawierającej w sobie wszystkie dotychczasowe, różne treściowo i skalowo elementy mapy klasycznej, (wraz z treścią jej nakładek i map pochodnych),

-    generowanie mapy z całkowicie dowolnie wyselekcjonowaną treścią,

-    drukowanie kopii mapy w dowolnie wybranej skali.

Realizując inwestycję możemy się spotkać z następującymi rodzajami map

mapa do celów informacyjnych - dostaje się ją w Powiatowym Ośrodku Dokumentacji, jest kopią mapy znajdującej się w ośrodku,

-    mapa do celów projektowych - jest to również mapa będąca kopią mapy znajdującej się w ośrodku, ale w przeciwieństwie do w/w mapy musi być ona autoryzowana przez geodetę z uprawnieniami geodezyjnymi. Mapa pow^inna być aktualna tzn sprawdzona w terenie,

mapa do celów opiniodawczych - jest to mapa z pomiaru powykonawczego, na mapie tej jest zaznaczona nowo pow^rstala inwestycja w innym kolorze, mapa ta jest niezbędna do załączenia do dokumentacji powykonawczej.

-1-
