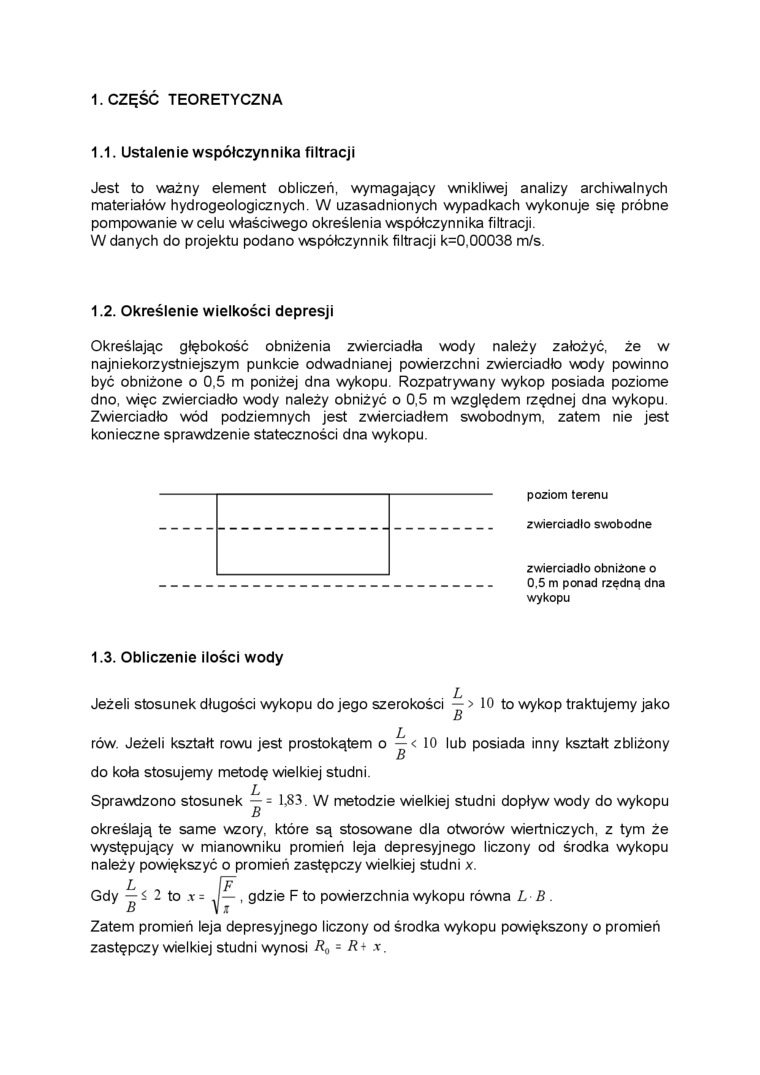

1.CZĘSC TEORETYCZNA

1.1. Ustalenie współczynnika filtracji

Jest to ważny element obliczeń, wymagający wnikliwej analizy archiwalnych materiałów hydrogeologicznych. W uzasadnionych wypadkach wykonuje się próbne pompowanie w celu właściwego określenia współczynnika filtracji.

W danych do projektu podano współczynnik filtracji k=0,00038 m/s.

1.2. Określenie wielkości depresji

Określając głębokość obniżenia zwierciadła wody należy założyć, że w najniekorzystniejszym punkcie odwadnianej powierzchni zwierciadło wody powinno być obniżone o 0,5 m poniżej dna wykopu. Rozpatrywany wykop posiada poziome dno, więc zwierciadło wody należy obniżyć o 0,5 m względem rzędnej dna wykopu. Zwierciadło wód podziemnych jest zwierciadłem swobodnym, zatem nie jest konieczne sprawdzenie stateczności dna wykopu.

poziom terenu zwierciadło swobodne zwierciadło obniżone o 0,5 m ponad rzędną dna wykopu

1.3. Obliczenie ilości wody

Jeżeli stosunek długości wykopu do jego szerokości — > 10 to wykop traktujemy jako

B

rów. Jeżeli kształt rowu jest prostokątem o — < 10 lub posiada inny kształt zbliżony

B

do koła stosujemy metodę wielkiej studni.

Sprawdzono stosunek ^ = 1,83. W metodzie wielkiej studni dopływ wrody do wykopu określają te same wzory, które są stosowane dla otworów wiertniczych, z tym że występujący w mianowniku promień leja depresyjnego liczony od środka wykopu należy powiększyć o promień zastępczy wielkiej studni x.

i

Gdy - ! 2 to v

, gdzie F to powierzchnia wykopu równa L B.

Zatem promień leja depresyjnego liczony od środka w/ykopu powiększony o promień zastępczy wielkiej studni wynosi R„ = R* x.
