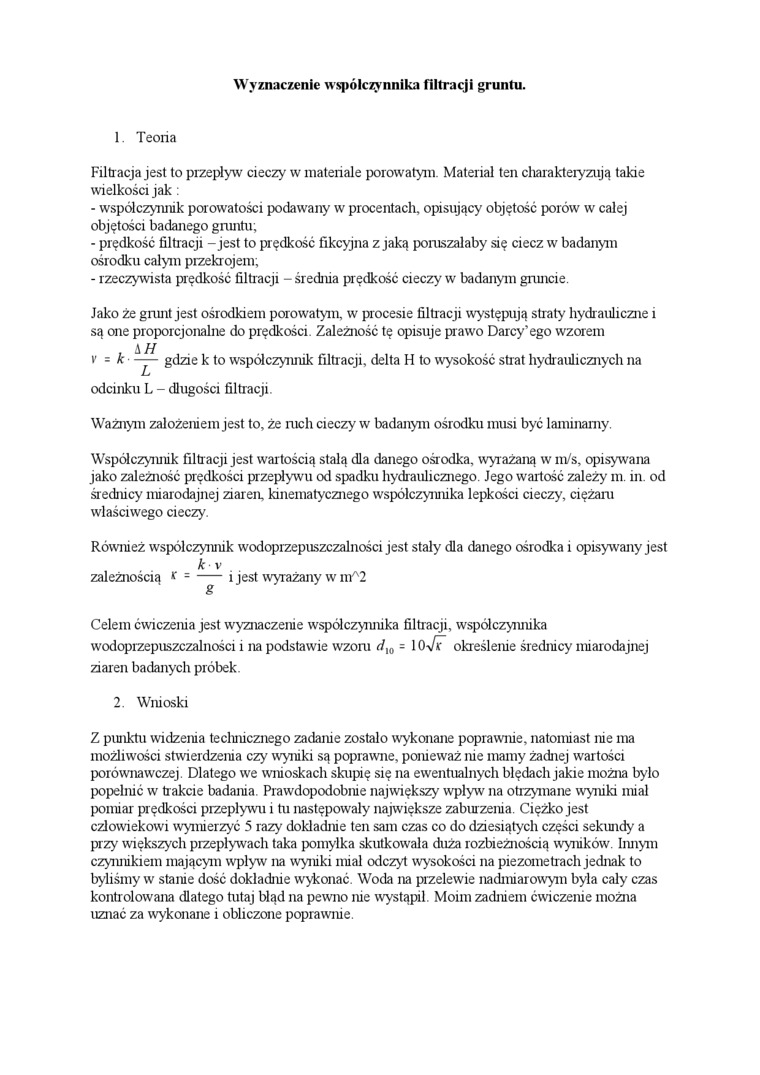

W yznaczenie współczynnik:] filtracji gruntu.

1 Teoria

Filtracja jest to przepływ cieczy w materiale porowatym Materiał ten cliarakteryzują takie wielkości jak:

-    współczynnik porowatości podawany w procentach, opisujący objętość porów w całej objętości badanego gruntu;

-    prędkość filtracji - jest to prędkość fikcyjna z jaką poruszałaby się ciecz w badanym ośrodku całym przekrojem;

-    rzeczywista prędkość filtracji - średnia prędkość cieczy w badanym gruncie

Jako że grunt jest ośrodkiem porowatym, w procesie filtracji występują straty hydrauliczne i są one proporcjonalne do prędkości. Zależność tę opisuje prano Darcy'ego wzorem A H

v - k -j- gdzie k to współczynnik filtracji, delta H to wysokość strat hydraulicznych na odcinku L - długości filtracji.

Ważnym założeniem jest to, że ruch cieczy w badanym ośrodku musi być laminamy

Współczynnik filtracji jest wartością stalą dla danego ośrodka, wyrażaną w m/s, opisywana jako zależność prędkości przepływu od spadki: hydraulicznego Jego wartość zależy m. in. od śr ednicy miarodajnej ziaren, kinematycznego współczynnika lepkości cieczy, ciężaru właściwego cieczy.

Również współczynnik wodoprzepuszczalności jest stały dla danego ośrodka i opisywany jest kv

zależnością ^r =-i jest wyrażany w nf'2

g

Celem ćwiczenia jest wyznaczenie współczynnika filtracji, współczynnika wodoptzepuszczalności i na podstawie wzoru rf₁₀ = 1 określenie średnicy miarodajnej ziaren badanych próbek

2. Wnioski

Z punktu widzenia technicznego zadanie zostało wykonane poprawnie, natomiast nie ma możliwości stwierdzenia czy wyniki są poprawne, ponieważ, nie mamy żadnej wartości porównawczej Dlatego we wnioskach skupię się na ewentualnych błędach jakie można było popełnić w trakcie badania Prawdopodobnie największy wpływ na otrzymane wyniki miał pomiar prędkości przepływu i tu następowały największe zaburzenia Ciężko jest człowiekowi wymierzyć 5 razy dokładnie ten sam czas co do dziesiątych części sekundy a przy większych przepływach taka pomyłka skutkowała duża rozbieżnością wyników burym czynnikiem mającym wpływ na wyniki miał odczyt wysokości na piezometrach jednak to byliśmy w stanie dość dokładnie wykonać. Woda na przelewie nadmiarowym była cały czas kontrolowana dlatego tutaj błąd na pewno nie wystąpił. Moim zadniem ćwiczenie można uznać za wykonane i obliczone poprawnie.
