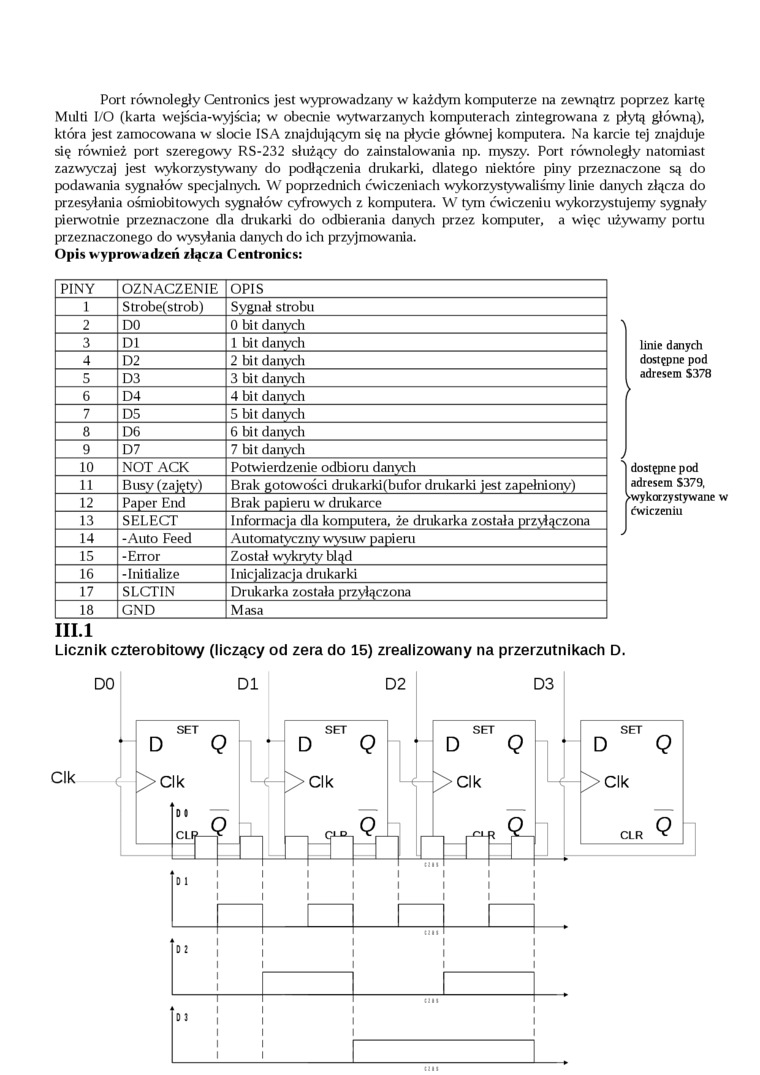

Port równoległy Centronics jest wyprowadzany w każdym komputerze na zewnątrz poprzez kartę Multi I/O (karta wejścia-wyjścia; w obecnie wytwarzanych komputerach zintegrowana z płytą główną), która jest zamocowana w slocie ISA znajdującym się na płycie głównej komputera. Na karcie tej znajduje się również port szeregowy RS-232 służący do zainstalowania np. myszy. Port równoległy natomiast zazwyczaj jest wykorzystywany do podłączenia drukarki, dlatego niektóre piny przeznaczone są do podawania sygnałów specjalnych. W poprzednich ćwiczeniach wykorzystywaliśmy linie danych złącza do przesyłania ośmiobitowych sygnałów cyfrowych z komputera. W tym ćwiczeniu wykorzystujemy sygnały pierwotnie przeznaczone dla drukarki do odbierania danych przez komputer, a więc używamy portu przeznaczonego do wysyłania danych do ich przyjmowania.

Opis wyprowadzeń złącza Centronics:

PINY	OZNACZENIE	OPIS
1	Strobe(strob)	Sygnał strobu
2	DO	0 bit danych
3	Dl	1 bit danych
4	D2	2 bit danych
5	D3	3 bit danych
6	D4	4 bit danych
7	D5	5 bit danych
8	D6	6 bit danych
9	D7	7 bit danych
10	NOT ACK	Potwierdzenie odbioru danych
11	Busy (zajęty)	Brak gotowości drukarki(bufor drukarki jest zapełniony)
12	Paper End	Brak papieru w drukarce
13	SELECT	Informacja dla komputera, że drukarka została przyłączona
14	-Auto Feed	Automatyczny wysuw papieru
15	-Error	Został wykryty błąd
16	-Initialize	inicjalizacja drukarki
17	SLCTIN	Drukarka została przyłączona
18	GND	Masa

\

linie danych dostępne pod adresem $378

dostępne pod adresem S379, ►wykorzystywane w ćwiczeniu

III.l

Licznik czterobitowy (liczący od zera do 15) zrealizowany na przerzutnikach D.

i    i    i    i    i    i    i    i

D! 1 1 1		(III
01 1		(III
1 1 1 1

mi
