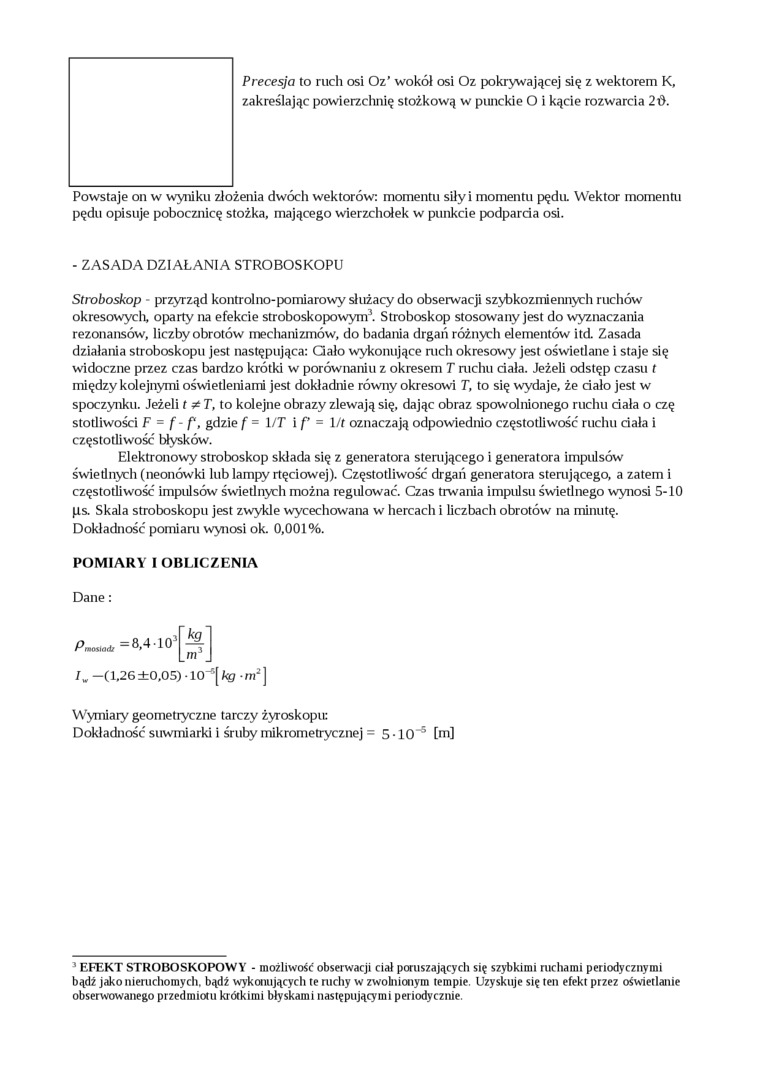

Precesja to ruch osi Oz’ wokół osi Oz pokrywającej się z wektorem K, zakreślając powierzchnię stożkową w punckie O i kącie rozwarcia 20.

Powstaje on w wyniku złożenia dwóch wektorów: momentu siły i momentu pędu. Wektor momentu pędu opisuje pobocznicę stożka, mającego wierzchołek w punkcie podparcia osi.

- ZASADA DZIAŁANIA STROBOSKOPU

Stroboskop - przyrząd kontrolno-pomiarowy służący do obserwacji szybkozmiennych ruchów okresowycli, oparty na efekcie stroboskopowym³. Stroboskop stosowany jest do wyznaczania rezonansów, liczby obrotów mechanizmów, do badania drgań różnych elementów itd. Zasada działania stroboskopu jest następująca: Gało wykonujące nich okresowy jest oświetlane i staje się widoczne przez czas bardzo krótki w porównaniu z okresem T ruchu dała. Jeżeli odstęp czasu t między kolejnymi oświetleniami jest dokładnie równy okresowi T, to się wydaje, że dało jest w spoczynku. Jeżeli t * T, to kolejne obrazy zlewają się, dając obraz spowolnionego ruchu dała o czę stotliwości F = f - f, gdzie f = 1/T i f* = 1/t oznaczają odpowiednio częstotliwość ruchu dała i częstotliwość błysków.

Elektronowy stroboskop składa się z generatora stemjącego i generatora impulsów świetlnych (neonówki lub lampy rtęciowej). Częstotliwość drgań generatora stemjącego, a zatem i częstotliwość impulsów świednych można regulować. Czas trwania impulsu świednego wynosi 5-10 ps. Skala stroboskopu jest zwykle wycechowana w hercach i liczbach obrotów na minutę. Dokładność pomiaru wynosi ok. 0,001%.

POMIARY I OBLICZENIA

Dane:

I_w -(1,26 ±0,05) 1(T*[ kg -m²]

Wymiary geometryczne tarczy żyroskopu:

Dokładność suwmiarki i śruby mikrometrycznej = 5 -10^-5 [m] ' EFEKT STROBOSKOPOWY - możliwość obserwacji ciał poruszających się szybkimi ruchami periodycznymi bądź jako nieruchomych, bądź wykonujących te ruchy w zwolnionym tempie. Uzyskuje się ten efekt przez oświetlanie obserwowanego przedmiotu krótkimi błyskami następującymi periodycznie.
