W układach asynchronicznych zmiana stanu wewnętrznego może następuje bezpośrednio i pod wpływem zmiany stanu wejść który odbywa się po pewnym czasie. Czas wywołany jest przez opóźnienie elementów z któiych zbudowany jest dany układ

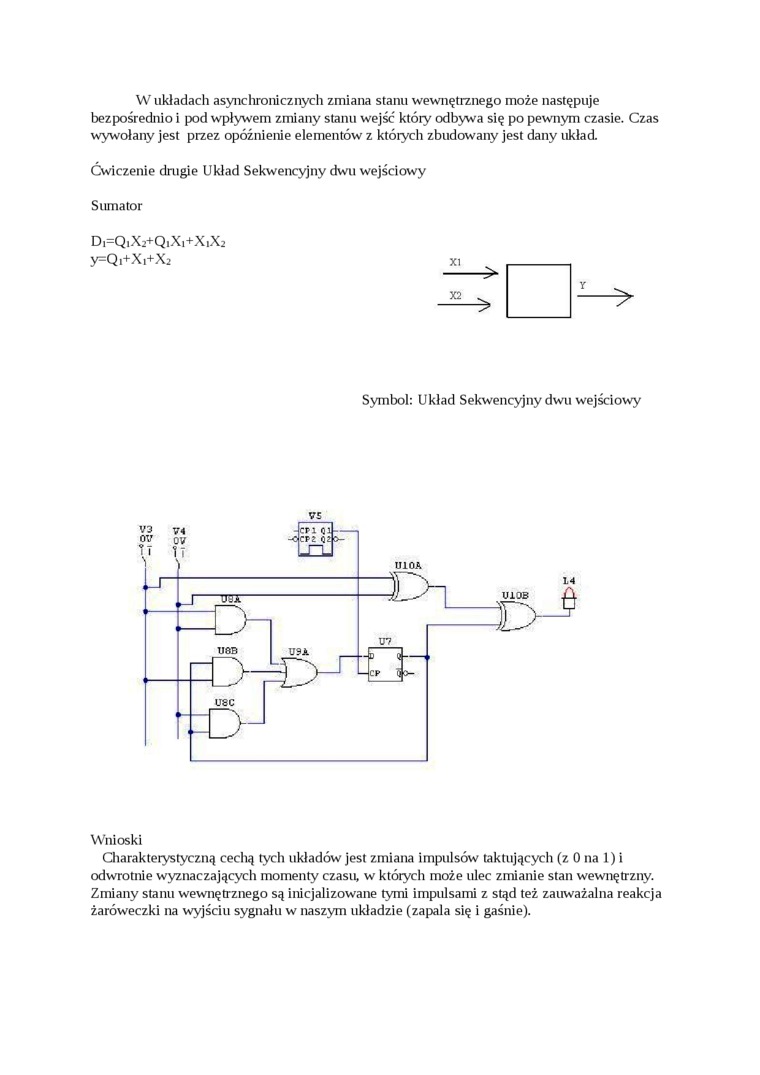

Ćwiczenie drugie Układ Sekwencyjny dwu wejściowy

Sumator

D,=Q,X2+Q,X,+X,X2

XI


y=Qi+Xi+X2


X2

Symbol: Układ Sekwencyjny dwu wejściowy


Wnioski

Charakterystyczną cechą tych układów jest zmiana impulsów taktujących (z 0 na 1) i odwrotnie wyznaczających momenty czasu, w których może ulec zmianie stan wewnętrzny. Zmiany stanu wewnętrznego są inicjalizowane tymi impulsami z stąd też zauważalna reakcja żaróweczki na wyjściu sygnału w naszym układzie (zapala się i gaśnie).
