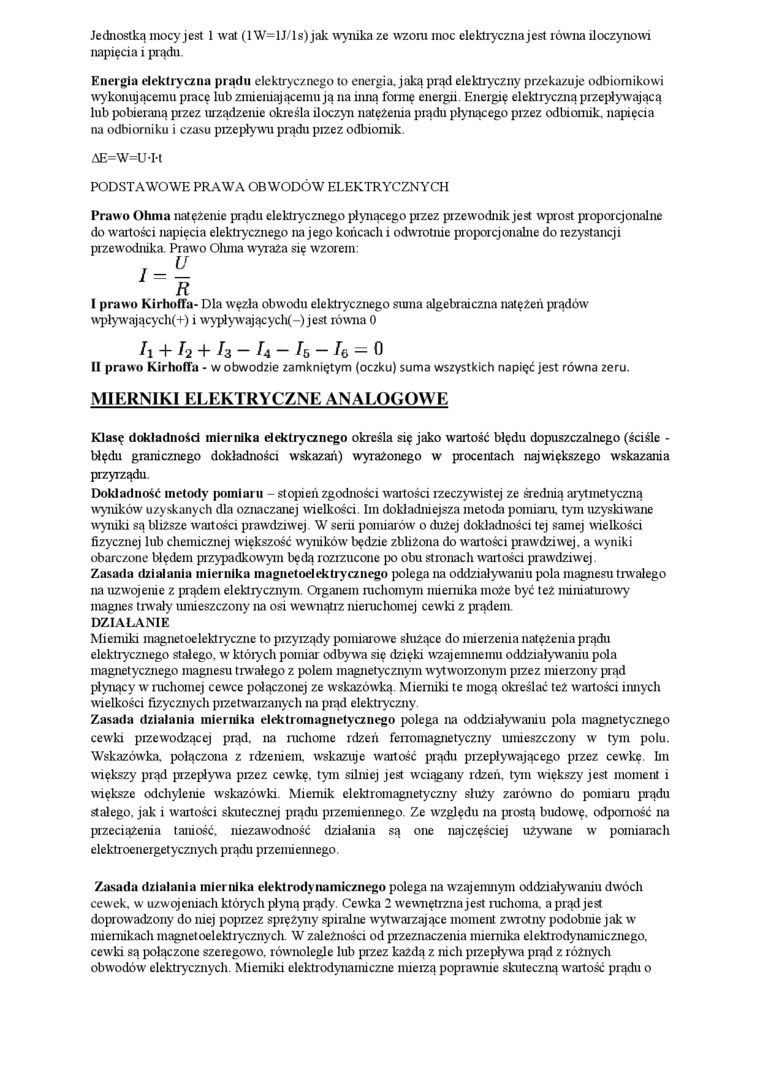

Jednostką mocy jest 1 wat (1 W=lJ/ls) jak wynika ze wzoru moc elektryczna jest równa iloczynowi napięcia i prądu.

Energia elektryczna prądu elektrycznego to energia, jaką prąd elektryczny przekazuje odbiornikowi wykonującemu pracę lub zmieniającemu ją na imią formę energii. Energię elektryczną przepływającą lub pobieraną przez urządzenie określa iloczyn natężenia prądu płynącego przez odbiornik, napięcia na odbiorniku i czasu przepływu prądu pizez odbiornik.

AE=W=lH-t

PODSTAWOWE PRAWA OBWODÓW ELEKTRYCZNYCH

Prawo Ohma natężenie prądu elektrycznego płynącego przez przewodnik jest wprost proporcjonalne do wartości napięcia elektrycznego na jego końcach i odwrotnie proporcjonalne do rezystancji przewodnika. Prawo Ohma wyraża się wzorem:

R

I    prawo Kirhofła- Dla węzła obwodu elektrycznego suma algebraiczna natężeń prądów' wpływających(+) i wypływających^) jest równa 0

Ii + h + h — h — h — h = ®

II    prawo Kirhofla - w obwodzie zamkniętym (oczku) suma wszystkich napięć jest równa zeru.

MIERNIKI ELEKTRYCZNE ANALOGOWE

Klasę dokładności miernika elektrycznego określa się jako wartość błędu dopuszczalnego (ściśle -błędu granicznego dokładności wskazali) wyrażonego w procentach największego wskazania przyrządu.

Dokładność metody pomiaru - stopień zgodności wartości rzeczywistej ze średnią arytmetyczną wyników uzyskanych dla oznaczanej wielkości. Im dokładniejsza metoda pomiaru, tym uzyskiwane wyniki są bliższe wartości prawdziwej. W serii pomiarów o dużej dokładności tej samej wielkości fizycznej lub chemicznej większość wyników będzie zbliżona do wartości prawdziwej, a wyniki obarczone błędem przypadkowym będą rozrzucone po obu stronach wartości prawdziwej.

Zasada działania miernika magnetoclektrycznego polega na oddziaływaniu pola magnesu trwałego na uzwojenie z prądem elektrycznym. Organem ruchomym miernika może być też miniaturowy magnes trwały umieszczony na osi wewnątrz nieruchomej cewki z prądem.

DZIAŁANIE

Mierniki magnetoelektryczne to przyrządy pomiarowe służące do mierzenia natężenia prądu elektrycznego stałego, w którycli pomiar odbywa się dzięki wzajemnemu oddziaływaniu pola magnetycznego magnesu trwałego z polem magnetycznym wytworzonym pizez mierzony prąd płynący w ruchomej cewce połączonej ze wskazówką. Mierniki te mogą określać też wartości iruiych wielkości fizycznych pizetwaizanych na prąd elektryczny.

Zasada działania miernika elektromagnetycznego polega na oddziaływaniu pola magnetycznego cewki przewodzącej piąd, na ruchome rdzeń ferromagnetyczny umieszczony w tym polu. Wskazówka, połączona z rdzeniem. wskazuje wartość prądu przepływającego przez cewkę. Im większy prąd przepływa przez cewkę, tym silniej jest wciągany rdzeń, tym większy jest moment i większe odchylenie wskazówki. Miernik elektromagnetyczny służy zarówno do pomiaru prądu stałego, jak i wartości skutecznej prądu przemieiuiego. Ze względu na prostą budowę, odporność na przeciążenia taniość, niezawodność działania są one najczęściej używane w pomiarach elektroenergetycznych prądu przemiennego.

Zasada działania miernika elektrodynamicznego polega na wzajemnym oddziaływaniu dwóch cewek, w uzwojeniach którycli płyną prądy. Cewka 2 wewnętrzna jest ruchoma, a prąd jest doprowadzony do mej poprzez sprężyny spiralne wytwarzające moment zwrotny podobnie jak w nuemikach magnetoeleklrycznych. W zależności od przeznaczenia miernika elektrodynamicznego, cewki są połączone szeregowo. rów^rnolegle lub pizez każdą z nich pizepływa prąd z różnych obwodów elektrycznych. Mierniki elektrodynamiczne mieizą poprawnie skuteczną wartość prądu o
