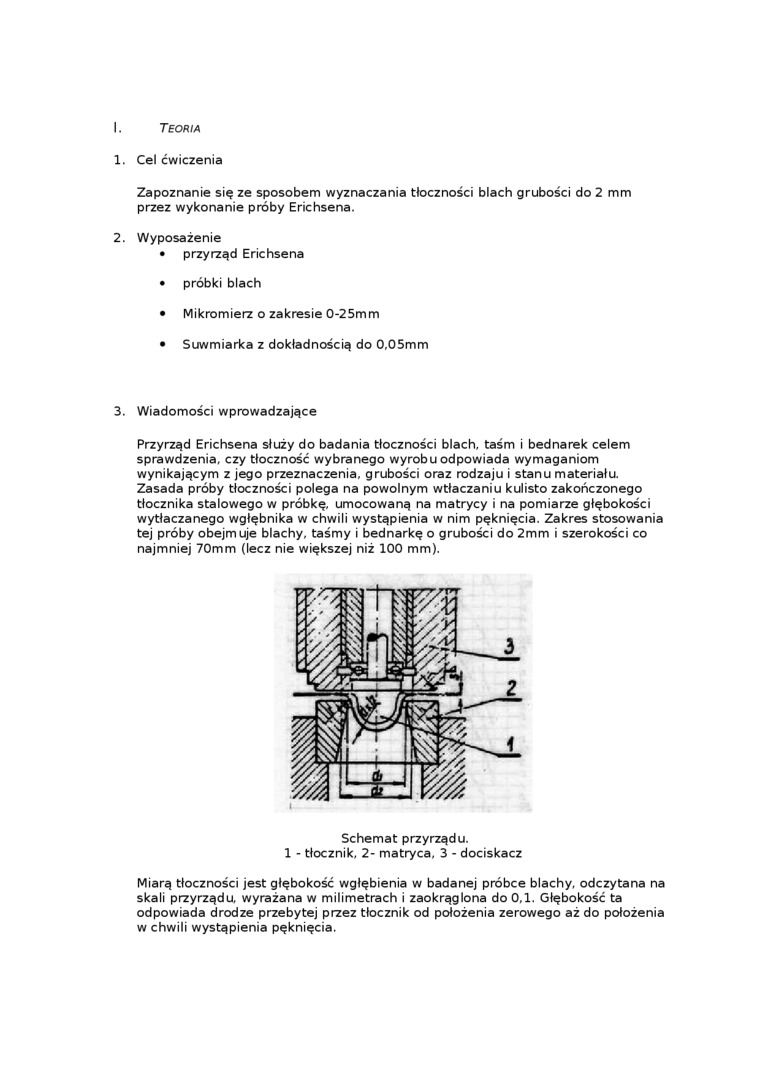

I.

Teoria

1.    Cel ćwiczenia

Zapoznanie się ze sposobem wyznaczania tłoczności blach grubości do 2 mm przez wykonanie próby Erichsena.

2.    Wyposażenie

•    przyrząd Erichsena

•    próbki blach

•    Mikromierz o zakresie 0-25mm

•    Suwmiarka z dokładnością do 0,05mm

3. Wiadomości wprowadzające

Przyrząd Erichsena służy do badania tłoczności blach, taśm i bednarek celem sprawdzenia, czy tłoczność wybranego wyrobu odpowiada wymaganiom wynikającym z jego przeznaczenia, grubości oraz rodzaju i stanu materiału. Zasada próby tłoczności polega na powolnym wtłaczaniu kulisto zakończonego tłocznika stalowego w próbkę, umocowaną na matrycy i na pomiarze głębokości wytłaczanego wgłębnika w chwili wystąpienia w nim pęknięcia. Zakres stosowania tej próby obejmuje blachy, taśmy i bednarkę o grubości do 2mm i szerokości co najmniej 70mm (lecz nie większej niż 100 mm).

Schemat przyrządu.

1 - tłocznik, 2- matryca, 3 - dociskacz

Miarą tłoczności jest głębokość wgłębienia w badanej próbce blachy, odczytana na skali przyrządu wyrażana w milimetrach i zaokrąglona do 0,1. Głębokość ta odpowiada drodze przebytej przez tłocznik od położenia zerowego aż do położenia w chwili wystąpienia pęknięcia.
