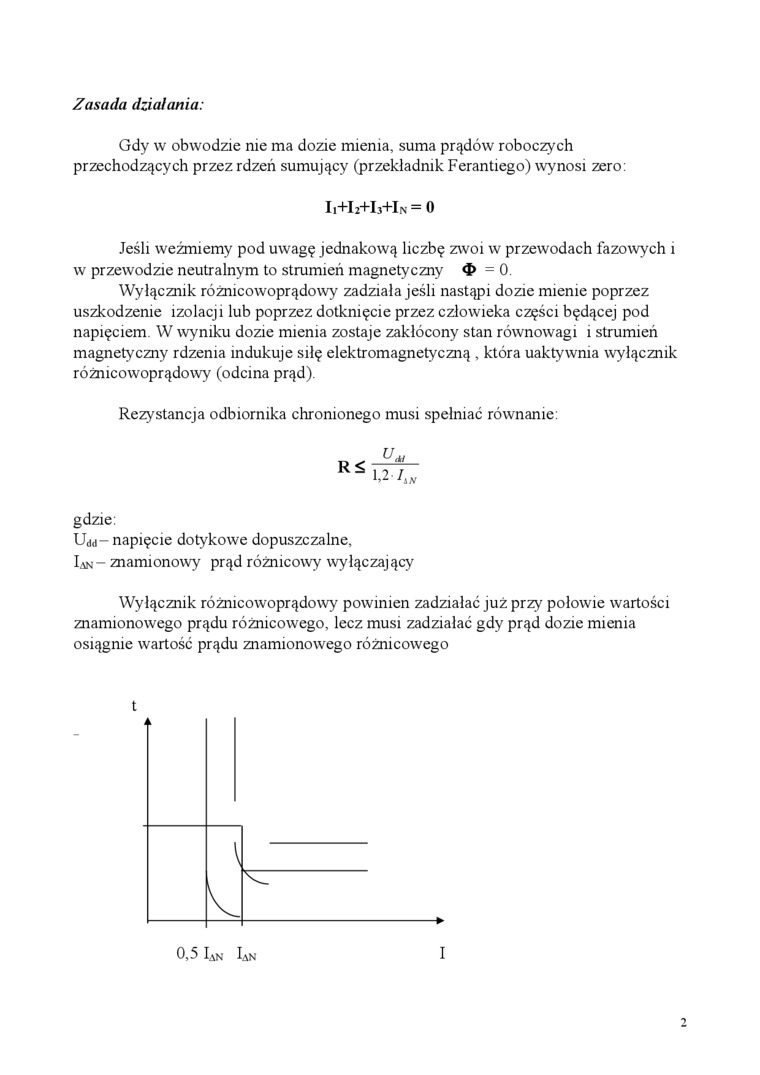

Zasada działania:

Gdy w obwodzie nie ma dozie mienia, suma prądów roboczych przechodzących przez rdzeń sumujący (przekładmk Ferantiego) wynosi zero:

I1+I2+I3+IN = 0

Jeśli weźmiemy pod uwagę jednakową liczbę zwoi w przewodach fazowych 1 w przewodzie neutralnym to strumień magnetyczny <I> = 0.

Wyłącznik różnicowoprądowy zadziała jeśli nastąpi dozie mienie poprzez uszkodzenie izolacji lub poprzez dotknięcie przez człowieka części będącej pod napięciem W wyniku dozie mienia zostaje zakłócony stan równowagi 1 strumień magnetyczny rdzenia indukuje siłę elektromagnetyczną , która uaktywnia wyłącznik różnicowoprądowy (odcina prąd).

Rezystancja odbiornika chronionego musi spełniać równanie:

R<,

U

gdzie:

Udd- napięcie dotykowe dopuszczalne,

Ian- znamionowy prąd różnicowy wyłączający

Wyłącznik różnicowoprądowy powinien zadziałać już przy połowie wartości znamionowego prądu różnicowego, lecz musi zadziałać gdy prąd dozie mienia osiągnie wartość prądu znamionowego różnicowego

0,5 Ian Ian

I
