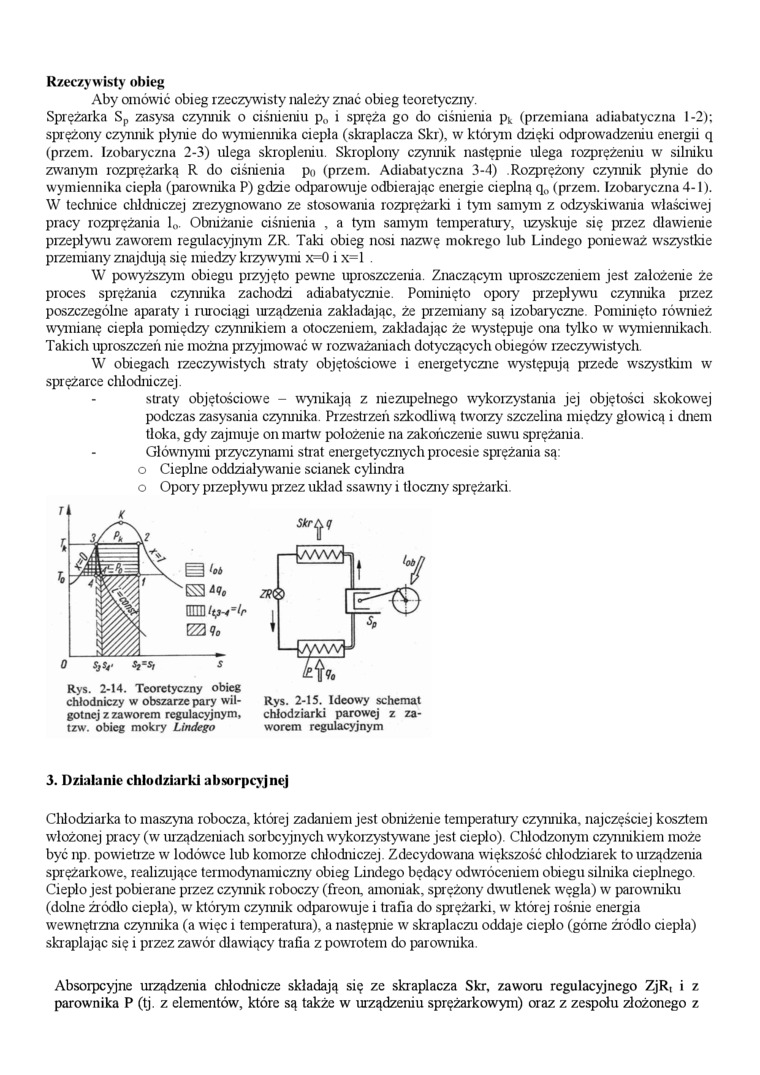

Rzeczywisty obieg

Aby omówić obieg rzeczywisty należy znać obieg teoretyczny.

Sprężarka S_p zasysa czynnik o ciśnieniu p„ i spręża go do ciśnienia p_k (przemiana adiabatyczna 1-2); sprężony czynnik płynie do wymiennika ciepła (skraplacza Skr), w którym dzięki odprowadzeniu energii q (przem. Izobaryczna 2-3) ulega skropleniu Skroplony czynnik następnie ulega rozprężeniu w silniku zwanym rozprężarką R do ciśnienia po (przem. Adiabatyczna 3-4) Rozprężony czynnik płynie do wymiennika ciepła (parownika P) gdzie odparowuje odbierając energie ciepbią q₀ (przem. Izobaryczna 4-1). W technice chldniczej zrezygnowano ze stosowania rozprężarki i tym samym z odzyskiwania właściwej pracy rozprężania 1„. Obniżanie ciśnienia , a tym samym temperatury, uzyskuje się przez dławienie przepływu zaworem regulacyjnym ZR. Taki obieg nosi nazwę mokrego lub Lindego ponieważ wszystkie przemiany znajdują się miedzy krzywymi x=0 i x=l .

W powyższym obiegu przyjęto pewne uproszczenia Znaczącym uproszczeniem jest założenie że proces sprężania czynnika zachodzi adiabatycznie. Pominięto opory przepływu czynnika przez poszczególne aparaty i rurociągi urządzenia zakładając, że przemiany są izobaryczne Pominięto również wymianę ciepła pomiędzy czynnikiem a otoczeniem, zakładając że występuje otrą tylko w wymiennikach. Takich uproszczeń nie można przyjmować w rozważaniach dotyczących obiegów rzeczywistych

W obiegach rzeczywistych straty objętościowe i energetyczne występują przede wszystkim w sprężarce chłodniczej

straty objętościowe - wynikają z niezupełnego wykorzystania jej objętości skokowej podczas zasysania czynnika. Przestrzeń szkodliwą tworzy szczelina między głowicą i dnem tłoka, gdy zajmuje on martw położenie na zakończenie suwu sprężania.

Głównymi przyczynami strat energetycznych procesie sprężania są: o Cieplne oddziaływanie ścianek cylindra o Opory przepływu przez układ ssawny i tłoczny sprężarki.

gotncj z zaworem regulacyjnym, chłodziarki parowej z za-tzw. obieg mokry Lindego    worem regulacyjnym

3. Działanie chłodziarki absorpcyjnej

Chłodziarka to maszyna robocza, której zadaniem jest obniżenie temperatury czynnika, najczęściej kosztem włożonej pracy (w urządzeniach sorbcyjnych wykoizystywane jest ciepło). Chłodzonym czynnikiem może być np powietrze w lodówce lub komorze chłodniczej. Zdecydowana większość chłodziarek to urządzenia sprężarkowe, realizujące termodynamiczny obieg Lindego będący odwróceniem obiegu silnika cieplnego Ciepło jest pobierane przez czynnik roboczy (freon, amoniak, sprężony dwutlenek węgla) w parowniku (dolne źródło ciepła), w którym czynnik odparowuje i trafia do sprężarki, w której rośnie energia wewnętrzna czynnika (a więc i temperatura), a następnie w skraplaczu oddaje ciepło (górne źródło ciepła) skr aplając się i przez zawór dławiący trafia z powrotem do par ownika

Absorpcyjne urządzenia chłodnicze składają się ze skraplacza Skr, zawora regulacyjnego ZjR, i z parownika P (tj. z elementów, które są także w urządzeniu sprężarkowym) oraz z zespołu złożonego z
