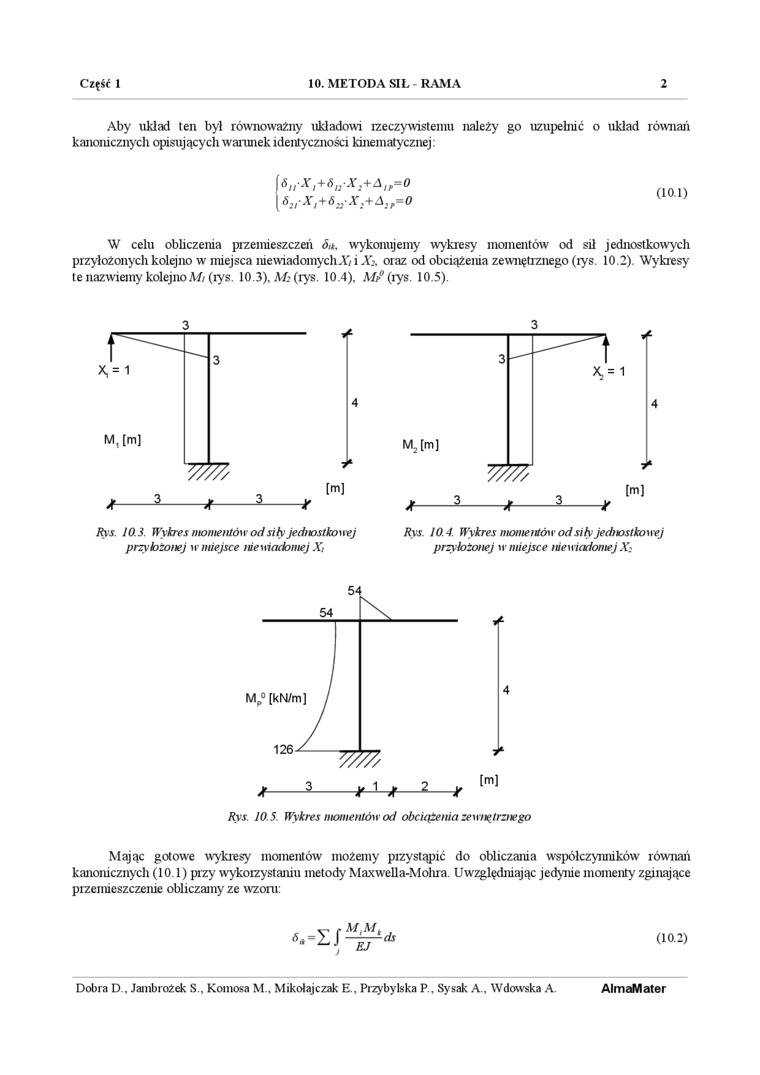

Część 1 10. METODA SIL RAMA 2

Aby układ ten był równoważny układowi rzeczywistemu należy go uzupełnić o układ równali kanonicznych opisujących warunek identyczności kinematycznej:

(10.1)

f 6„-X,+6_tt-X,+A_lp-0 \6₂,-X_t+6_2i-X₂+A₃,-0

W celu obliczenia przemieszczeń Sn. wykonujemy wykresy momentów' od sił jednostkowych przyłożonych kolejno w miejsca niewiadomychXi i X_:. oraz od obciążenia zewnętrznego (rys. 10.2). Wykresy te nazwiemy kolejno Mi (iys. 10.3), M: (rys. 10 .4), A//(rys. 10.5).

Rys 10.3. Wykres momentów od siły jednostkowej przyłożonej w miejsce niewiadomej X_t

Rys. 10.4. Wykres momentów od siły jednostkowej przyłożonej ir miejsce niewiadomej X;

Rys. 10.5. Wykres momentów od obciążania zewnętrznego

Mając gotowe wykresy momentów możemy pizystąpić do obliczania współczynników równań kanonicznych (10.1) przy wykoizystaniu metody Maxwella-Mohra. Uw^rzględiuając jedynie momenty zginające przcnueszczenie obliczamy ze wzoni:

J

EJ

ds

(10.2)

AlmaMater

Dobra D., Jambrożek S., Komosa M., Mikołajczak E., Przybylska P., Sysak A., Wdowska A.
