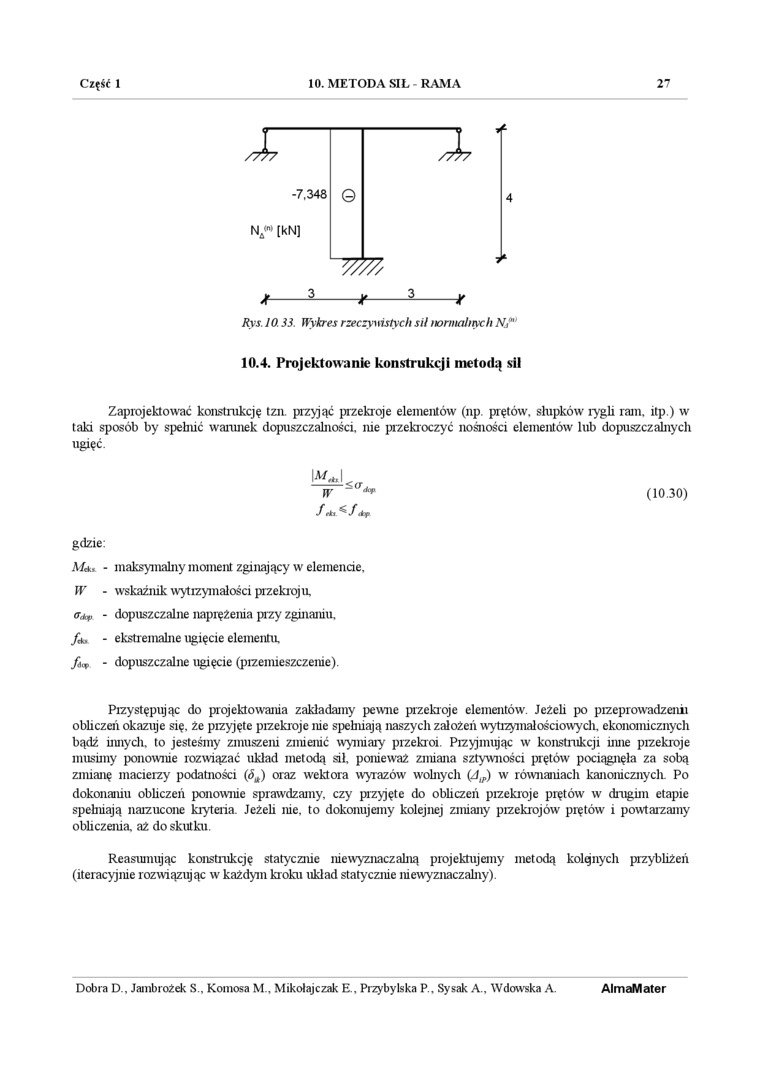

Część 1 10. METODA SIL RAMA 27
-7.348 ©
[kNJ
W?,
*-2-*-2-r
Rys. 10.33. Wykres rzeczywistych sil normalnych Nf" 10.4. Projektowanie konstrukcji metod;) sil
Zaprojektować konstrukcję tzn. przyjąć przekroje elementów (np. prętów, shipków rygli ram, itp.) w taki sposób by spebiić warunek dopuszczalności, nie przekroczyć nośności elementów lub dopuszczalnych ugięć.
(10.30)
gdzie:
Md, - maksymalny moment zginający w elemencie.
W - wskaźnik wytrzymałości przekroju, ffdfi - dopuszczalne naprężenia przy zginaniu. fd, - ekstremalne ugięcie elementu. f&cę - dopuszczalne ugięcie (pizemieszczenie).
Pizystępując do projektowania zakładamy pewne przekroje elementów. Jeżeli po pizeprowadzenii obliczał okazuje się. że przyjęte przekroje nie spełniają naszych założeń wytrzymał ościowy cli. ekonomicznych bądź innych. to jesteśmy zmuszeni zmienić wymiary przekroi. Przyjmując w konstrukcji inne przekroje musimy ponownie rozwiązać układ metodą sił, ponieważ zmiana sztywności prętów pociągnęła za sobą zmianę macierzy podatności (óa) oraz wektora wyrazów' wolnych (JlP) w równaniach kanonicznych. Po dokonaniu obliczeń ponownie sprawdzamy, czy przyjęte do obliczeń przekroje prętów w drugim etapie spełniają narzucone krytena. Jeżeli nie. to dokonujemy kolejnej zmiany przekrojów' prętów i powtarzamy obliczaiia. aż do skutku.
Reasumując konstrukcję statycznie nie wyznacz alną projektujemy metodą kolejnych przybliżeń (iteracyjnie rozwiązując w każdym kroku układ statycznie mewyznaczalny)
Dobra D., Jambrożek S., Komosa M., Mikołajczak E., Przybylska P., Sysak A.. Wdowska A.
