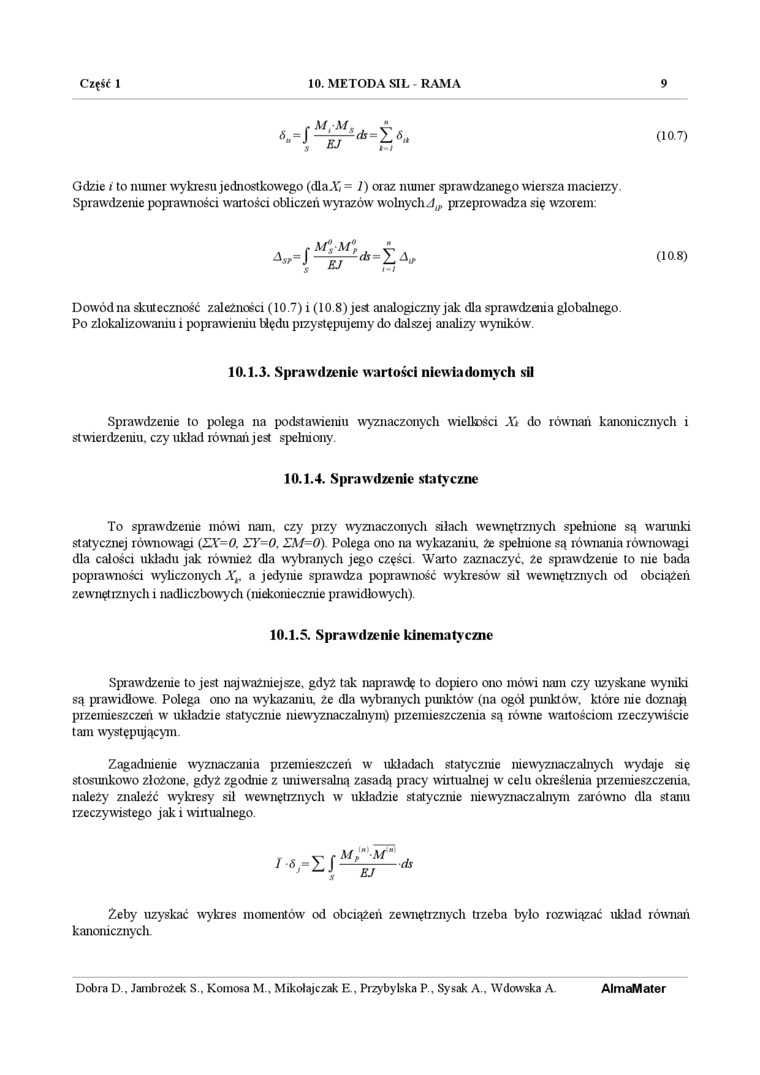

Część 1 10. METODA SIL RAMA 9


(10.7)


Gdzie i to numer wykresu jednostkowego (dla A', = 1) oraz numer sprawdzanego wiersza macierzy. Sprawdzenie poprawności wartości obliczeń wyrazów wolnych JlP przeprowadza się wzorem:


(10.8)


Dowód na skuteczność zależności (10.7) i (10.8) jest analogiczny jak dla sprawdzana globalnego Po zlokalizowaniu i poprawieniu błędu przystępujemy do dalszej analizy wyników'.

10.1.3. Sprawdzenie wartości niewiadomych sil

Sprawdzeiue to polega na podstawieniu wyznaczonych wieltości A* do równań kanonicznych i stwierdzeniu, czy układ równań jest spełniony.

10.1.4. Sprawdzenie statyczne

To sprawdzeiue mówi nam. czy przy wyznaczonych siłach wewnętrzny cli spełnione są warunki statycznej równowagi (ZX=0, ZY=0, ZM=0). Polega ono na wykazaniu, że spełnione są równania równowagi dla całości układu jak również dla wybranych jego części. Warto zaznaczyć, że sprawdzenie to nie bada poprawności wyliczonych Xt a jedynie sprawdza poprawność wykresów sił wewnętrznych od obciążeń zewnętrznych i nadliczbowych (niekoniecznie prawidłowych).

10.1.5. Sprawdzenie kinematyczne

Sprawdzenie to jest najważniejsze, gdyż tak naprawdę to dopiero ono mówi nam czy uzyskane wyniki są prawidłowe. Polega ono na wykazaniu, że dla wybranych punktów (na ogół punktów, które nie doznają przemieszczeń w układzie statycznie niewyznaczalnym) pizemieszczenia są równe wartościom rzeczywiście tam występującym.

Zagadnienie wyznaczania przemieszczeń w układach statycznie nie wyznacz alnych wydaje się stosimkow'0 złożone, gdyż zgodnie z uniwersalną zasadą pracy wirtualnej w celu określenia przemieszczenia, należy znaleźć wykresy sił wewnętrznych w układzie statycznie me wyznacz alnym zarówno dla stanu rzeczywistego jak i wirtualnego.


Zęby uzyskać wykres momentów' od obciążeń zewnętrznych trzeba było rozwiązać układ równali kanonicznych.
