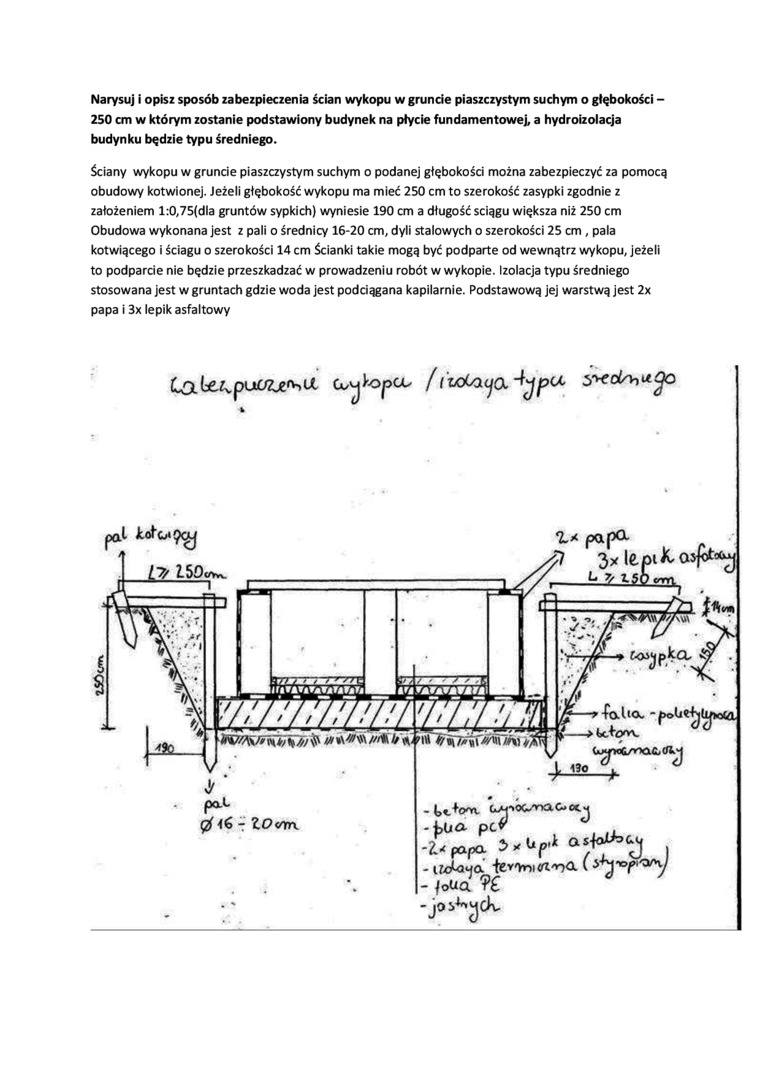

Narysuj i opisz sposób zabezpieczenia ścian wykopu w gruncie piaszczystym suchym o głębokości -250 cm w którym zostanie podstawiony budynek na płycie fundamentowej, a hydroizolacja budynku będzie typu średniego.

Ściany wykopu w gruncie piaszczystym suchym o podanej głębokości można zabezpieczyć za pomocą obudowy kotwionej. Jeżeli głębokość wykopu ma mieć 250 cm to szerokość zasypki zgodnie z założeniem l:0,75(dla gruntów sypkich) wyniesie 190 cm a długość ściągu większa niż 250 cm Obudowa wykonana jest z pali o średnicy 16-20 cm, dyli stalowych o szerokości 25 cm , pala kotwiącego i ściągu o szerokości 14 cm Ścianki takie mogą być podparte od wewnątrz wykopu, jeżeli to podparcie nie będzie przeszkadzać w prowadzeniu robót w wykopie. Izolacja typu średniego stosowana jest w gruntach gdzie woda jest podciągana kapilarnie. Podstawową jej warstwą jest 2x papa i 3x lepik asfaltowy
