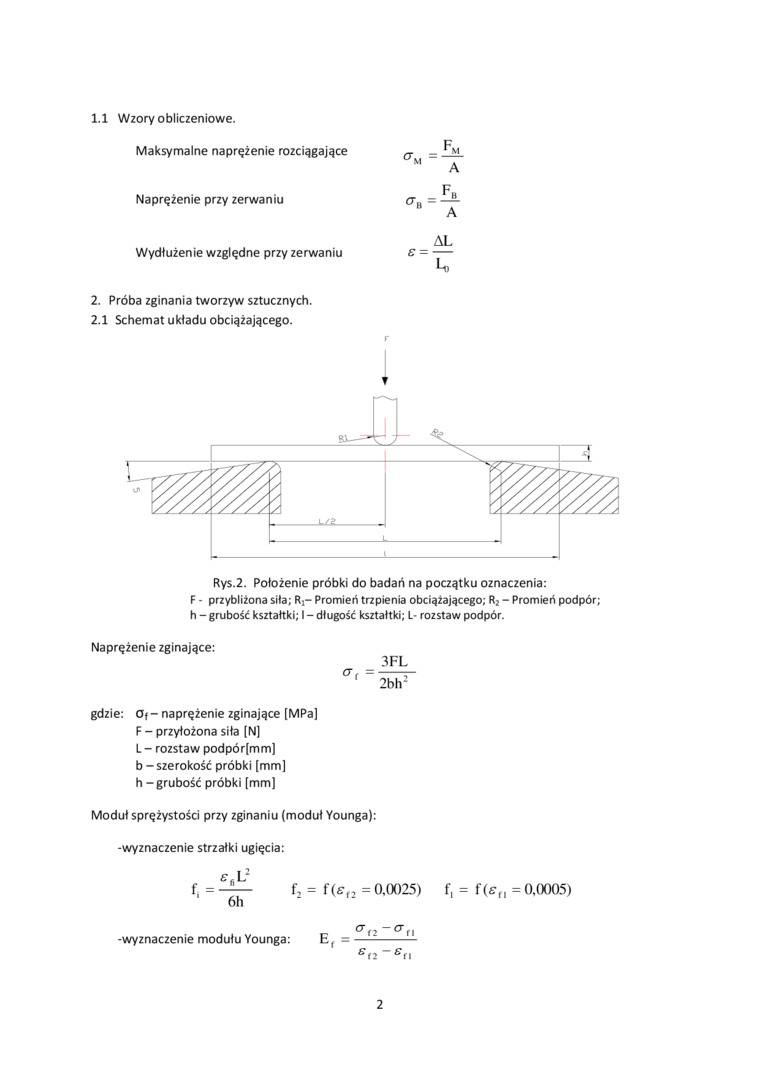

1.1 Wzory obliczeniowe.

Maksymalne naprężenie rozciągające Naprężenie przy zerwaniu

Wydłużenie względne przy zerwaniu

2. Próba zginania tworzyw sztucznych.

2.1 Schemat układu obciążającego.

I

Rys.2. Położenie próbki do badań na początku oznaczenia:

F - przybliżona siła; Ri- Promień trzpienia obciążającego; R₂ - Promień podpór; h - grubość kształtki; I - długość kształtki; L- rozstaw podpór.

Naprężenie zginające:

O-f

3FL

2bh²

gdzie: Of- naprężenie zginające [MPa]

F - przyłożona siła [N]

L - rozstaw podpór(mm) b - szerokość próbki (mm] h - grubość próbki [mm]

Moduł sprężystości przy zginaniu (moduł Younga):

-wyznaczenie strzałki ugięcia:

g_flL-

6h

[2

f, = f (e_f2 = 0,0015) f, = f (e _fl = 0,0005)

f. =

-wyznaczenie modułu Younga:    E₍ =

(J — G,

^en ~ ^et\

2
