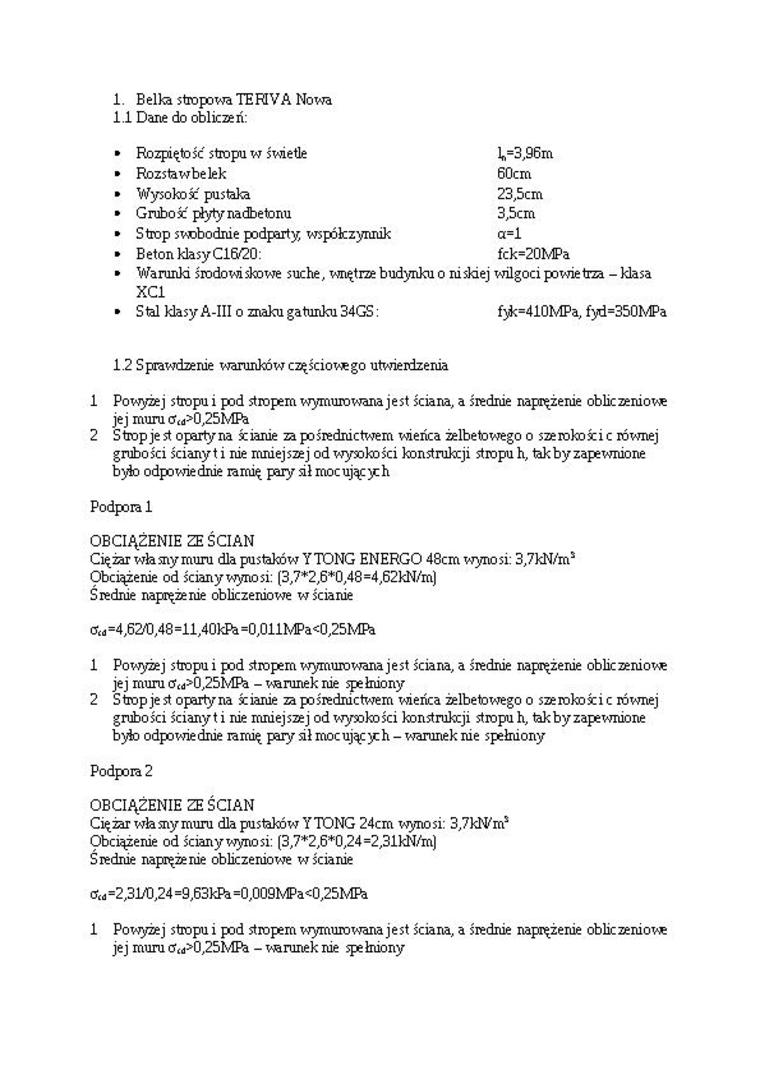

1. Belka stropowa TERIVA Nowa 1.1 Dane do obliczeń:

•    Rozpiętość stropu w świetle    ]*=3,96m

•    Rozstawbelek    60cm

•    Wysokość pustaka    23,5cm

•    Grubość płyty nadbetonu    3,5cm

•    Strop swobodnie podparty współczynnik    a=l

•    Beton klasy 016^20:    fck=20MPa

» Warunki środowi skowe suche, wnętrze budynku o ni skiej wilgoci powie trza - klasa XC1

• S tal klasy A-III o znaku gatunku 34GS:    f)k=410MPa, fyi=350MPa 1.2 Sprawdzenie warunków częściowego utwieidzema

1    Powyżej stropu i pod stropem wymurowana jest ściana, a średnie napiężeme obliczeniowe jej muru tf «i>0,25MPa

2    S trop je st oparty na śc iame za po średnictwem wieńca żelbetowego o sze roko śc i c równej grubości ściany t i nie mniejszej od wysokości konstrukcji stropu h, tak by zapewnione było odpowiednie ramię pary sił moc ująć y:h

Podpora 1

OBCIĄŻENIE ZE ŚCIAN

Ciężar własny muru dla pustaków YTONG ENERGO 48cm wynosi: 3,7kN/m³

Obciążenie od ściany wynosi: (3,7*2,6*0,48 =4,62kN/m)

Średnie naprężenie obliczeniowe w ścianie

<%< =4,6243,48=ll,40kPa =0,011MPa<0,25MPi

1    Powyżej stropu i pod stropem wymurowana jest ściana, a średnie naprężenie obliczeniowe jej muru tf„i>0,25MPa - warunek nie spełniony

2    S trop je st oparty na śc iame za po średnictwem wieńca żelbetowego o sze roko śc i c równej grubości ściany t i nie mniejszej od wysokości konstrukcji stropu h, tak by zapewnione było odpowiednie ramię pary sił mocujących-warunek nie spełniony

Podpora 2

OBCIĄŻENIE ZE ŚCIAN

Ciężar wła sny muru dla pustaków YTONG 24cm wynosi: 3,7kWm^s

Obciążenie od ściany wynosi: (3,7*2,6*0,24 =2,31kN/m)

Średnie naprężenie obliczeniowe w ścianie

cftd =2,3143,24 *9,63kPa =0,009MPa<0,25MPa

1 Powyżej stropu i pod stropem wymurowana jest ściana, a średnie naprężenie obliczeniowe jej muru cr«i>0,25MRi - warunek nie spełniony
